1

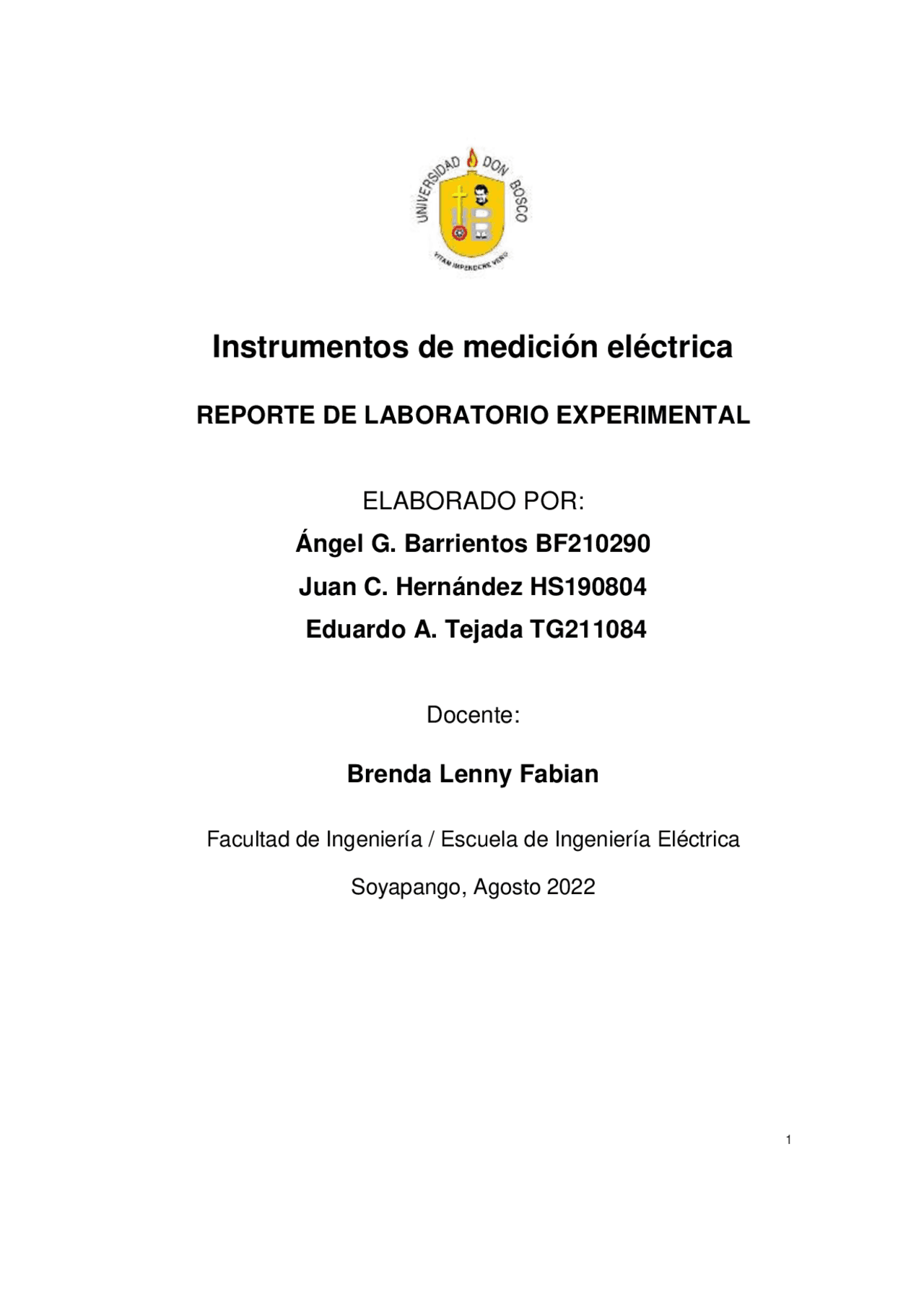

Instrumentos de medición eléctrica

REPORTE DE LABORATORIO EXPERIMENTAL

ELABORADO POR:

Ángel G. Barrientos BF

Juan C. Hernández HS

Eduardo A. Tejada TG

Docente:

Brenda Lenny Fabian

Facultad de Ingeniería / Escuela de Ingeniería Eléctrica

Soyapango, Agosto 2022

PRÁCTICA # 1

INTRODUCCIÓN

RESUMEN DE LA PRÀCTICA REALIZADA

La práctica realizada se puedo comprobar y aprender desde el uso de multímetros digitales y desarrollar la capacidad y habilidad para medir corrientes, resistencias, voltajes y elementos combinados de resistencias eléctrica utilizando de manera correcta los instrumentos de medición eléctrica proporcionados por la docente. En el desarrollo de la práctica se ejecutó en base a la guía de apoyo, en el cual se realizaron actividades desde la toma de datos comerciales y reales de las resistencias utilizadas en el laboratorio, luego se realizaron diversos circuitos descritos en la guía #1 y se tomaron los datos de resistencias equivalentes, voltajes y corrientes en diferentes resistencias. Finalmente se realizó un circuito para verificar y determinar la potencia suministrada y consumida por el circuito. 1.1 OBJETIVOS DE LA PRÀCTICA Como objetivo principal de la práctica es el conocer el funcionamiento y la utilización del equipo como es el voltímetro y amperímetro digital, así como también las fuentes DC y la colocación correcta de los cables a partir de las ilustraciones mostradas en la guía para obtener los datos de medición por medio del equipo y el método a utilizar en base al dato que se desea obtener.

Simulación circuito 2 Cálculo de resistencia equivalente

Simulación circuito 3 𝐼𝑅 1 = 66. 127 𝑚𝐴 𝐼𝑅 2 = 43. 628 𝑚𝐴 𝐼𝑅 3 = 14. 109 𝑚𝐴 𝐼𝑅 4 = 6. 0158 𝑚𝐴

Simulación circuito 5 𝐶𝑎𝑙𝑐𝑢𝑙𝑜 𝑑𝑒 𝑝𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑎𝑏𝑠𝑜𝑟𝑏𝑖𝑑𝑎 𝑐𝑜𝑛 𝑑𝑎𝑡𝑜𝑠 𝑑𝑒 𝑠𝑖𝑚𝑢𝑙𝑎𝑑𝑜𝑟 𝐷𝑎𝑡𝑜𝑠 𝑑𝑒 𝑠𝑖𝑚𝑢𝑙𝑎𝑑𝑜𝑟: 𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑡𝑜𝑡𝑎𝑙: 24 𝑉 𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑡𝑜𝑡𝑎𝑙: 330. 47 𝑚𝐴 𝑃 = 𝑉 ∗ 𝐼 𝑃 = 24 𝑉 ∗ 330. 47 𝑚𝐴 𝑃 = 7. 93 𝑊 𝐶𝑎𝑙𝑐𝑢𝑙𝑜 𝑑𝑒 𝑝𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑎𝑏𝑠𝑜𝑟𝑏𝑖𝑑𝑎 𝑐𝑜𝑛 𝑑𝑎𝑡𝑜𝑠 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙𝑒𝑠 𝐷𝑎𝑡𝑜𝑠 𝑑𝑒 𝑝𝑟𝑎𝑐𝑡𝑖𝑐𝑎: 𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑡𝑜𝑡𝑎𝑙: 24 𝑉 𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑡𝑜𝑡𝑎𝑙: 327 𝑚𝐴

1. 3 DISCUSIÒN DE RESULTADOS

Análisis y discusión de resultados ¿Son exactamente iguales los datos simulados con los medidos y calculados? O ¿Existe una desviación? Comparativo circuito 1 Valores de resistencia equivalente Valor medido Valor calculado en simulación 939 Ω 936 Ω* El valor calculado en la simulación son los datos calculados previamente en este reporte. Comparativo circuito 2 Valores de resistencia equivalente Valor medido Valor calculado en simulación 288.7 Ω 288 Ω *El valor calculado en la simulación son los datos calculados previamente en este reporte.

Comparativo circuito 5 Valores de Potencia Valor calculado de la medición Valor calculado de la simulación 7.84 W 7.93W* *El valor calculado en la simulación son los datos calculados previamente en este reporte. Análisis de Resultados Se observa una clara cercanía entre los valores medidos y los valores simulados sin embargo existe una ligera desviación que puede deberse a diversos factores tales como margen de error, oscilación de los datos al momento de recolectar los datos o el uso de cables ideales en el simulador. 1. 4 CONCLUSIONES  La toma de datos puede estar sujeta a errores humanos o instrumentales que sin embargo no deben variar demasiado con respecto a los valores teóricos.  Los multímetros digitales automáticamente brindan la escala y unidades requeridas para la medición al contrario de los análogos que requieren una calibración manual.  Los datos obtenidos por simulación difícilmente serán los mismos que los obtenidos físicamente por el uso de componentes ideales en la simulación que alteran ligeramente los resultados. 1. 5 REFERENCIAS BIBLIOGRAFICAS [1] C. K. Alexander, Fundamentos de circuitos eléctricos, Mexico: Mc Graw Hill, 2013. [2] UDB, «Instrumentos de medicion electrica,» UDB, Soyapango, 2022.
