Qmax= 10.664
Qnor= 7
Q= 3.664 m3/s Qmax-Qn Qvert 3.664
L= 2 m
g= 9.81 m/s2
CANAL TRAPEZOIDAL
SOLUCION: K:
1) APLICANDO LA ECUACION DE LA ENERGIA
E1=E2+PERDIDAS
Ecuación de la energía
DE DONDE:
v2=Q/A
Reemplazando en la ecuación de la energía
1V2= 3.664 = 1.832 2.20 y2
2*Y2 y2
3Y2= 0.3160 m 31.60
4V2= 5.80 m/s 11.5949367
5F2= 3.29
HALLANDO EL TIRANTE CONJUGADO
Y3= 1.32 m 1.3 Aprox
CALCULANDO LA LONGITUD DEL COLCHON
Lr= 6.04 m 6.0 m( Aprox.) 13.5

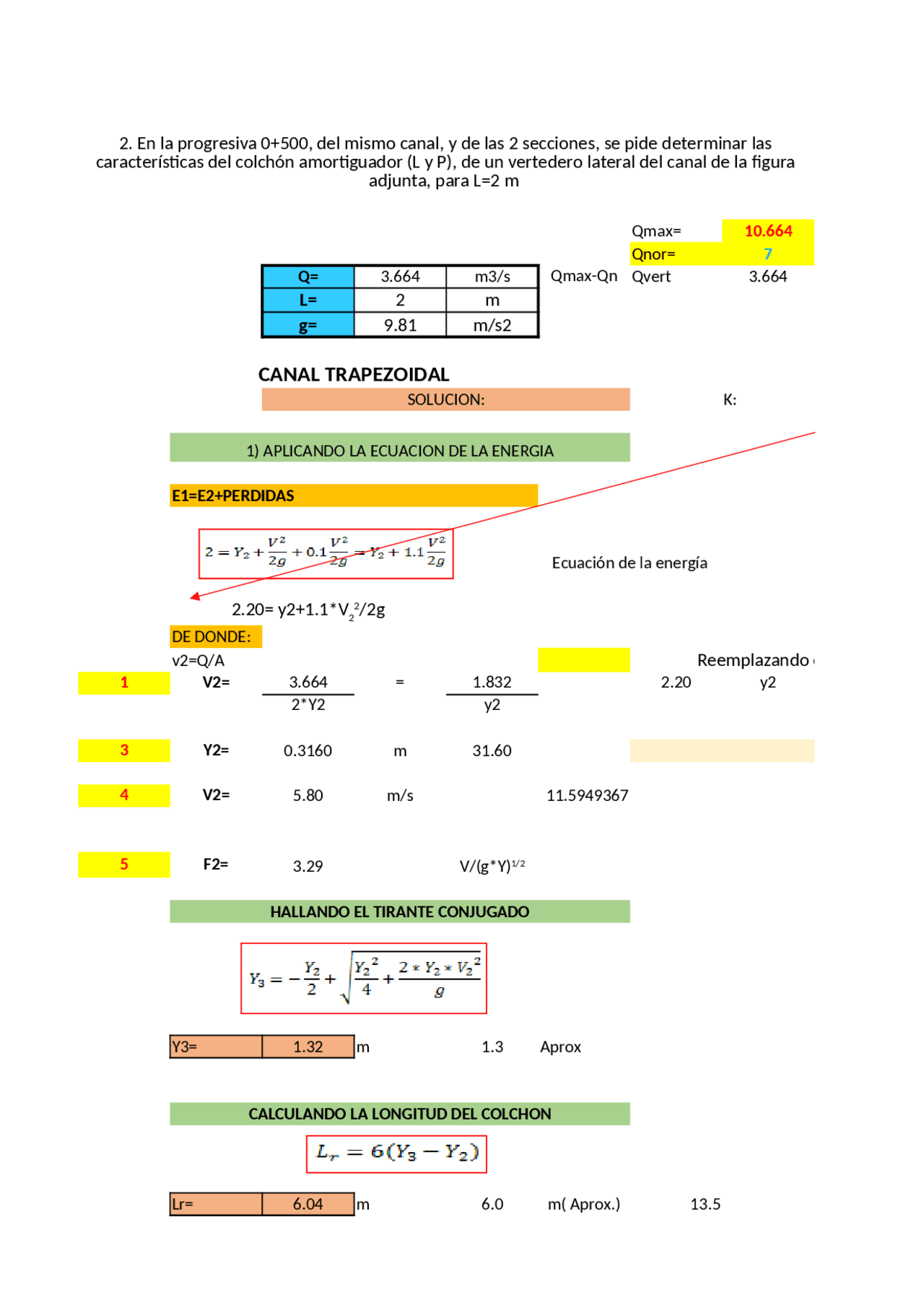

2. En la progresiva 0+500, del mismo canal, y de las 2 secciones, se pide determinar las
características del colchón amortiguador (L y P), de un vertedero lateral del canal de la figura
adjunta, para L=2 m
2.20= y2+1.1*V2
2/2g
V/(g*Y)1/2
