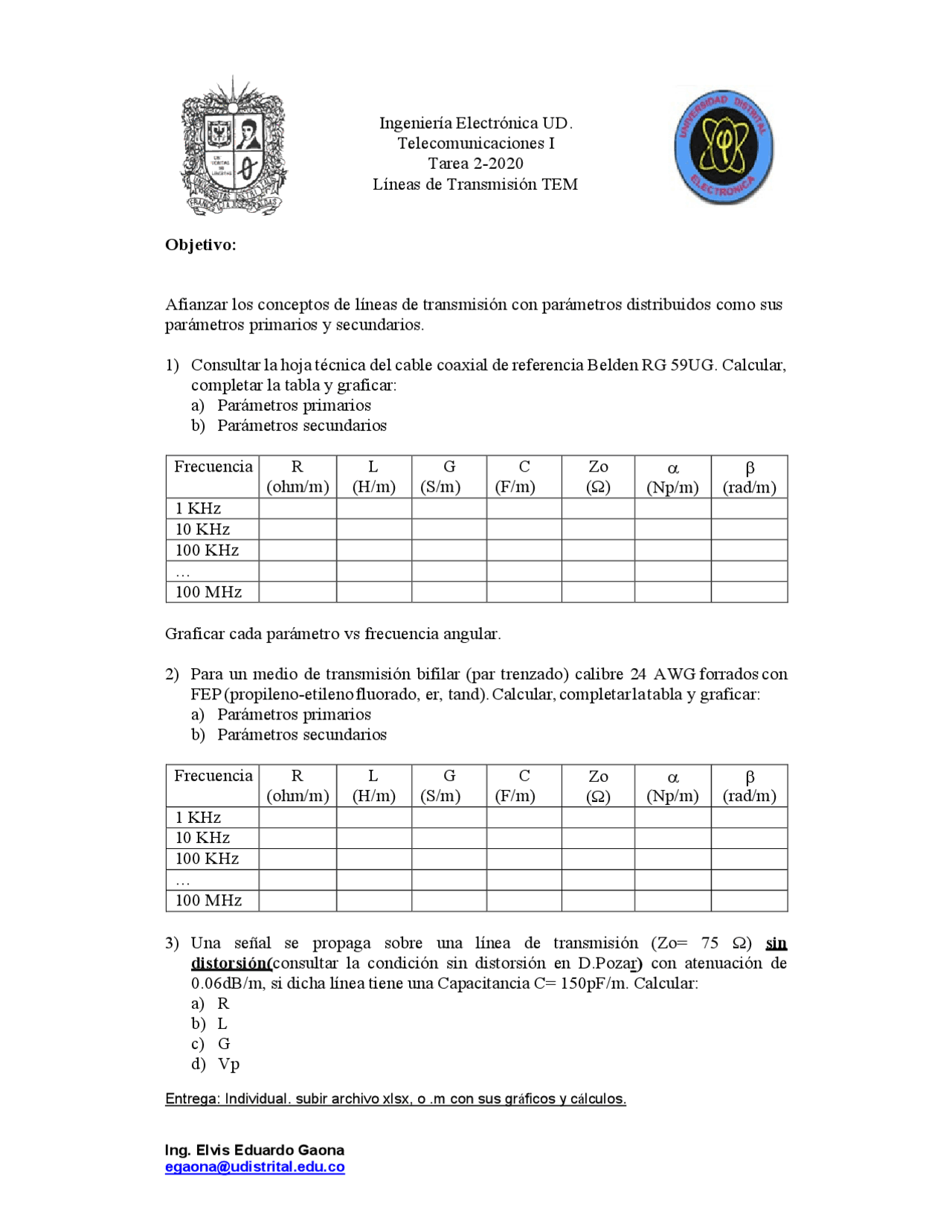

Objetivo:
Ingeniería Electrónica UD.
Telecomunicaciones I
Tarea 2-2020
Líneas de Transmisión TEM
Afianzar los conceptos de líneas de transmisión con parámetros distribuidos como sus
parámetros primarios y secundarios.
1)
Consultar la hoja técnica del cable coaxial de referencia Belden RG 59UG. Calcular,
completar la tabla y graficar:
a)
Parámetros primarios
b)
Parámetros secundarios
Frecuencia
R
(ohm/m)
L
(H/m)
G
(S/m)
C
(F/m)
Zo
(Ω)
α
(Np/m)
β
(rad/m)
1 KHz
10 KHz
100 KHz
…
100 MHz
Graficar cada parámetro vs frecuencia angular.
2)
Para un medio de transmisión bifilar (par trenzado) calibre 24 AWG forrados con
FEP (propileno-etileno fluorado, er, tand). Calcular, completar la tabla y graficar:
a)
Parámetros primarios
b)
Parámetros secundarios
Frecuencia
R
(ohm/m)
L
(H/m)
G
(S/m)
C
(F/m)
Zo
(Ω)
α
(Np/m)
β
(rad/m)
1 KHz
10 KHz
100 KHz
…
100 MHz
3)
Una señal se propaga sobre una línea de transmisión (Zo= 75 Ω)
sin
distorsión(
consultar la condición sin distorsión en D.Pozar
)
con atenuación de
0.06dB/m, si dicha línea tiene una Capacitancia C= 150pF/m. Calcular:
a) R
b) L
c) G
d)
Vp
Entrega: Individual. subir archivo xlsx, o .m con sus gráficos y cálculos.
Ing. Elvis Eduardo Gaona
