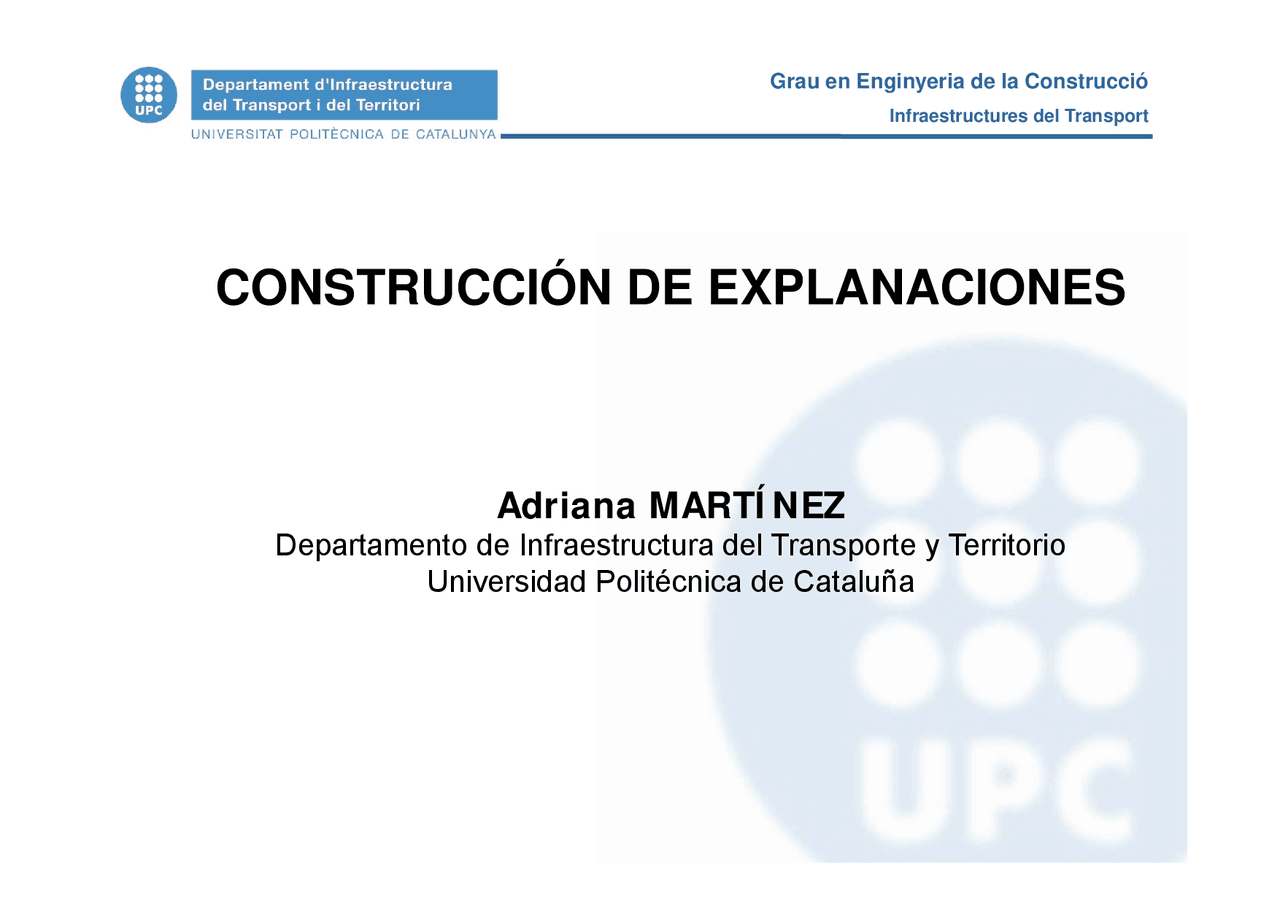

CONSTRUCCIÓN DE EXPLANACIONES
Adriana MARTÍNEZ
Departamento de Infraestructura del Transporte y Territorio
Universidad Politécnica de Cataluña
Grau en Enginyeria de la Construcció
Infraestructures del Transport
Condicionantes externos
Operaciones previas a las explanaciones
Desmontes
Arranque, carga, y transporte
Rellenos
Terraplenes
Maquinaria
Control de calidad
Pedraplenes
Rellenos todo-uno
2. OPERACIONES PREVIAS A LAS EXPLANACIONES- Despeje y desbroce: edificaciones, estructuras, arbolado,cobertura vegetal.- Retirada de servicios: comunicaciones, líneas eléctricas,tuberías, líneas férreas (retirada, traslado o protección) tener encuenta el coste y el plazo.- Construcción de pistas de acceso: long. y transv., de acceso aacopios, yacimientos y vertederos.- Drenaje y desagüe: el transv. antes que los rellenos (evitarcirculación, desviar aguas).
3. DESMONTESMétodos:- Excavación mecánica- Escarificación- VoladuraCoeficientes de paso: relación volumen original/volumencompactadoTaludes: variables altura, inclinación, agua sup. y sub.,materiales y medidas de refuerzo.
4. ARRANQUE, CARGA Y TRANSPORTE- Excavación con explosivos (operación vertical): voladura
4. ARRANQUE, CARGA Y TRANSPORTEÁmbito de utilización (Para rendimiento óptimo)
Límites entre material suelto, tránsito y roca en función de la VS
(velocidad de propagación sísmica)
Tierra: V.S. < 1000 m/s
Tránsito: 1000 m/s
V.S.< 2000 m/s
Roca: V.S.
2000 m/s
V
elocidad (m/s)
300
500
800
1800
NATURALEZA
MUY SUELTA
COMPACTO
RIPABLE
ROCA
EJEMPLOS
TIERRA VEGETAL
ARCILLA
ROCA
ROCA
LIMOS
ALTERADA
CEMENTADA
5. RELLENOSTipos:- Terraplenes: part < 10 cm- Pedraplenes: part < 100 cm- Todo-unos: desde dm hasta
m
Objetivo:Diferencia de cotas entre la rasante de la carretera y el terreno natural
5. RELLENOSZonas de un relleno En Pedraplén o Todo-uno: hay una transición entre núcleo y coronación
CORONACIÓN
NÚCLEO
T.N.
ESPALDONES
CIMIENTO
e
> 1 m
e
> 0,5 m
Transición en pedraplén o todo-uno
6. TERRAPLENESEspecificaciones PG-3: los suelos para terraplén deben cumplir lacondición:
20 > 70% ó # 0,
35%
Clasificación de suelos según el PG-3:
- Suelo seleccionado- Suelo adecuado- Suelo tolerable- Suelo marginal
Dónde se pueden usar estos suelos? Qué requisitos deben cumplir?Coronación: adecuados o seleccionados, CBR
5; o estabilizados con cal o
cementoCimiento y núcleo: tolerables, adecuados o seleccionados, CBR
3
Espaldones: no expansivos o colapsables
6. TERRAPLENES
330 TERRAPLENES Empleo. Uso por zonas
Seleccionados
Adecuados
Tolerables
Marginales
Coronación (100% PM)
CBR
5
CBR
5
No
No
Núcleo (95% PM)
CBR
3
CBR
3
CBR
3
Estudio Especial
Cimiento (95% PM)
CBR
3
CBR
3
CBR
3
Estudio Especial
Espaldones (95% PM)
No
7. MAQUINARIA DE COMPACTACIÓN
Tipo de suelo
Compactador
Compactación
Tipo y energía de comp.
Espesor tongadas
Humedad
Nº de pasadas
Tipos de compactación: presión estática, por impacto, vibratoria, mixta
Compactación por presión estática
- Apisonadoras de rodillos lisos (10-15 t):
e = 10-20 cm - 4-8 pasadas Rendimiento escaso, se usa en firmes
- Rodillos de patas de cabra (3-12 t): compactación de abajo arriba,amasadoSe usa en suelos cohesivos (de plasticidad media o alta)e = 15-30 cm8-16 pasadasNo apropiados para suelos granulares
Compactación por impacto dinámico:
- Pisones automáticos (“ranas”): de bajo rendimiento (25m
3
/h), apto para
obras pequeñas, compactación áreas reducidas o de difícil acceso
(zanjas, rellenos muros, ...) e = 15-30 cm; 4-6 pasadas• Pisones de caída libre: grúa-pisón, para la compactación del materialrocoso en pedraplenes
Compactación por vibración:
Rodillos vibratorios: se usa en las capas del firmee y número de pasadas variablePlacas vibrantes: de distintos tamaños
