TODO

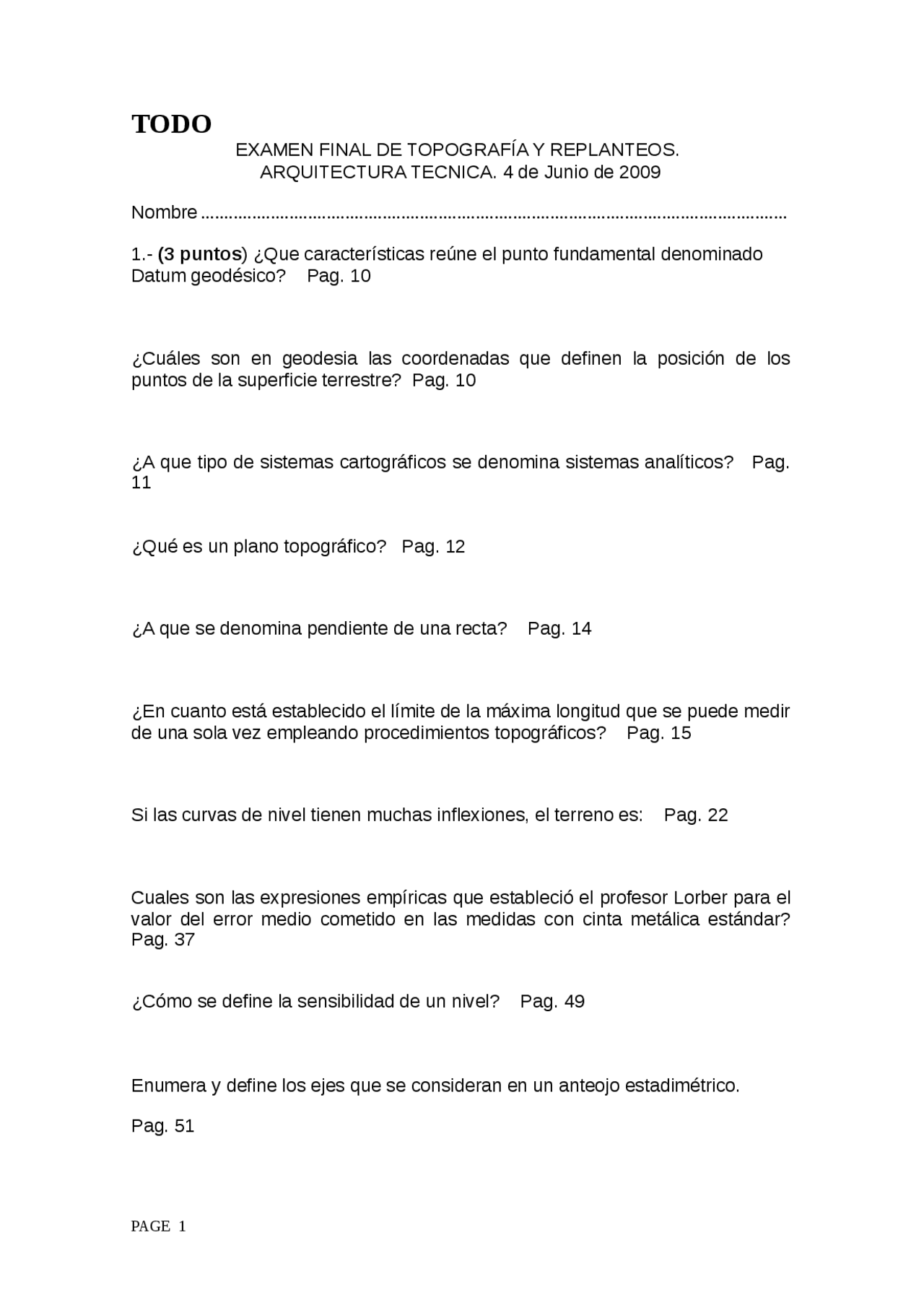

EXAMEN FINAL DE TOPOGRAFÍA Y REPLANTEOS.
ARQUITECTURA TECNICA. 4 de Junio de 2009
Nombre ..............................................................................................................................
1.- (3 puntos ) ¿Que características reúne el punto fundamental denominado Datum geodésico? Pag. 10
¿Cuáles son en geodesia las coordenadas que definen la posición de los puntos de la superficie terrestre? Pag. 10
¿A que tipo de sistemas cartográficos se denomina sistemas analíticos? Pag. 11
¿Qué es un plano topográfico? Pag. 12
¿A que se denomina pendiente de una recta? Pag. 14
¿En cuanto está establecido el límite de la máxima longitud que se puede medir de una sola vez empleando procedimientos topográficos? Pag. 15
Si las curvas de nivel tienen muchas inflexiones, el terreno es: Pag. 22
Cuales son las expresiones empíricas que estableció el profesor Lorber para el valor del error medio cometido en las medidas con cinta metálica estándar? Pag. 37
¿Cómo se define la sensibilidad de un nivel? Pag. 49
Enumera y define los ejes que se consideran en un anteojo estadimétrico.
Pag. 51
¿Como se verifica en un taquímetro que no hay error en el origen de los ángulos verticales? Pag. 80
¿Mediante que expresión se obtiene el valor del error accidental máximo que puede afectar a la medida electrónica de distancias? Pag. 84
¿Definición de acimut topográfico de una dirección? Pag. 93
Procedimiento que pueden emplearse para la compensación del error de cierre en coordenadas. Pag.
¿Para que se emplea el enlace de Porro. Pag. 176
Enumera los métodos planimétricos de replanteo. Pag. 202
¿En que tipos suelen clasificarse los replanteos atendiendo a la forma en la que se obtienen los datos? Pag. 205
¿A partir de que datos se obtienen numéricamente los datos de campo necesarios para el replanteo de un punto? Pag. 207
Datos necesarios para definir geométricamente, según el caso, un determinado arco circular de un solo centro. Pag. 227
¿En un perfil a que se denomina cotas rojas? Pag.
2.- El número de arcos en los que se debe subdividir el ángulo central para que todos los puntos de la curva incluido el central tengan el mismo intervalo entre ellos. 3.- El ángulo central entre cada dos puntos consecutivos del trazado. 4.- Los datos para trazar el punto central de la curva por el método de polares con polo en el punto de tangencia.
SOLUCIÓN: 1.- Longitud de la Tangente = 122.83 m
2.- Número de arcos = 20
3.- Ángulo central entre dos puntos consecutivos = 5.65 gon
4.- Datos para el trazado del punto central: ángulo= 28.25 gon. Distancia= 85.86 m.
4.- (0,5 puntos) Calcular los datos necesarios para trazar sobre una fachada un arco circular de 10 metros de cuerda y 30 de radio.
SOLUCIÓN: Punto 0: x = 0 ; y = 0. Punto 1: x = 1 ; y = 0. Punto 2: x = 2 ; y = 0. Punto 3: x = 3 ; y = 0.
Punto 4: x = 4 ; y = 0. Punto 5: x = 5 ; y = 0
5.- (1 punto) Para determinar el volumen del movimiento de tierras de la excavación de un solar de planta cuadrangular ABCD , se ha realizado una radiación taquimétrica con estación total y prisma. Los datos de campo son los siguientes:
ESTA- CION i^
Puntos Obser- vados
hp d LECTURA HORIZONTAL
t F 04 4 z Z
A 1,60 Ref 0,
