El diseño de sistemas SCADA, paneles HMI y transmisión de datos entre equipos a través de una red, con énfasis en la interfaz de usuario para una línea de producción industrial de vino. Se abordan objetivos como el funcionamiento de RTUs, comunicaciones entre RTUs y la unidad central, y elementos y medidas de seguridad en redes SCADA.
Tipo: Apuntes
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

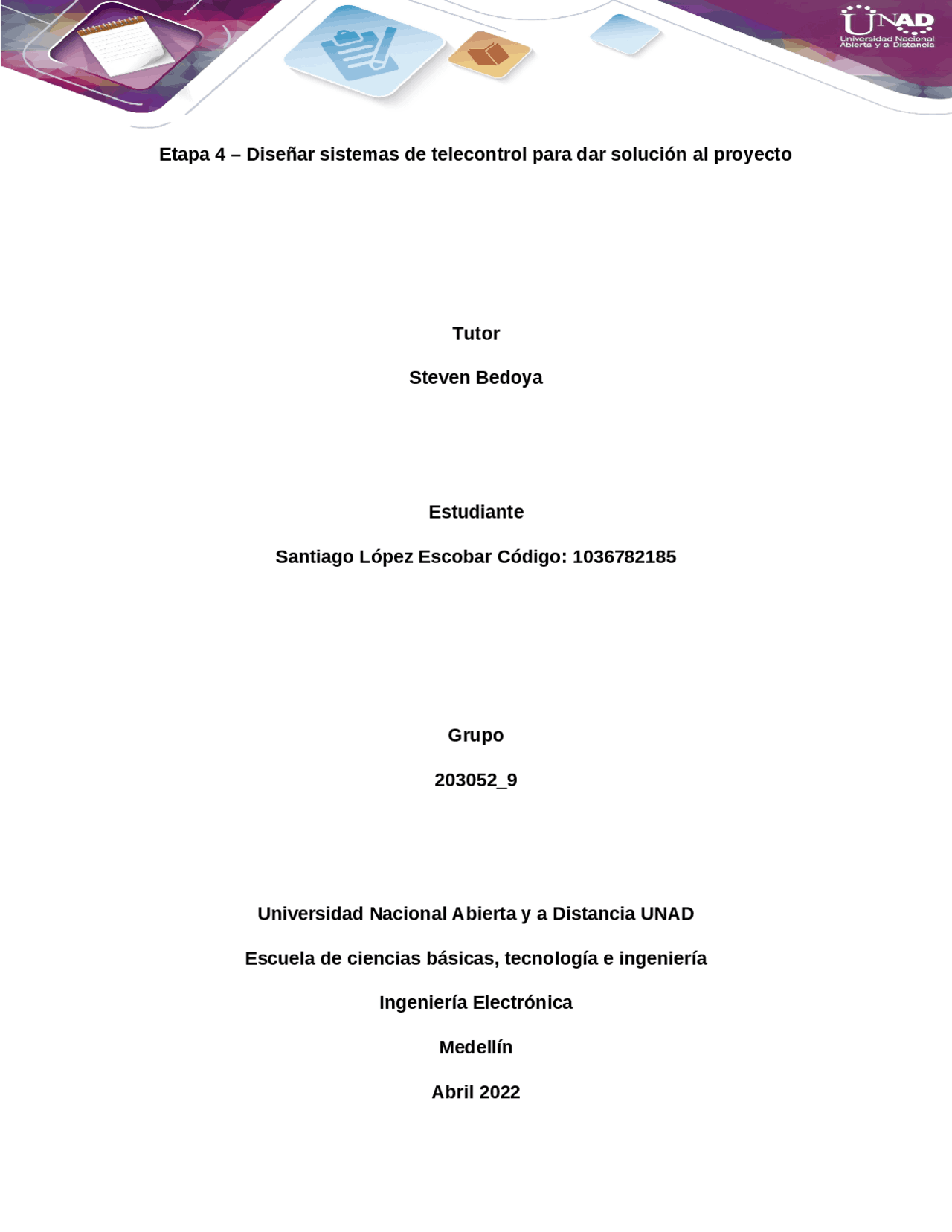

Etapa 4 – Diseñar sistemas de telecontrol para dar solución al proyecto Tutor Steven Bedoya Estudiante Santiago López Escobar Código: 1036782185 Grupo 203052_ Universidad Nacional Abierta y a Distancia UNAD Escuela de ciencias básicas, tecnología e ingeniería Ingeniería Electrónica Medellín Abril 2022
Introducción El presente documento, contiene información acerca de los sistemas SCADA, paneles HMI y transmisión de datos entre equipos a través de una red, con ello se realiza el diseño para una línea de producción industrial de vino de uva, en el cual se busco la mejor alternativa para la interfaz de usuario.
1. Definir las funciones, características de hardware, software y la importancia de las RTU en un Sistema SCADA usando sus propias palabras. R. La RTU (Unidad Terminal Remota) son los equipos más utilizados para el telecontrol de instalaciones distribuidas y/o desatendidas, tienen la función de gestionar los equipos físicos y a su vez comunicar con el sistema SCADA, donde la RTU realiza una exploración periódica de las variables del proceso, donde a través de un módulo de comunicación permite el intercambio de dicha información con una estación maestra (MTU) ubicada en una sala de control central, utilizando diversos medios de comunicación. Las RTU incorporan unidades microprocesadoras equipadas con memoria tipo de solo lectura y borrada electrónicamente (Electronic Erase Programmable Read Only Memory, EEPROM) y del tipo de Acceso Directo (Random Acces Memory, RAM) respaldada con batería de litio para salvaguardar la programación en caso de fallas eléctricas e incorporándoles una interfaz humano-máquina (HMI, Human Machine Interace), capacidades de comunicación con sistemas de medición, transductores, controladores lógicos programables (PLC), etc. Si el equipo puede estar incomunicado durante horas, esto no debe suponer una pérdida de información. Por ello, una RTU debe ser capaz de almacenar toda la información relevante durante los periodos en que no comunica y, muy importante, con su marca temporal. De esta manera, el SCADA cuando realice la conexión será capaz de contextualizar todos los datos en su momento concreto. Además, para una buena fiabilidad de los datos, la RTU deberá ser capaz de tomar la iniciativa en las comunicaciones si la situación lo requiere, es decir, no esperar a que el SCADA le pregunte (comunicación PULL), sino enviar ella misma el mensaje (comunicación PUSH) para asegurar que se transmite ese asunto urgente. 2. Realizar un mapa conceptual en el cual se describan los protocolos para la comunicación de las RTU. R.
Ilustración 1 SCADA con RTUs En la comunicación de las RTU, tenemos diversos protocolos de comunicación por línea telefónica, UHF/VHF, microondas, satélite, fibra óptica u otro medio, a través de puertos auxiliares con otras remotas y/o terminales portátiles. El protocolo de comunicación, estructura del mensaje y técnicas de corrección de errores son propias de cada fabricante.
3. Explicar los sistemas de comunicación y topologías de red que permiten el intercambio de información entre las unidades remotas RTU y la unidad central de un sistema SCADA. Usando sus propias palabras. R. El intercambio de comunicación desde el RTU a la MTU de un sistema SCADA, se realiza normalmente por las siguientes topologías de red Punto a punto: Lazo de comunicación entre dos estaciones, ambas pueden iniciar la comunicación. Topología tipo anillo: Cada dispositivo está conectado al siguiente, el ultimo dispositivo está conectado al primero, por lo que no hay ni primer ni último dispositivo.
Referencias Bibliográficas Rodríguez, P. A. (2007). Sistemas SCADA (2a. ed.). (p.p. 35-42) Recuperado de https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/45922? page= José Carlos, Q.-Q., Ernesto, F.-G., Víctor, Q.-A., & Jorge, B.-L. (2014). Diseño e implementación de un sistema de control y monitoreo basado en HMI-PLC para un pozo de agua potable. Ingeniería, Investigación y Tecnología. DOI: https://doi.org/10.1016/S1405-7743(15)30005- Flores Martínez, A. (2017). Nivel de supervisión. [Archivo de vídeo]. Recuperado de https://repository.unad.edu.co/handle/10596/
