Asignatura: Televisió, Profesor: Vakuchy Vakuchy, Carrera: Enginyeria en So i Imatge, Universidad: UA
Tipo: Apuntes
1 / 26
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Tema 4. Sistemas de televisión en color (^55)

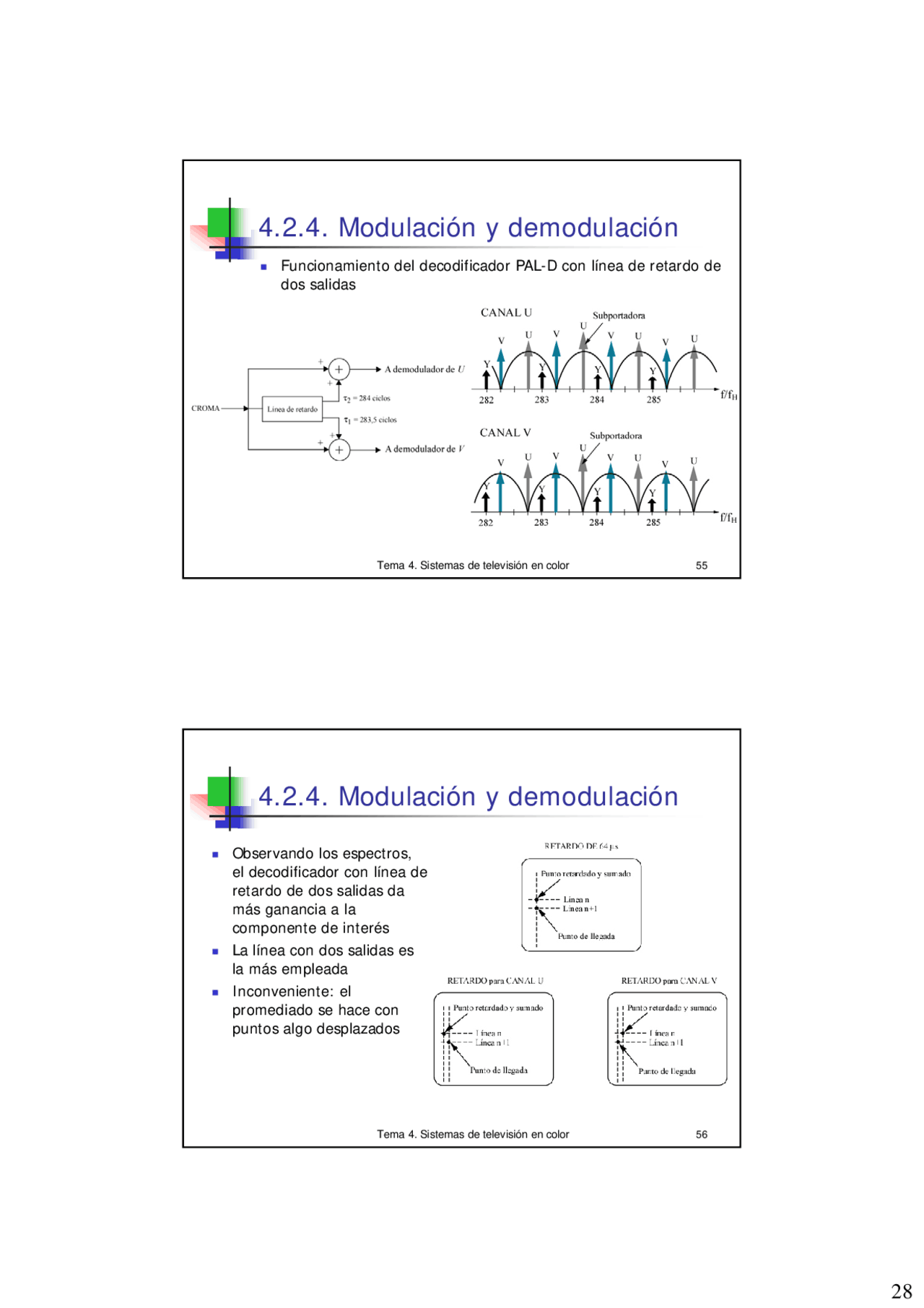

Funcionamiento del decodificador PAL-D con línea de retardo de dos salidas
Tema 4. Sistemas de televisión en color 56
Observando los espectros, el decodificador con línea de retardo de dos salidas da más ganancia a la componente de interés
La línea con dos salidas es la más empleada
Inconveniente: el promediado se hace con puntos algo desplazados
Tema 4. Sistemas de televisión en color (^57)
Tema 4. Sistemas de televisión en color 58
Tema 4. Sistemas de televisión en color (^61)
El sistema necesita varias frecuencias diferentes Si se emplea un oscilador local (OL) para cada una se pueden producir faltas de sincronización (campos, líneas, imágenes, etc.) Solución: emplear un único oscilador muy estable y obtener todas las frecuencias por división Relación entre frecuencias:
H^15625 imagen^25 H P H
f f f f = Hz f = Hz = =
f sc
H H
sc imagen H H
f f
f f f f
sc imagen H
f f f
Tema 4. Sistemas de televisión en color 62
Obtención de la frecuencia de línea a partir de la subportadora
Obtención de la frecuencia diferencia entre la subportadora y la frecuencia de imagen
Tema 4. Sistemas de televisión en color (^63)
En los centros de producción de programas todas las cámaras están sincronizadas empleando el mismo oscilador Podemos conmutar de una a otra y se mantiene la fase de subportadora Al pasar de una cámara a otra debe mantenerse el número de línea En postproducción o edición cada grabación tenía su propia fuente: no están en fase Podríamos solucionarlo haciendo cortes por imagen o campo Veremos que esto NO es suficiente CAUSA: No existe una relación de número entero entre la frecuencia de subportadora y las demás frecuencias del sistema PAL
Tema 4. Sistemas de televisión en color 64
División de una línea:
Al finalizar una imagen (625 líneas):
Si encadenamos varias imágenes:
sc
H H
sc T
f
f (^) Al acabar una línea no se ha completado un periodo exacto de la subportadora
625 = 177344 , 75 = n + 0 , 75 T
sc
Imagen 1 Imagen 2 Imagen 3 Imagen 4 Imagen 5
Tema 4. Sistemas de televisión en color (^67)
Tema 4. Sistemas de televisión en color 68
SECAM sólo transmite una componente de color (B-Y ó R-Y) cada línea, alternativamente No se nota la pérdida de resolución vertical de color Necesita una memoria para poder presentar color en todas las líneas de imagen: línea de retardo No envía la crominancia en QAM, sino en FM (una sola señal por línea, no dos como antes)
Tema 4. Sistemas de televisión en color (^69)
Tema 4. Sistemas de televisión en color 70
B
R
Tema 4. Sistemas de televisión en color (^73)
Tema 4. Sistemas de televisión en color 74
Tema 4. Sistemas de televisión en color (^75)
Reproducción de la imagen en formato 16: Compatibilidad con el PAL existente Mejora de la calidad de la imagen Mejora de la calidad del sonido
Tema 4. Sistemas de televisión en color 76
Para mejorar la calidad, tanto en origen (cámara) como en destino (pantalla) se emplea una relación de aspecto 16:9, que se aproxima mejor al campo visual humano Además: Una emisión PALplus debe poder captarse en un receptor PAL Una emisión PAL debe poder captarse en un receptor PALplus Relaciones de aspecto convencionales:
9
b
a 3
b
a
Tema 4. Sistemas de televisión en color (^79)
Modos de presentar una imagen 4:3 en una pantalla 16:
Este procedimiento se emplea en los receptores 16:9 para presentar imágenes llegadas en 4:
Tema 4. Sistemas de televisión en color 80
Un receptor PAL estándar la representará como llegue Un receptor PALplus deberá poder convertirla a 16:9 para aprovechar la mejora de calidad
50 líneas de retorno vertical 1 línea de información especial 574 líneas activas (con imagen). Tras el cambio a 4:3: 430 líneas activas 144 líneas (negras en un receptor PAL) donde se incluye la información que un decodificador PALplus aprovecha para regenerar el formato original de calidad
Tema 4. Sistemas de televisión en color (^81)
Imagen original
Imagen original pasada a 4:3 con letterbox
Tema 4. Sistemas de televisión en color 82
El proceso de codificación necesita como entrada la imagen digital (memoria): se digitaliza empleando el estándar 601 Señales de entrada: Luminancia U y V de crominancia Muestreo: 1 línea: 864 muestras
fs = 13. 5 MHz Ts = 74 ns
Tema 4. Sistemas de televisión en color (^85)
Luminancia en 430 líneas (buzón) Crominancia: U y V en 430 líneas (buzón) Luminancia modulada como U en 144 líneas (realce)
Tema 4. Sistemas de televisión en color 86
Conversor vertical en transmisión: Objetivo: pasar de 574 a 430+144 líneas Debe convertir 4 líneas de imagen en: 3 líneas de buzón 1 línea de realce Se obtienen como sumas y restas (filtrado paso bajo y paso alto)
1 3
3 3 4
2 2 3
1 1
3
1 3
2
3
2 3
1
3
1 3
2
L L L
L L L
L L L
L L
r
b
b
b
= −
= +
= +
=
Conversor vertical
Tema 4. Sistemas de televisión en color (^87)
Conversor vertical en recepción: Luminancia: compone 4 líneas a partir de buzón y realce Crominancia: se usan las 3 líneas de buzón y se repite una de ellas
Receptor PAL estándar:
b b r
b r
b b r
b
L L L L
L L L
L L L L
L L
2
3 2
3
2 3
2
3 2
3
4 3 1
3 1
2 2 1
1 1
= − +
= −
= − +
=
Conversor vertical
Tema 4. Sistemas de televisión en color 88
Tema 4. Sistemas de televisión en color (^91)
PALplus incorpora una mejora en la codificación del color que también sirve para los receptores PAL estándar Separación de Y y C en PAL estándar:
Problemas que genera: Cross-color: la luminancia se introduce en la croma Muy apreciable en detalles pequeños Cross-luminancia: la croma interfiere a la luminancia
Tema 4. Sistemas de televisión en color 92
Línea n Línea n+
N º ciclos = 312 ⋅ TH ⋅ fsc = 312 ⋅ 64 μ s ⋅ 4 , 43361875 MHz ≈ 88350 , 5
Tema 4. Sistemas de televisión en color (^93)
Tema 4. Sistemas de televisión en color 94
Imagen en modo cine: Se cumple de forma exacta que luminancia y crominancia no varían de un campo a otro de la misma imagen (mismo fotograma) El sistema de separación es un filtro peine: color-plus fijo Imagen en modo cámara: Existe movimiento de un campo a otra: no sería una separación perfecta de Y y C. Se incluye un procesado previo de la luminancia en transmisión: se filtra paso bajo (altas frecuencias eliminadas) Se eliminan las interferencias en la croma Y y C se separan más limpiamente tanto en PAL como en PALplus Se llama color-plus adaptado al movimiento
