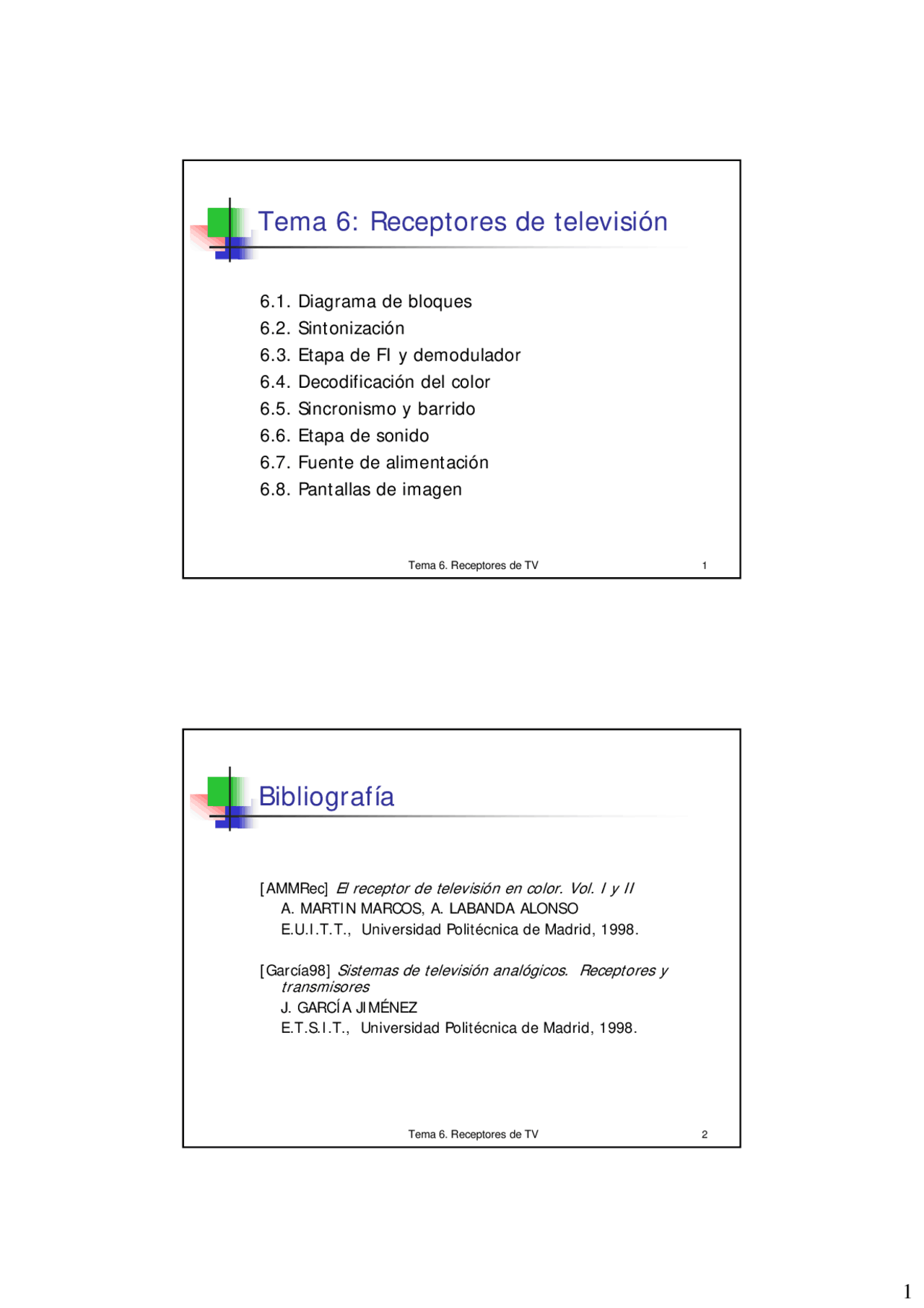

Tema 6. Receptores de TV (^1)
Tema 6: Receptores de televisión
6.1. Diagrama de bloques
6.2. Sintonización
6.3. Etapa de FI y demodulador
6.4. Decodificación del color
6.5. Sincronismo y barrido
6.6. Etapa de sonido
6.7. Fuente de alimentación
6.8. Pantallas de imagen
Tema 6. Receptores de TV 2
Bibliografía
[AMMRec]El receptor de televisión en color. Vol. I y II
A. MARTIN MARCOS, A. LABANDA ALONSO
E.U.I.T.T., Universidad Politécnica de Madrid, 1998.
[García98]Sistemas de televisión analógicos. Receptores y
transmisores
J. GARCÍA JIMÉNEZ
E.T.S.I.T., Universidad Politécnica de Madrid, 1998.
Tema 6. Receptores de TV (^3)
6.1. Diagrama de bloques
Diagrama con grandes bloques:
Veremos:
Funcionalidad de cada parte y esquema interno
Interconexión y dependencia
Tema 6. Receptores de TV 4
6.1. Diagrama de bloques
Tema 6. Receptores de TV (^7)
6.2. Sintonización
Filtros del sintonizador:
Variables (con diodos varicap: capacidad controlada por
tensión)
No muy selectivos
Por ello se emplea recepción superheterodina: la
etapa de FI es fija, lo que permite el uso de filtros
fijos y más ganancia
Tema 6. Receptores de TV 8
6.2. Sintonización
Esquema básico:
Tema 6. Receptores de TV (^9)
Canales de la Norma CCIR
VHF
UHF
Tema 6. Receptores de TV 10
6.2. Sintonización
Salida del sintonizador: señal en FI
f FI = fOL − f RF Los espectros están invertidos
fIFI = 38 , 9 MHz
fSFI = 33 , 4 MHz
Tema 6. Receptores de TV (^13)
6.3.1. Entradas y salidas
Entradas:
Salida del sintonizador
Inhibición del control automático de frecuencia (CAF)
Normalmente no se inhibe
Se debe inhibir cuando estamos sintonizando un nuevo canal:
hay que dejar “libre” al sintonizador
Tema 6. Receptores de TV 14
6.3.1. Entradas y salidas
Salidas:
Principal: señal de TV en banda base (vídeo + sonido)
Salida de CAF hacia el sintonizador
Se aplica para corregir derivas en el OL del sintonizador
Funciones:
Detectar si el canal está desplazado dentro de la etapa de FI
Confeccionar la señal adecuada para que el OL del sintonizador
corrija su funcionamiento
Salida de CAG (CAG “diferido” o “de RF”):
En principio, el bloque de FI ajustará todo lo necesario para la
ganancia con sus propios amplificadores
Si el ajuste de CAG es insuficiente envía una señal al
sintonizador para que trate de corregirlo
Tema 6. Receptores de TV (^15)
Circuito
Tema 6. Receptores de TV 16
6.3.2. Curva de respuesta en
frecuencia
El bloque de FI debe ser muy selectivo para dejar
pasar sólo el canal deseado, eliminando el resto
Una parte de la etapa de FI es un filtro paso banda
Las frecuencias son fijas y únicas
Respuesta en la banda de paso: ¿plana? NO
Se distinguen 3 zonas:
Alrededor de la portadora de imagen
Alrededor de la subportadora de color
Alrededor de la portadora de sonido
Tema 6. Receptores de TV (^19)
6.3.2. Curva de respuesta en
frecuencia
Requisitos de la respuesta en la zona de portadora de
imagen:
Nivel 50% en la frecuencia
Simétrica respecto a esa frecuencia
Pendiente correcta
Efecto de una pendiente incorrecta:
fIFI = 38 , 9 MHz
Tema 6. Receptores de TV 20
6.3.2. Curva de respuesta en
frecuencia
Esta zona de la curva de respuesta en frecuencia se
denomina flanco de Nyquist
En caso de no diseñarse bien:
Portadora a la derecha: se favorecen las bajas frecuencias,
provocando que se difuminen los contornos
Portadora a la izquierda: se favorecen las altas frecuencias:
efecto borde
Tema 6. Receptores de TV (^21)
6.3.2. Curva de respuesta en
frecuencia
Zona de la subportadora de color:
Frecuencia
También debe quedar al 50 % por las mismas razones que
antes:
La BLU llegaba hasta 5 - 4,43 = 0,57 MHz
La BLI llega entera hasta 1,3 MHz
Zona de portadora de sonido:
Debe pasar todo, pero atenuado 25 dB
Se reduce su amplitud para que cuando luego se baje a
banda base, los productos de intermodulación no originen
interferencias visibles en la imagen
También se incluyen nulos de ganancia en las
portadoras de imagen y audio de canales adyacentes
fscFI = 34 , 47 MHz
Tema 6. Receptores de TV 22
6.3.2. Curva de respuesta en
frecuencia
Respuesta global
Circuito del filtro de FI:
Tema 6. Receptores de TV (^25)
6.3.4. Demodulador
Presencia de portadora
Filtro selectivo:
Tema 6. Receptores de TV 26
6.3.4. Demodulador
Esquema del demodulador:
Tema 6. Receptores de TV (^27)
6.3.5. Control automático de
frecuencia (CAF)
Detección síncrona: cualquier deriva a la salida del
sintonizador afecta a la detección
El CAF debe actuar sobre el O.L. del sintonizador
para corregir las desviaciones: FI estable
Esquema del CAF:
Tema 6. Receptores de TV 28
6.3.6. Control automático de
ganancia (CAG)
Misión: Mantener constante el nivel de señal que se
aplica al detector
Actúa sobre:
Ganancia de la etapa de FI
A veces sobre el sintonizador (CAG diferido)
La potencia de la señal recibida puede variar por
muchas razones:
Emisoras lejanas o cercanas
Diferentes potencias emitidas
Importante: No debe compensar las variaciones de la
propia señal
Tema 6. Receptores de TV (^31)
6.4.1. Entradas y salidas
Señal principal de entrada: Salida de la etapa de FI,
que contiene:
Vídeo: Luminancia + Crominancia
Sonido
Sincronismos
Tema 6. Receptores de TV 32
6.4.1. Entradas y salidas
Salidas del bloque decodificador de color:
Señales R, G y B hacia la pantalla
Vídeo sin sonido hacia el circuito de sincronismos
Tema 6. Receptores de TV (^33)
6.4.1. Entradas y salidas
Entradas auxiliares:
Controles (desde el mando del receptor)
Brillo: actúa sobre la componente continua de RGB
Saturación: actúa sobre la ganancia de los amplificadores de
crominancia
Contraste: actúa sobre la ganancia de crominancia y luminancia
Desde el procesador de sincronismos:
Impulso de almena (se verá)
Impulso de barrido vertical
Tema 6. Receptores de TV 34
Circuito
