Tema 6. Receptores de TV (^35)

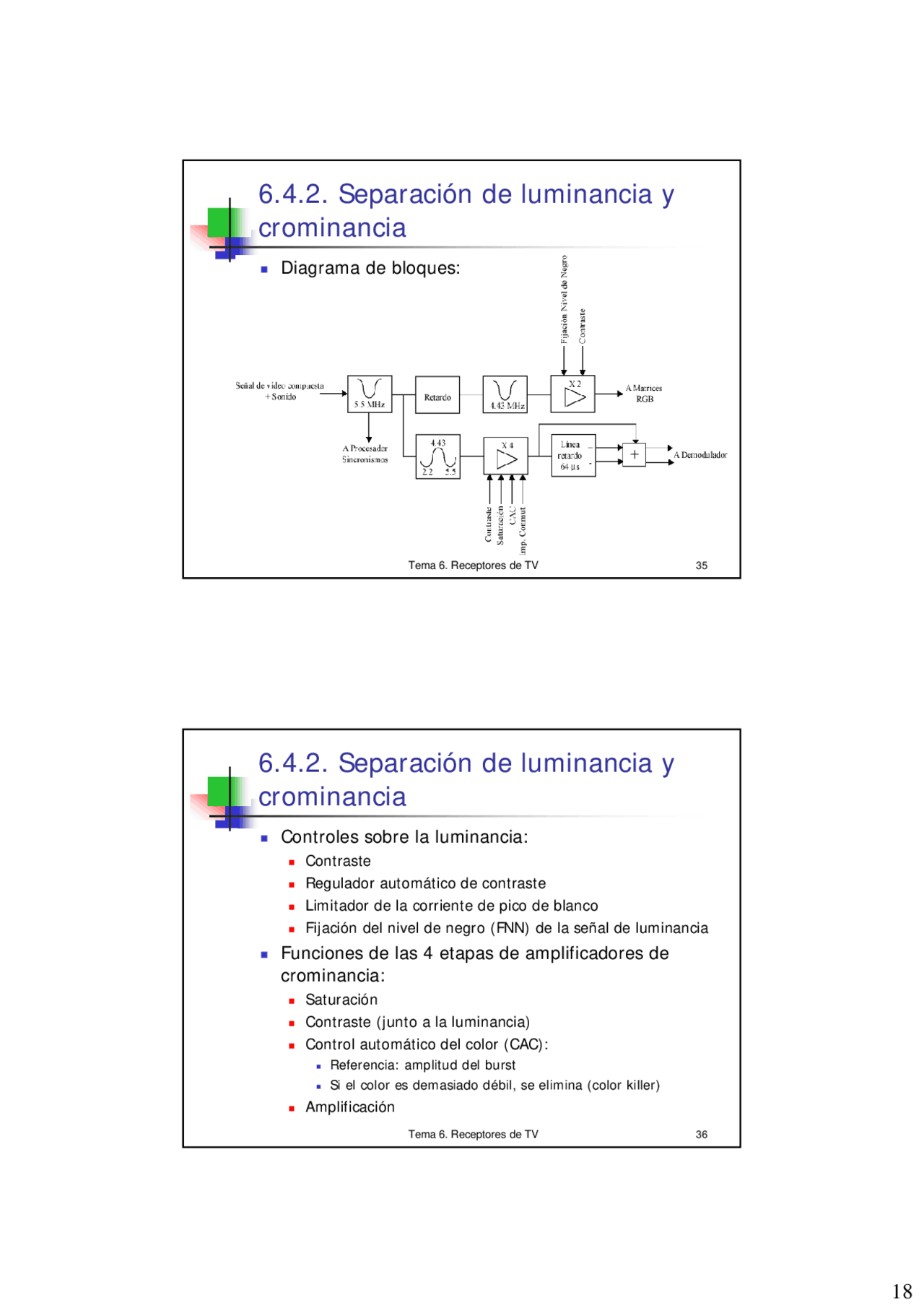

6.4.2. Separación de luminancia y
crominancia
Diagrama de bloques:
Tema 6. Receptores de TV 36
6.4.2. Separación de luminancia y
crominancia
Controles sobre la luminancia:
Contraste Regulador automático de contraste Limitador de la corriente de pico de blanco Fijación del nivel de negro (FNN) de la señal de luminancia
Funciones de las 4 etapas de amplificadores de
crominancia:
Saturación Contraste (junto a la luminancia) Control automático del color (CAC): Referencia: amplitud del burst Si el color es demasiado débil, se elimina (color killer) Amplificación
Tema 6. Receptores de TV (^37)
6.4.3. Circuito PAL
Teoría del sistema PAL:
Circuito PAL práctico:
Tema 6. Receptores de TV 38
6.4.4. Circuito demodulador de color
Al demodulador llegan las señales diferencia de color
(U y V) moduladas en QAM
También llegan:
Señales de referencia de subportadora (4,43 MHz) con fases 0, 90º y –90º. Señales de sincronismo H y V Señal de supresión de color
La demodulación es síncrona: se extrae la referencia
del burst
Tema 6. Receptores de TV (^41)
6.4.4. Circuito demodulador de color
Obtención de RGB (1ª parte):
V ⇒ R-Y
U ⇒ B-Y
¿G?
Y = 0 , 3 R + 0 , 59 G + 0 , 11 B
0 = 0 , 3 ( R − Y )+ 0 , 59 ( G − Y )+ 0 , 11 ( B − Y )
R Y B Y
R Y B Y
G Y =− − − −
Tema 6. Receptores de TV 42
6.4.4. Circuito demodulador de color
Obtención de RGB (2ª parte): B-Y, R-Y y G-Y llegan a
3 sumadores donde se les suma Y, obteniendo RGB
Tema 6. Receptores de TV (^43)
6.4.4. Circuito demodulador de color
Casos particulares:
Señal RGB procedente del euroconector Se salta (by-pass) todos los circuitos de la etapa de croma Accede directamente a los amplificadores de RGB Rótulos en pantalla: OSD “On Screen Display”
Las matrices RGB reales tiene 4 tipos de entradas:
Tema 6. Receptores de TV 44
6.4.4. Circuito demodulador de color
Otras funciones de la etapa de luminancia y
crominancia:
CAC: Se observa la amplitud de la salva y se amplifica o atenúa toda la señal de crominancia Supresor de color (color killer): Cuando la salva es menor que cierta amplitud o si el PAL está fuera de fase Actúa de 2 formas: Anula el control de la saturación y alguna etapa de amplificación de la croma Bloquea la salida de los demoduladores
Tema 6. Receptores de TV (^47)
6.4.6. Amplificadores RGB
Deben adaptar el margen dinámico de las señales
RGB al nivel necesario
Margen en TV TRC: de 1 Vpp a 70 Vpp
Poseen ganancia ajustable:
Para compensar diferencias entre canales (por ejemplo, respuestas diferentes en los luminóforos) Ajuste: “balance de blancos” Se envía una señal correspondiente a una imagen blanca Se ajustan las ganancias hasta que se vea perfectamente blanca
Tema 6. Receptores de TV 48
6.5. Sincronismo y barrido
6.5.1. Procesador de sincronismo
6.5.2. Etapa de salida de líneas
6.5.3. Etapa de salida de cuadro
Tema 6. Receptores de TV (^49)
6.5.1. Procesador de sincronismo
6.5.1.1. Introducción
6.5.1.2. Recortador de sincronismos
6.5.1.3. Circuito puerta
6.5.1.4. Oscilador de horizontal
6.5.1.5. Impulso de almena
6.5.1.6. Identificación de recepción de señal
6.5.1.7. Separador de sincronismo vertical
Tema 6. Receptores de TV 50
6.5.1.1. Introducción
Esta etapa debe generar las señales de control de
barrido o deflexión en el receptor
Los sincronismos venían en la propia señal
Deflexión horizontal
Tema 6. Receptores de TV (^53)
6.5.1.1. Introducción
Indicación VCR
Se emplea para que el procesador de sincronismos optimice su funcionamiento según el origen de la señal de entrada: Centro de producción de programas (habitual) Sincronismos muy estables El receptor debe “confiar” en la señal: las inestabilidades se achacan a ruido y no se siguen en el PLL Reproductor de vídeo: Sincronismos poco estables: proceden de una cinta girando Para reproducir mejor la imagen debemos seguir las variaciones 2 modos de funcionamiento: Lento: señal de un CPP Rápido: VCR Si la señal del CPP es grabada la corrigen con un TBC (corrector de base de tiempos)
Tema 6. Receptores de TV 54
6.5.1.1. Introducción
Indicación VCR
¿Cómo distingue el receptor el origen de la señal? Algunos canales del televisor se marcan como VCR Si viene en banda base (scart) también se usa VCR
Salidas del procesador de sincronismos:
Sincronismos V: control deflexión vertical Sincronismos H: control deflexión horizontal y control de la fuente de alimentación Señal de almena o puerta de salva: indican cuándo está presente la salva Anulación del sonido (MUTE): inhiben la salida de sonido cuando no se detectan sincronismos (no hay una señal de TV sintonizada)
Tema 6. Receptores de TV (^55)
6.5.1.2. Recortador de sincronismos
Señal de entrada a la unidad de sincronismos
Procesado de entrada:
Se elimina la crominancia (red RC) para evitar que los colores saturados con baja luminancia afecten a la zona e sincronismos Se recorta la señal: sólo pasan los impulsos
Tema 6. Receptores de TV 56
6.5.1.2. Recortador de sincronismos
Circuito de entrada de la unidad de sincronismos
Consta de 2 detectores de nivel y un comparador
Red RC
Tema 6. Receptores de TV (^59)
6.5.1.4. Oscilador de horizontal
Hay 2 filtros paso bajo:
Respuesta lenta, para señales de CPP Respuesta rápida, para VCR o cambios de canal
El VCO genera la frecuencia doble de la necesaria
Utilidad: Los sincronismos verticales podrán obtenerse también a partir de los horizontales, siendo así más estables
f H = 15625 Hz fVCO =^2 fH =^31250 Hz
Tema 6. Receptores de TV 60
6.5.1.5. Impulso de almena
Indican el inicio del burst
Poseen 3 niveles
Se obtienen a partir del sincronismo horizontal, no a
partir de la salva
Tema 6. Receptores de TV (^61)
6.5.1.6. Identificación de recepción
de señal
El procesador de sincronismos genera una señal que
se activa cuando hay sincronismos presentes: MUTE
Funciones:
Silenciar la etapa de sonido, si no hay señal Implementación de la sintonización automática
Tema 6. Receptores de TV 62
6.5.1.7. Separador de sincronismo
vertical
Los sincronismos verticales se distinguen de la señal
mediante integración
Tema 6. Receptores de TV (^65)
6.5.2. Etapa de salida de líneas
Función en TRC: generar la corriente de diente de
sierra que se aplica a las bobinas de deflexión
horizontal
Provoca desviaciones de los haces de electrones de izquierda a derecha Barrido lineal y retorno brusco
Tema 6. Receptores de TV 66
6.5.2. Etapa de salida de líneas
Elementos que influyen:
Frecuencia = 15625 Hz, controlada por los ISH Se controla el ángulo de deflexión: el barrido de la pantalla no es lineal La amplitud de los dientes de sierra no debe ser igual en las líneas centrales que en los bordes superior e inferior: Si fuera igual produciría el “efecto cojín” Solución: Se inyecta una tensión en función del número de línea o la deflexión vertical La amplitud de la corriente del diente de sierra es función de la corriente del haz de electrones: debe corregirse
Tema 6. Receptores de TV (^67)
6.5.2. Etapa de salida de líneas
Funcionamiento básico:
Las bobinas de deflexión, junto a su resistencia interna, se comportan como un circuito RL: integrador Si la constante de tiempo (L/R) es grande comparada con la duración de la señal: rampa de corriente
Consta de 2 partes:
Generador principal: aporta los dientes de sierra Generador secundario: introduce las correcciones necesarias
t
Tema 6. Receptores de TV 68
6.5.2. Etapa de salida de líneas
Corrección de linealidad
Se debe conseguir un barrido lineal, sin deformar la imagen La propia deflexión hace perder la linealidad
v m
lH e ⋅
Ángulo deflectado: senθ=
m
V e v
⋅ ⋅ = 0
2 Velocidad:
D
ni H
Campo magnético: =
V m
e D
l n i ⋅
El seno del ángulo de deflexión es sen θ proporcional a la corriente
Tema 6. Receptores de TV (^71)
6.5.2. Etapa de salida de líneas
Influencia de la corriente de haz
Circuito de Muy Alta Tensión (MAT): tensión continua de 18 a 25 kV Necesaria para polarizar el tubo de imagen
Problema: Esa tensión se obtiene de una fuente de tensión no regulada (la tensión que aporta varía con la corriente)
Tema 6. Receptores de TV 72
6.5.2. Etapa de salida de líneas
Fuente de MAT: Alta impedancia de salida
¿Qué tiene que ver con la deflexión horizontal?
I ↑ Vs ↓
V s = VMAT − ZsI
e^ − I
I ↑ Vs ↓ velectrones ↓
Se desvía el haz
Tema 6. Receptores de TV (^73)
6.5.2. Etapa de salida de líneas
Si baja la velocidad de los electrones deberemos bajar el campo magnético H Para generar la corriente de deflexión i debemos conocer también la corriente del haz I
Tema 6. Receptores de TV 74
6.5.3. Etapa de salida de cuadro
Está controlada por el sincronismo vertical
Similar a la etapa de líneas. Diferencias:
Frecuencia = 50 Hz No tiene relación con la fuente de alimentación
También se tienen en cuenta las alinealidades
