Micrcopi

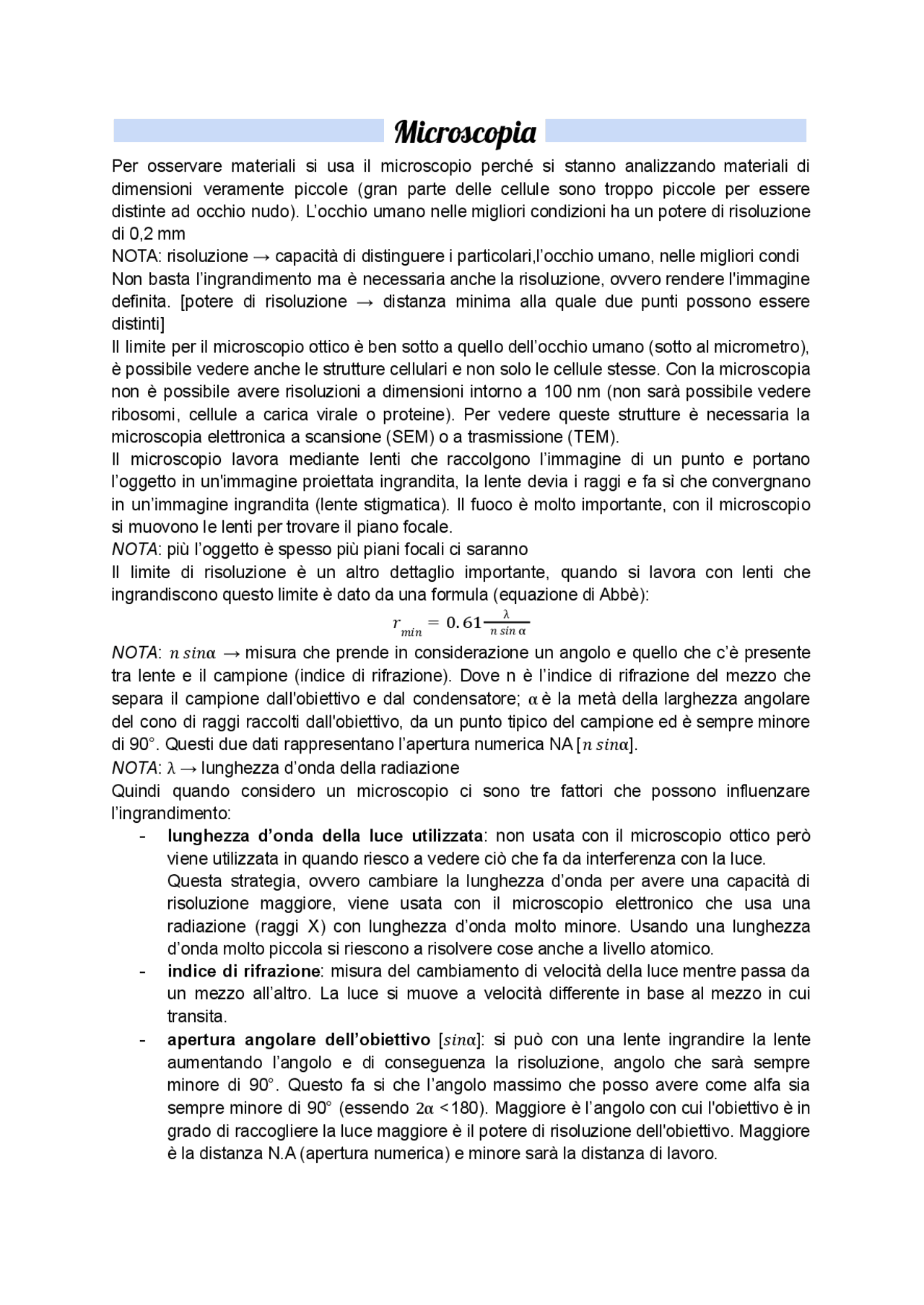

Per osservare materiali si usa il microscopio perché si stanno analizzando materiali di

dimensioni veramente piccole (gran parte delle cellule sono troppo piccole per essere

distinte ad occhio nudo). L’occhio umano nelle migliori condizioni ha un potere di risoluzione

di 0,2 mm

NOTA: risoluzione → capacità di distinguere i particolari,l’occhio umano, nelle migliori condi

Non basta l’ingrandimento ma è necessaria anche la risoluzione, ovvero rendere l'immagine

definita. [potere di risoluzione → distanza minima alla quale due punti possono essere

distinti]

Il limite per il microscopio ottico è ben sotto a quello dell’occhio umano (sotto al micrometro),

è possibile vedere anche le strutture cellulari e non solo le cellule stesse. Con la microscopia

non è possibile avere risoluzioni a dimensioni intorno a 100 nm (non sarà possibile vedere

ribosomi, cellule a carica virale o proteine). Per vedere queste strutture è necessaria la

microscopia elettronica a scansione (SEM) o a trasmissione (TEM).

Il microscopio lavora mediante lenti che raccolgono l’immagine di un punto e portano

l’oggetto in un'immagine proiettata ingrandita, la lente devia i raggi e fa sì che convergnano

in un’immagine ingrandita (lente stigmatica). Il fuoco è molto importante, con il microscopio

si muovono le lenti per trovare il piano focale.

NOTA: più l’oggetto è spesso più piani focali ci saranno

Il limite di risoluzione è un altro dettaglio importante, quando si lavora con lenti che

ingrandiscono questo limite è dato da una formula (equazione di Abbè):

𝑟𝑚𝑖𝑛 = 0. 61 λ

𝑛 𝑠𝑖𝑛 α

NOTA: → misura che prende in considerazione un angolo e quello che c’è presente

𝑛 𝑠𝑖𝑛α

tra lente e il campione (indice di rifrazione). Dove n è l’indice di rifrazione del mezzo che

separa il campione dall'obiettivo e dal condensatore; è la metà della larghezza angolareα

del cono di raggi raccolti dall'obiettivo, da un punto tipico del campione ed è sempre minore

di 90°. Questi due dati rappresentano l’apertura numerica NA [ ].

𝑛 𝑠𝑖𝑛α

NOTA: → lunghezza d’onda della radiazione

Quindi quando considero un microscopio ci sono tre fattori che possono influenzare

l’ingrandimento:

-lunghezza d’onda della luce utilizzata: non usata con il microscopio ottico però

viene utilizzata in quando riesco a vedere ciò che fa da interferenza con la luce.

Questa strategia, ovvero cambiare la lunghezza d’onda per avere una capacità di

risoluzione maggiore, viene usata con il microscopio elettronico che usa una

radiazione (raggi X) con lunghezza d’onda molto minore. Usando una lunghezza

d’onda molto piccola si riescono a risolvere cose anche a livello atomico.

-indice di rifrazione: misura del cambiamento di velocità della luce mentre passa da

un mezzo all’altro. La luce si muove a velocità differente in base al mezzo in cui

transita.

-apertura angolare dell’obiettivo [ ]: si può con una lente ingrandire la lente𝑠𝑖𝑛α

aumentando l’angolo e di conseguenza la risoluzione, angolo che sarà sempre

minore di 90°. Questo fa si che l’angolo massimo che posso avere come alfa sia

sempre minore di 90° (essendo <180). Maggiore è l’angolo con cui l'obiettivo è in

2α

grado di raccogliere la luce maggiore è il potere di risoluzione dell'obiettivo. Maggiore

è la distanza N.A (apertura numerica) e minore sarà la distanza di lavoro.
