Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

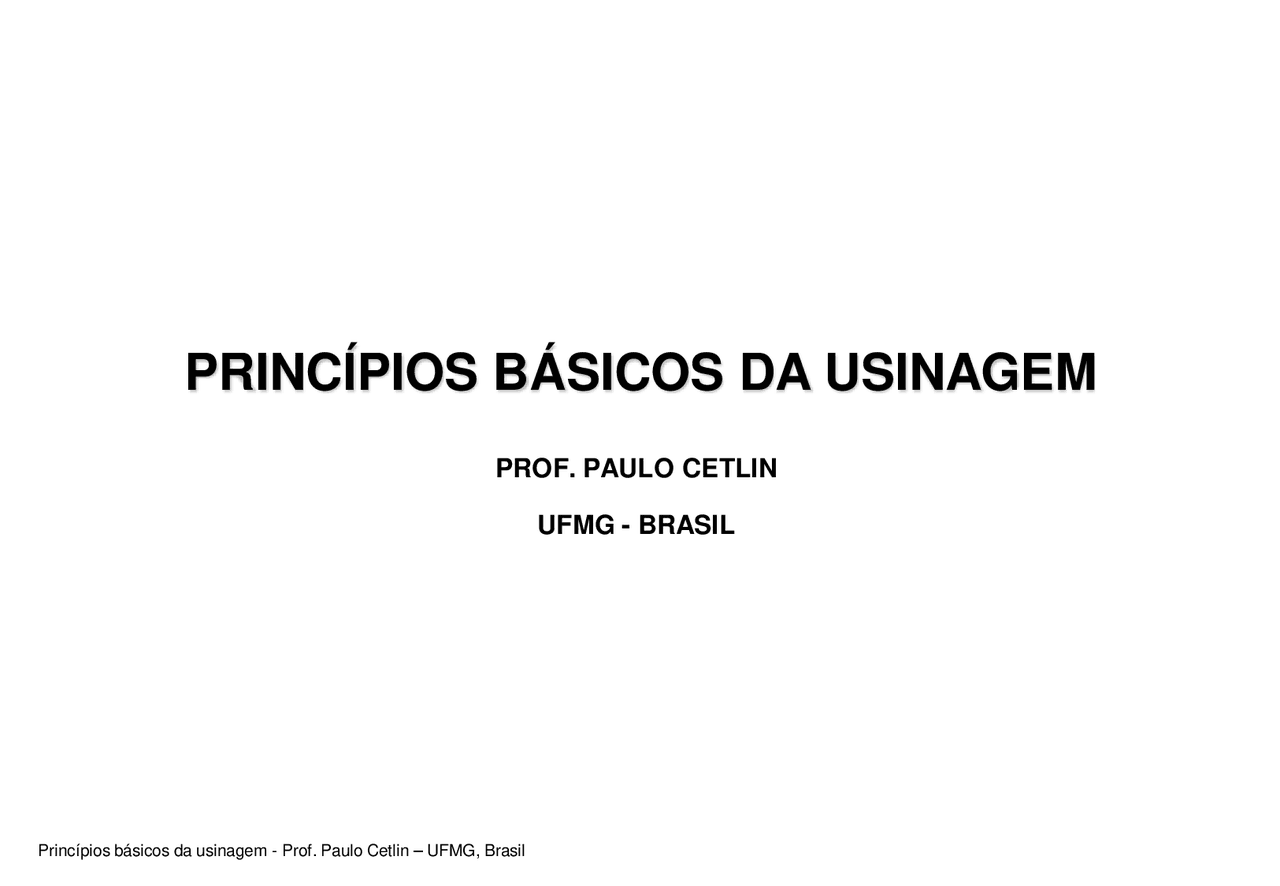

PRINCÍPIOS BÁSICOS DA USINAGEM

PROF. PAULO CETLIN

UFMG - BRASIL

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

BIBLIOGRAFIA

• L. Edwards, M. Endean, Manufacturing with Materials, (Materials in

Action Series), The Open University, Butterworth-Heinemann, Oxford

OX2 8DP, 1ª ed, 1998, capítulo 4, p.233 a 272, ISBN 0 7506 2754 9.

• S. Kalpakjian, S. R. Schmid, Manufacturing Engineering and

Technology, Prentice-Hall, New Jersey, 4ª ed., 2001, Caps. 20 e 21,

p. 534 a 593, ISBN 0 201 36131 0.

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

EXEMPLO: CORTE DE MATERIAIS

IMPORTÂNCIA DA FOLGA LATERAL!

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil Outras ferramentas

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil Profundidade de corte: w ( < 25mm) GEOMETRIA DA USINAGEM (TORNEAMENTO) Ângulo de saída Superfície de saída Cavaco Superfície de folga Avanço (mm/rot)^ Ângulo de folga (Avanço) Velocidade de corte

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil FORMAÇÃO DO CAVACO Cisalhamento primário Ângulo de cisalhamento

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil REGIÃO DE CISALHAMENTO SECUNDÁRIO Cisalhamento secundário (atrito com a superfície de saída)

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil EFEITO DO DO ÂNGULO DE SAÍDA Ângulos positivos de saída levam a baixas forças de usinagem mas a ferramentas frágeis. α pode ser de 6 a 30º com possibilidades crescentes de fratura prematura da ferramenta Ângulos negativos de saída provocam maiores forças de usinagem mas ferramentas mais robustas

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil fragmentado

↑vc

SUB-TIPOS DE CAVACOS

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

• Apresentam baixa densidade efetiva (ocupam alto volume).
• Podem aderir à peça, a partes da máquina, ou à ferramenta, criando

situações de perigo ao operador.

• Podem prejudicar o acabamento da peça ou levar à quebra da

aresta de corte.

• Prejudicam o acesso do fluido de corte à área de formação de

cavacos.

PROBLEMAS CAUSADOS POR CAVACOS LONGOS

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil QUEBRA-CAVACOS POSTIÇOS

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil QUEBRA DE CAVACOS POR FLÚIDO SOB PRESSÃO

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

ADERÊNCIA DO CAVACO SOBRE A FERRAMENTA

• Na região de aderência, o material deforma sobre si mesmo, em lugar

de escorregar sobre a ferramenta.

• Aderência é normalmente inevitável
• Altas pressões material/ferramenta, altas temperaturas, alta pureza

das superfícies facilita as ligações atômicas (lembrar soldagem no

estado sólido)

• Alguns lubrificantes sólidos (Pb, Se, Bi, Te, MnS e MoS 2 ) podem

minimizar a zona de aderência.

Princípios básicos da usinagem - Prof. Paulo Cetlin – UFMG, Brasil

ARESTA POSTIÇA DE CORTE (BUE: Built Up Edge)

Aresta postiça de corte Mau acabamento

• Em alguns casos, a aderência do

cavaco à ferramenta provoca a

formação de uma “aresta postiça

de corte” (APC).

• A APC protege a ferramenta, mas

provoca um mau acabamento na

superfície da peça.
