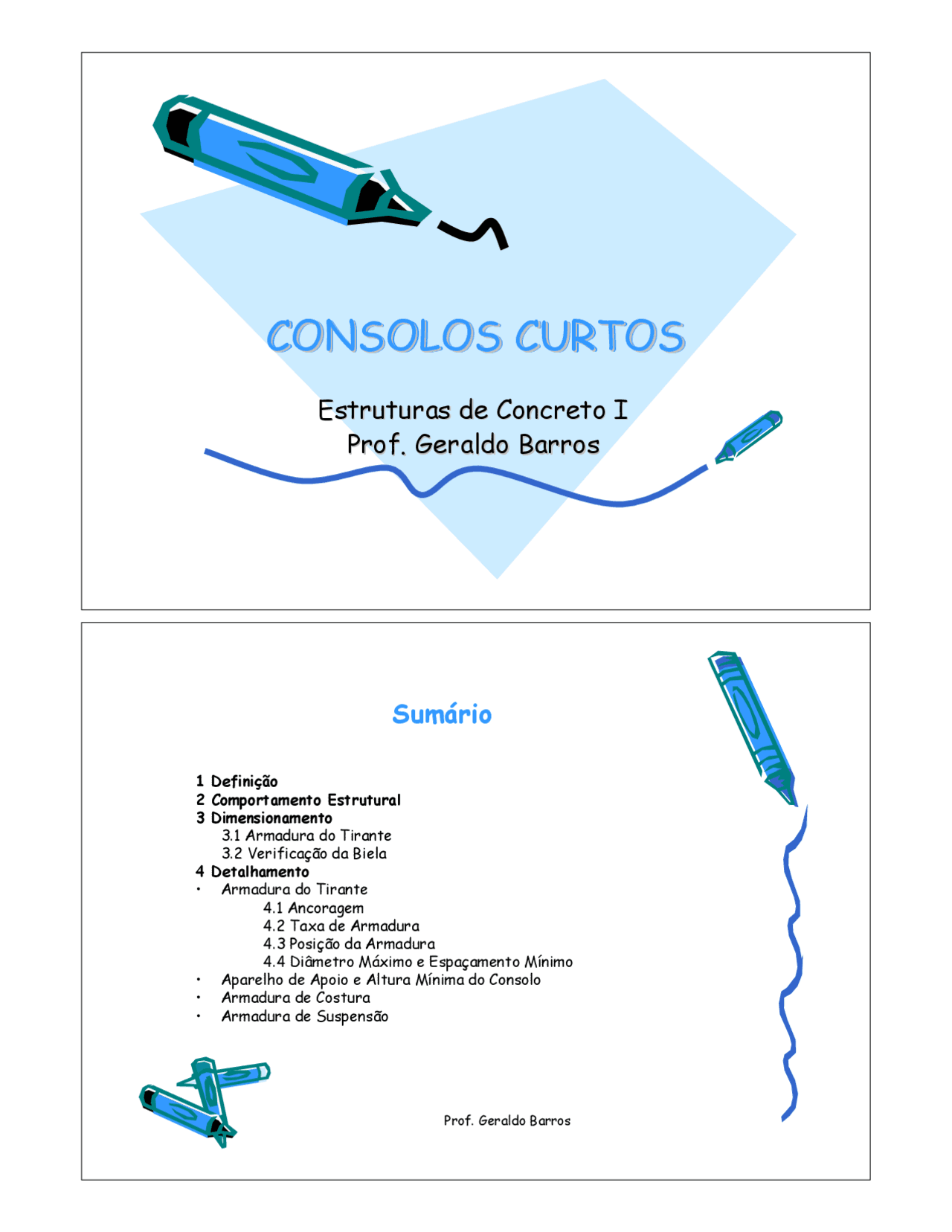

CONSOLOS CURTOSCONSOLOS CURTOSCONSOLOS CURTOS
Estruturas de Concreto I Estruturas de Concreto I
Prof. Geraldo Barros Prof. Geraldo Barros
Sumário
1 Definição 2 Comportamento Estrutural 3 Dimensionamento 3.1 Armadura do Tirante 3.2 Verificação da Biela 4 Detalhamento
- Armadura do Tirante 4.1 Ancoragem 4.2 Taxa de Armadura 4.3 Posição da Armadura 4.4 Diâmetro Máximo e Espaçamento Mínimo
- Aparelho de Apoio e Altura Mínima do Consolo
- Armadura de Costura
- Armadura de Suspensão
Prof. Geraldo Barros
1 Definição
São considerados consolos os elementos em balanço nos quais a distância (a) da carga aplicada à face do apoio é menor ou igual à altura útil (d) do consolo. O consolo é curto se 0,5d d. O caso em que a >d deve ser tratado como viga em balanço e não mais como consolo. A força pode ser aplicada na face superior ou ao longo de sua altura.
2 Comportamento Estrutural
Prof. Geraldo Barros
4 Detalhamento
Detalhamento
Aspectos a serem considerados:
- Armaduras do tirante;
- Aparelho de apoio;
- Altura mínima do consolo;
- Armadura de costura;
- Armadura de suspensão.
Prof. Geraldo Barros
Armadura do Tirante
4.1 Ancoragem
- Alças no plano horizontal (ancoragem por laço);
- Ancoragem por solda de barra transversal;
- Ancoragem por chapa metálica.
4.2 Taxa de Armadura
0 , 04 < < 0 , 15 ck stir yk
bd f
A f
,^.
Armadura do Tirante
4.3 Posição da Armadura
A armadura principal deve ser distribuída junto à borda tracionada, até a um quinto da altura (h/5) do consolo.
4.4 Diâmetro máximo e Espaçamento mínimo
Para ancoragem por laço: onde b é a largura do consolo. mm b ou h 25 8 8 £ £ S^ £^20 £ d
Armadura de Suspensão
Quando existir carga indireta, deve-se prever armadura de suspensão para a totalidade da carga aplicada.
ïî
ï
í
ì ®
s tir s
A
b cm m
A
, 2 , min
