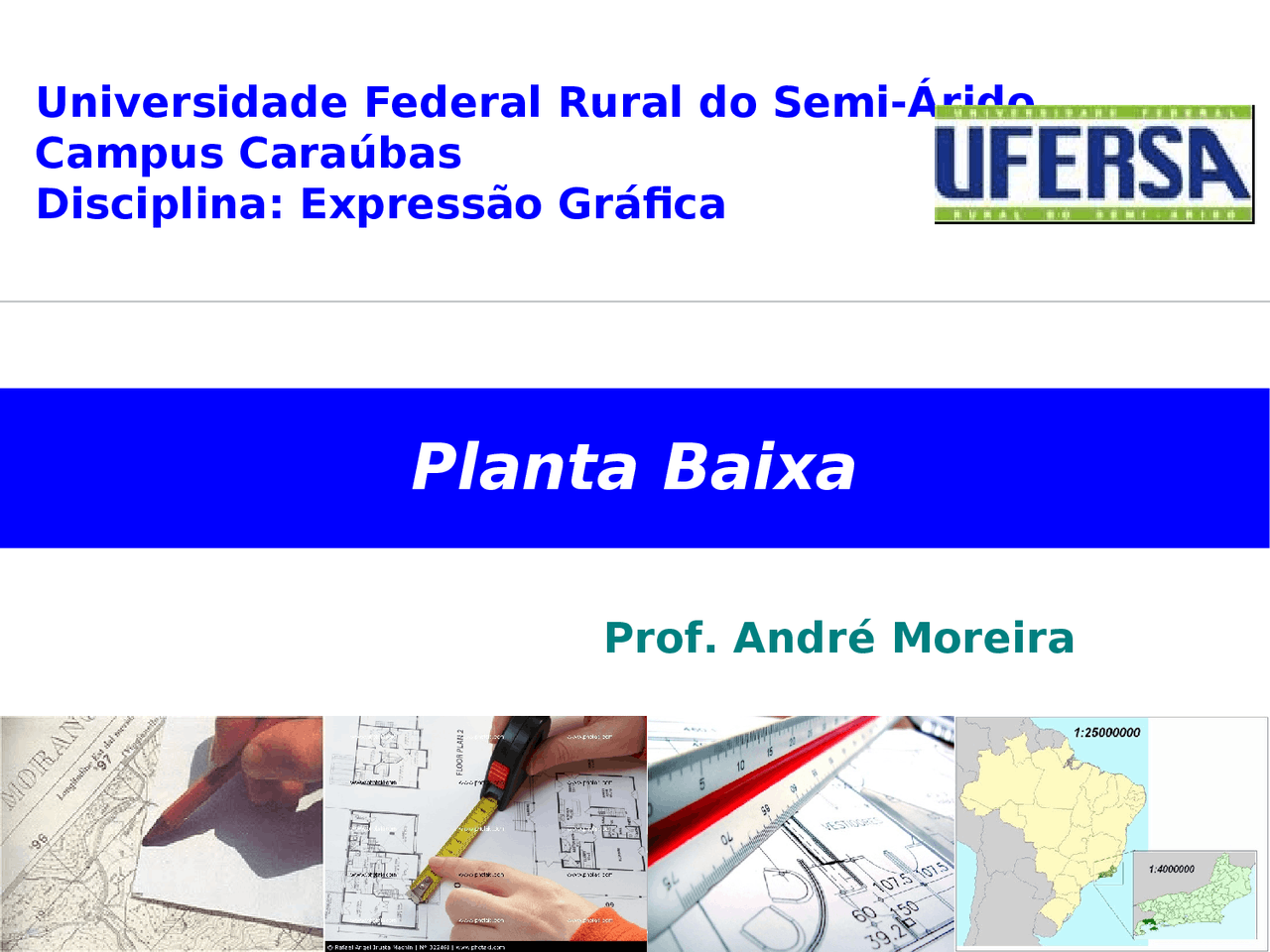

www.autodesk.com Universidade Federal Rural do Semi-Árido Campus Caraúbas Disciplina: Expressão Gráfica
Planta Baixa
Prof. André Moreira
www.autodesk.com
Objetivo
s
- Desenhar plantas baixas;
- Ler e interpretar plantas baixas;
Definição
É a projeção horizontal da seção
inferior que se obtém ao passar um
plano horizontal através da edificação, a
uma altura tal que corte as paredes,
portas e janelas.
Planta baixa - Definição
Seção Inferior
Planta
baixa
VISTA SUPERIOR
www.autodesk.com
Planta baixa – Escalas
utilizadas
- Projetos arquitetônicos: escala de 1:
- Projeto onde aparecem poucas
paredes, e os comprimentos são
grandes, pode-se usar a escala de
1:100, detalhando, na escala de 1:
ou 1:25, as partes mais complexas.
www.autodesk.com
Representação das paredes da
edificação
- As representações da paredes é feita por meios de linhas paralelas e o espaço entre elas correspondem a espessura das paredes (contorno externo)
www.autodesk.com
Representação da espessura da
parede
Tijolo furado (20 cm x 20 cm x 10 cm) Tijolo Comum (20 cm x 10 cm x 5 cm)
- As divisões dos compartimentos são feitos de alvenaria de tijolo (dimensões das paredes variam em função da forma como o tijolo é assentado):
www.autodesk.com **1) Na espessura de um tijolo - 25 cm (paredes externas sem colunas)
- Na espessura de meio tijolo - 15 cm (paredes internas)
- Parede de tijolo espelhado - 10 cm (divisórias internas: box de banheiro)**
Parede de tijolo comum (20 x 10 x 5
cm)
www.autodesk.com
As Paredes podem
ser:
www.autodesk.com
As Paredes podem
ser:
www.autodesk.com
Localização e representação de uma
porta
- Representação de uma
porta
- Representação de uma
porta
- Representação de uma
porta
Esta portas não possuem dobradiças. Seu movimento é retilineo As PORTA DE CORRER mais usuais:
