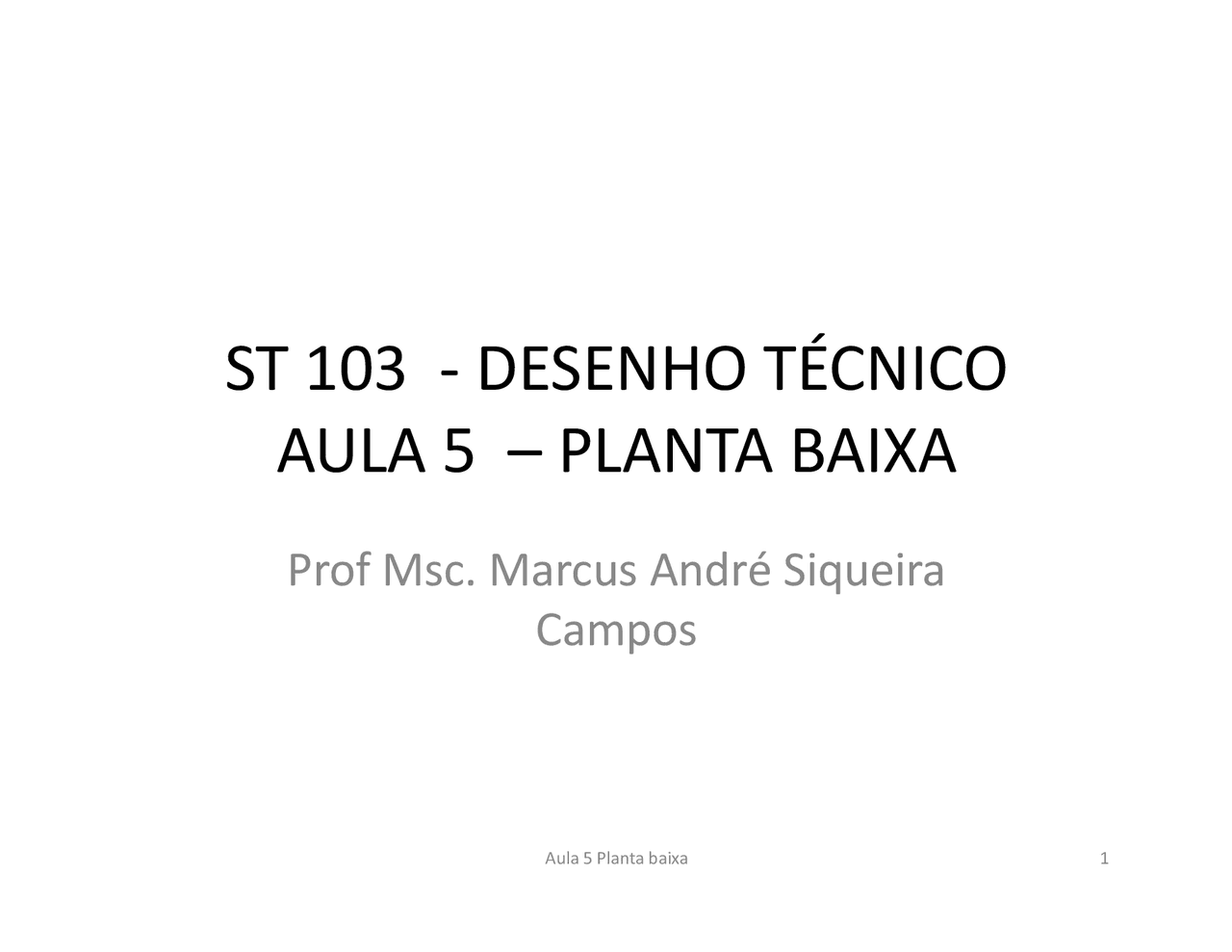

ST 103 - DESENHO TÉCNICO

AULA 5

PLANTA BAIXA

AULA 5

PLANTA BAIXA

Prof Msc. Marcus André Siqueira

Campos

Aula 5 Planta baixa

PLANTA BAIXA

-^

PLANTA DO PAVIMENTO (PLANTA BAIXA)

:^

é o

corte

horizontal

feito

acima do piso

, a distância variável, a fim de

mostrar no desenho, todos os componentes do pavimento,mostrar no desenho, todos os componentes do pavimento, como paredes, vãos de portas e janelas, equipamentos fixos emóveis (opcionais), de modo a dar uma perfeita compreensãodas divisões, circulação, iluminação e ventilação do

Aula 5 – PLANTA BAIXA

PLANTA BAIXA

PLANTA BAIXA

É a representação da projeção de um cortehorizontal a uma distância que vai de 1,20 a1,50.

Representação da divisão dos ambientes.

Representação da divisão dos ambientes.

São representados, os elementos nahorizontal (largura x comprimento).

Únicas indicações verticais

Escala : Normalmente 1:100 ou 1:

Aula 5 – Planta baixa

Ambientes

Sala^ –

Área mínima : 12 m

2

largura mínima : 2 m

Área mínima das janelas: 1/6 da área total da sala.

Área mínima das janelas: 1/6 da área total da sala.

Pé direito mínimo 2,60 m

Largura mínima da porta: 0,80 m

Aula 5 – Planta baixa

Ambientes

Cozinha^ –

Área mínima : 4 m

2

largura mínima : 1,5 m

Área mínima das janelas: 1/8 da área total da

Área mínima das janelas: 1/8 da área total da^ cozinha.

Pé direito mínimo 2,50 m

Largura mínima da porta: 0,70 m

Aula 5 – Planta baixa

PLANTA BAIXA – O QUE DEVE

APARECER?

•^

Disposição cotada dos ambientes.

-^

Cotas dos pisos

-^

Localização e cotas das janelas, portas e vãos.

-^

Indicação dos tipos de pisos

-^

Indicação dos tipos de pisos

-^

Espessura das paredes.

-^

Localização dos aparelhos sanitários nas áreasmolhadas (banheiro, cozinha e área de serviço)

-^

Móveis – opcional

-^

Armários embutidos

-^

Projeção da cobertura

Aula 5 – Planta baixa

Representações gráficas - paredes

Paredes internas – 15 cm

Paredes externas e limites – 20 cm

Paredes altas – que vão do teto ao piso – traço grosso e contínuogrosso e contínuo

Paredes a meia altura – traço médio econtínuo com indicação da altura

Aula 4 - Projeto Arquitetônico

Representações gráficas - portas

•^

As portas devem abrir para dentro do ambiente.

-^

Portas de entrada da residência usualmente são de80 cm e as demais de 70 cm.

-^

Portas nunca são colocadas diretamente em uma

-^

Portas nunca são colocadas diretamente em uma quina, pois o “batente” da porta requer algumespaço para seu acentamento.

Aula 5 – Planta baixa

Representações gráficas - portas

Aula 5 – Planta baixa

Representações gráficas - janelas

Aula 5 – Planta baixa

Representações gráficas - janelas

Aula 5 – Planta baixa

NÍVEL DO PISO

Nível de referência - cota 0

Casa construída em diferentes níveis:^ –

banheiro difere da sala (mais baixo)

Varanda mais alta que piso externo

Varanda mais alta que piso externo

Aula 5 Planta Baixa

•Sinal de + ou – em função dalocalização do NR•Deve-se colocar a indicação emtodos os ambientes

Representações gráficas - banheiro

Aula 5 – Planta baixa
