Baixe 2 Polímeros Condutores e outras Provas em PDF para Energia, somente na Docsity!
Polímeros Condutores
Introdução

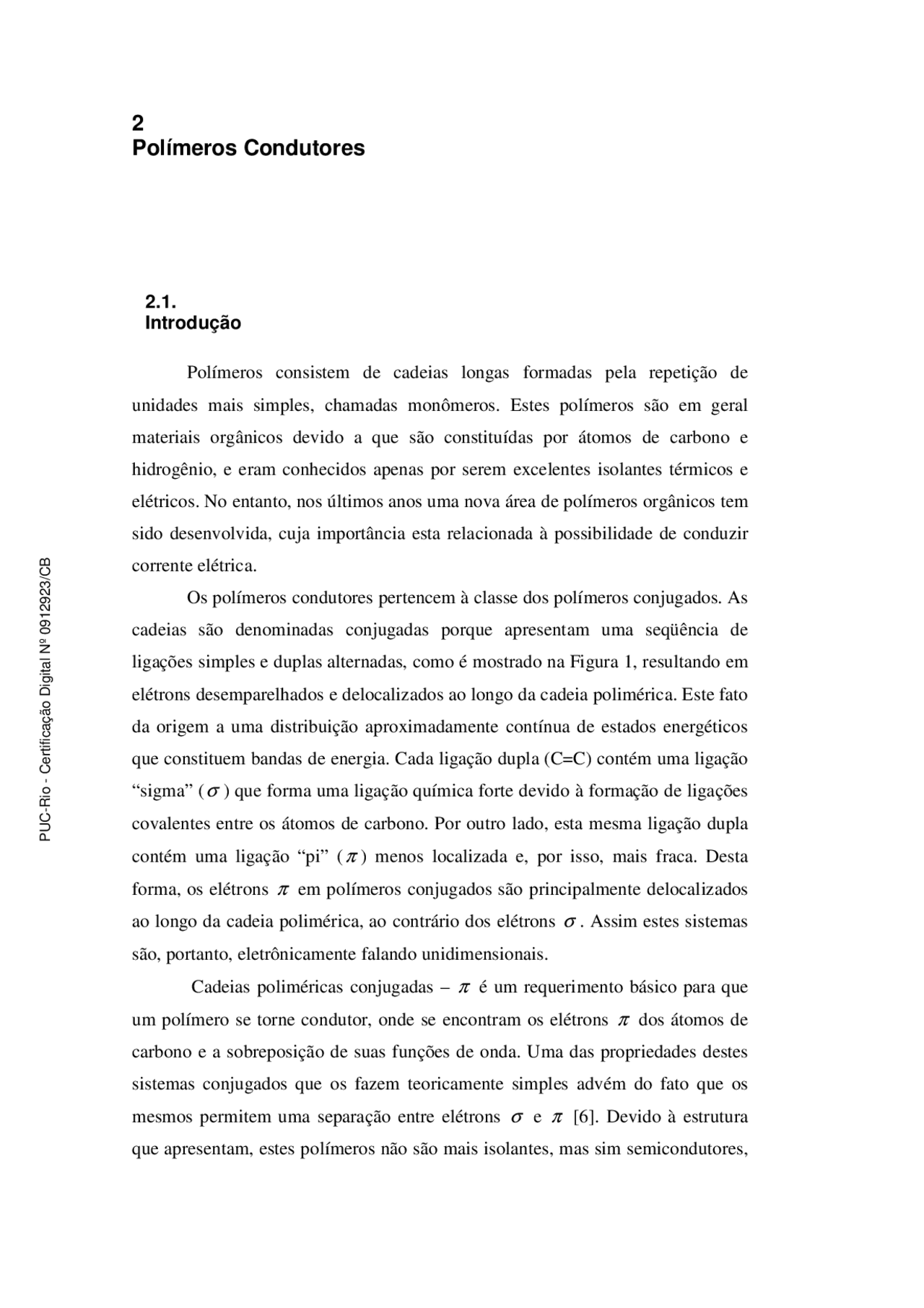

Polímeros consistem de cadeias longas formadas pela repetição de unidades mais simples, chamadas monômeros. Estes polímeros são em geral materiais orgânicos devido a que são constituídas por átomos de carbono e hidrogênio, e eram conhecidos apenas por serem excelentes isolantes térmicos e elétricos. No entanto, nos últimos anos uma nova área de polímeros orgânicos tem sido desenvolvida, cuja importância esta relacionada à possibilidade de conduzir corrente elétrica. Os polímeros condutores pertencem à classe dos polímeros conjugados. As cadeias são denominadas conjugadas porque apresentam uma seqüência de ligações simples e duplas alternadas, como é mostrado na Figura 1, resultando em elétrons desemparelhados e delocalizados ao longo da cadeia polimérica. Este fato da origem a uma distribuição aproximadamente contínua de estados energéticos que constituem bandas de energia. Cada ligação dupla (C=C) contém uma ligação “sigma” ( σ ) que forma uma ligação química forte devido à formação de ligações covalentes entre os átomos de carbono. Por outro lado, esta mesma ligação dupla contém uma ligação “pi” ( π ) menos localizada e, por isso, mais fraca. Desta forma, os elétrons π em polímeros conjugados são principalmente delocalizados ao longo da cadeia polimérica, ao contrário dos elétrons σ. Assim estes sistemas são, portanto, eletrônicamente falando unidimensionais. Cadeias poliméricas conjugadas – π é um requerimento básico para que um polímero se torne condutor, onde se encontram os elétrons π dos átomos de carbono e a sobreposição de suas funções de onda. Uma das propriedades destes sistemas conjugados que os fazem teoricamente simples advém do fato que os mesmos permitem uma separação entre elétrons σ e π [6]. Devido à estrutura que apresentam, estes polímeros não são mais isolantes, mas sim semicondutores,
podendo alguns destes elétrons π (cuja energia de ligação é muito menor que a dos elétrons sigma) serem excitados originando uma pequena condutividade. A descoberta de que o poliacetileno poderia aumentar drasticamente a sua condutividade, passando de isolante para condutor mediante um processo de oxidação - redução de elétrons também chamados de dopagem – desdopagem, os quais induzem à transição de estado isolante/condutor, através do transporte de íons para o interior e para o exterior da matriz polimérica [59], o que despertou muita atenção nos pesquisadores deste campo. Pesquisas posteriores mostraram que outros polímeros conjugados apresentavam comportamento semelhante [7].
Figura 1. Alguns tipos de polímeros conjugados.
O mecanismo de exposição do polímero a agentes oxidantes ou redutores é conhecido como dopagem, terminologia usada oriunda dos semicondutores inorgânicos. O uso de agentes oxidantes da origem a uma dopagem tipo- p e os agentes redutores ao tipo- n. A dopagem é reversível [8], assim a cadeia polimérica não é alterada de maneira permanente neste processo.
aos materiais condutores tradicionalmente utilizados. Assim, podemos encontrar uma ampla gama de trabalhos relacionados ao avanço tecnológico dos polímeros condutores e a sua aplicação como: dispositivos eletrocrômicos, supercapacitores, sensores eletroquímicos, OLEDs, células solares, membranas biomédicas, janelas inteligentes, etc. [18]
2.2. Estrutura Molecular Orgânica
Os polímeros orgânicos conjugados se caracterizam na sua grande maioria, pela estrutura molecular planar. Em moléculas orgânicas, o átomo de carbono – C
pode existir em três possíveis estados de hibridização: sp^3 , sp^2 e sp. Estes
orbitais hibridizados estão envolvidos na construção das ligações σ e ligações π. A seguir será descrita a configuração eletrônica em polímeros conjugados:
- Os orbitais de valência dos átomos de carbono apresentam três orbitais
híbridos sp^2 (plano xy ), cujos lóbulos principais são co-planares formando um ângulo de 120º entre eles deixando um elétron desemparelhado em cada átomo de carbono (figura 3).
Figura 3. Hibridização sp^2 do átomo de carbono.
- O orbital 2 pz tem seu eixo em um plano perpendicular ao plano da cadeia
que contém os três orbitais híbridos sp^2. A sobreposição entre dois orbitais p (^) z em átomos de C vizinhos leva a formação de uma ligação π e resulta em
elétrons desemparelhados e delocalizados ao longo da cadeia polimérica dando origem a uma distribuição de bandas de energia. A figura 4 mostra a ligação dupla entre dois átomos de carbonos adjacentes, onde a sobreposição de dois orbitais sp^2 forma uma ligação σ e os dois orbitais p (^) z , a ligação π.
Figura 4. Orbitais híbridos do carbono formando as ligações σ e π
A diferença de simetria dos orbitais sp^2 e pz , leva à separação dos estados
eletrônicos moleculares entre os estados conhecidos como σ e π , que são construídos unicamente a partir de orbitais de mesma simetria. Como as ligações π são mais fracas que as σ , os elétrons das ligações π em sistemas conjugados são espacialmente deslocalizadas e se estendem sobre todo o esqueleto molecular. Ao contrário ocorre com os elétrons das ligações σ que se encontram localizados entre dois átomos de carbono (no estado fundamental). A sobreposição de seus orbitais pz , formando funções de onda molecular deslocalizadas, é um requisito fundamental para que o polímero seja intrinsecamente condutor. Além disso, orbitais moleculares devem ser parcialmente preenchidos, de modo que haja elétrons livres circulando ao longo da rede.
2.3. Propriedades Eletrônicas e Físicas em Polímeros Conjugados
As propriedades eletrônicas em materiais semicondutores inorgânicos convencionais dependem da sua estrutura da banda. Quando as bandas estão cheias ou vazias, não ocorre condução. Entre estas bandas de energias permitidas
conjunto de orbitais ligantes π , ou banda π , é denominada de HOMO (Highest Occupied Molecular Orbital). Para uma cadeia polimérica infinita, a interação coulombiana entre os orbitais π fará com que o elétron fique deslocalizada na cadeia polimérica, surgindo uma distribuição aproximadamente contínua de estados energéticos, criando uma distribuição de bandas de energia [58]. A interação entre os orbitais ligantes π (HOMO) assemelha-se à banda de valência e a interação entre os
orbitais antiligantes π * (LUMO) assemelha-se à banda de condução dos
semicondutores inorgânicos, conforme ilustrado na figura 6.
Banda π*
Banda π
Banda σ*
Banda σ
gap
LUMO
HOMO
Energia
6 x pz
18 x sp^2
Figura 6. A sobreposição entre os orbitais π e a sobreposição entre os orbitais π* dos átomos de carbono produzem uma distribuição de estados eletrônicos que se assemelham a uma estrutura de bandas. Formação do HOMO e LUMO.
Como já visto, dependendo da ocupação eletrônica e da energia associada ao “ gap ”, um sólido é classificado como: isolante, semicondutor ou condutor. Desta forma, quase todos os polímeros conjugados são semicondutores com gap geralmente da ordem de 1,5 a 3,0 eV. A figura 7 lista as unidades de repetição e condutividades de alguns polímeros conjugados comuns, mostrando seu gap característico.
Figura 7. Diferentes tipos de polímeros conjugados apresentando seu respectivo gap característico.
No caso dos polímeros condutores, que são seqüências planares ou quase planares de ligações simples e duplas alternantes ao longo da cadeia, a condutividade eletrônica resulta da mobilidade dos portadores de carga introduzidos no sistema conjugado π (dos orbitais p (^) z ) através da dopagem.
Dopagem em polímeros condutores é conseguida através de um processo de oxidação (retirada de elétrons - dopagem tipo- p ) ou redução (doador de elétrons - dopagem tipo- n ). O termo dopagem é utilizado em analogia aos semicondutores inorgânicos cristalinos, sugerindo semelhanças com os polímeros intrinsecamente condutores, porém, o que difere no processo de dopagem nos polímeros é o fato de que as impurezas não são introduzidas diretamente na cadeia
poliacetileno, do poli(p-fenileno) e do polipirrol não estar associada aos elétrons desemparelhados, mas sim a portadores de cargas de spin zero [15]. Desta forma, surgiu um modelo baseando-se na existência de defeitos estruturais na cadeia, originados durante a polimerização, com a formação de radicais não dopados. Assim, por exemplo, o trans-poliacetileno (Figura 8), apresenta um defeito deslocalizado denominado sóliton neutro, o qual cria um nível de energia semipreenchido com um elétron no meio da região do gap. Mediante processos de oxidação ou redução é possível adicionar ou remover elétrons originando sólitons sem spin , constatando-se que a condução de elétrons envolve apenas bandas totalmente preenchidas no estado fundamental [14].
Figura 8. Estrutura de bandas para a forma trans-poliacetileno, contendo as formas solitónicas: (a) carregada positivamente, (b) neutra e (c) carregada negativamente [14,17].
Para polímeros que apresentam estados fundamentais não degenerados, como o polipirrol, o modelo utilizado envolve a formação de polarons e bipolarons, formando assim níveis de energia entre a banda de condução e a banda de valência. Neste modelo, os polarons e bipolarons estão livres para se movimentarem ao longo da cadeia polimérica, resultando na condutividade eletrônica [17]. Quando um elétron é removido do topo da banda de valência do polímero condutor, originando uma vaga, ocorre a formação de um cátion radical também chamado de polaron. Um polaron é definido como um íon radical que
carrega tanto um elétron desemparelhado de spin ½ e uma carga positiva sem spin [15], e que está associado a uma distorção do retículo (da forma aromática para a forma quinóide) e à presença de estados localizados no gap. Na formação do polaron, a banda de valência permanece cheia e a de condução vazia (vide figura
- não ocorrendo o aparecimento do caráter metálico, uma vez que, o nível parcialmente ocupado se encontra no gap [16].
Figura 9. Oxidações do polipirrol e a criação dos estados de polaron e bipolaron.
A remoção de um segundo elétron em uma cadeia já apresentando um polaron resulta na formação de um bipolaron. O bipolaron é definido como um par de cargas iguais, dicátion com spin igual a zero, associado a uma forte distorção do retículo [15, 16]. A formação de um bipolaron é termodinamicamente mais favorável comparada à formação de dois polarons, uma vez que a formação do bipolaron produz um grande decréscimo da energia de ionização comparada com a formação de dois polarons (para o caso do polipirrol).
