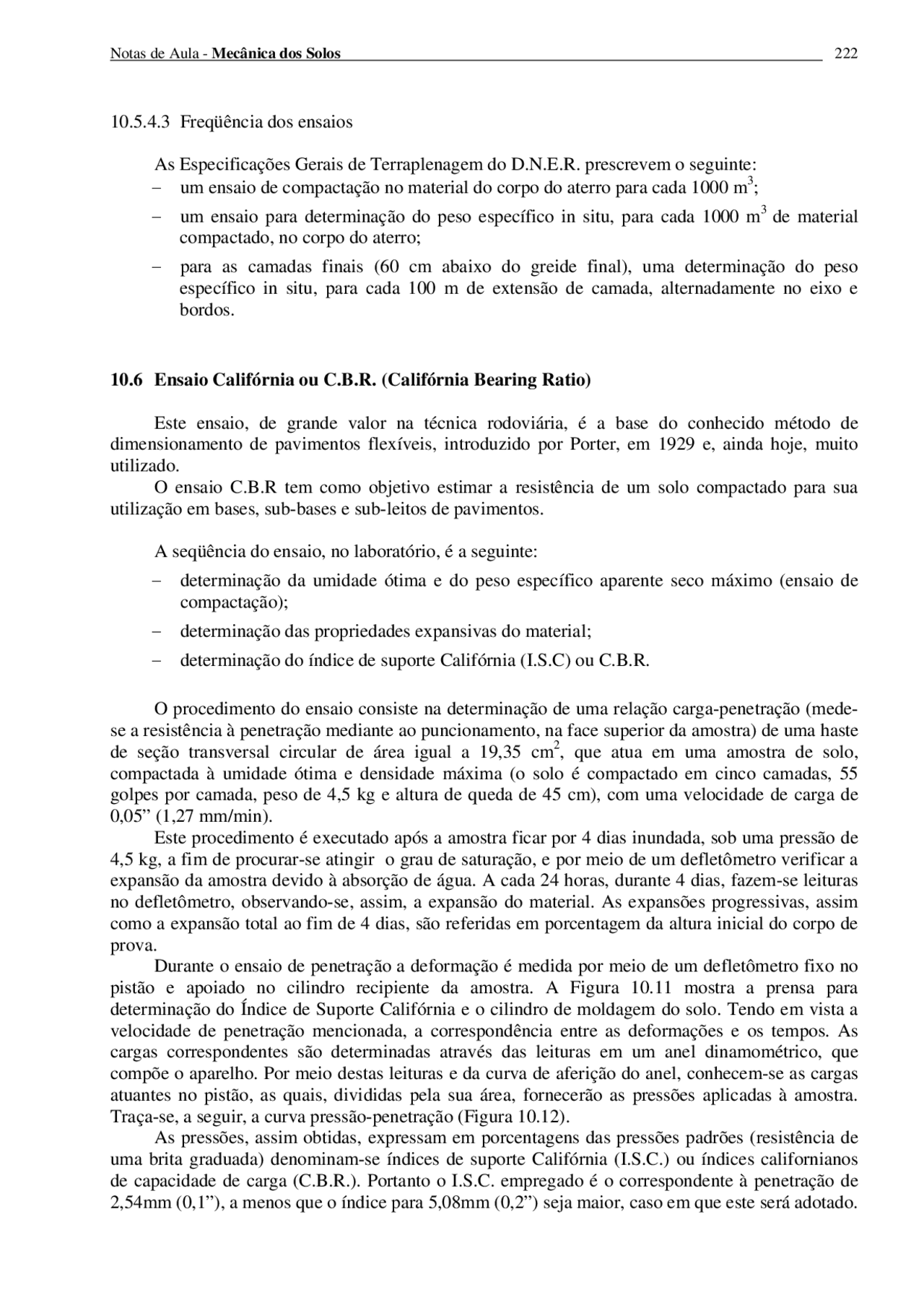

10.5.4.3 Freqüência dos ensaios
As Especificações Gerais de Terraplenagem do D.N.E.R. prescrevem o seguinte:
− um ensaio de compactação no material do corpo do aterro para cada 1000 m3;
− um ensaio para determinação do peso específico in situ, para cada 1000 m3 de material
compactado, no corpo do aterro;
− para as camadas finais (60 cm abaixo do greide final), uma determinação do peso
específico in situ, para cada 100 m de extensão de camada, alternadamente no eixo e
bordos.
10.6 Ensaio Califórnia ou C.B.R. (Califórnia Bearing Ratio)
Este ensaio, de grande valor na técnica rodoviária, é a base do conhecido método de
dimensionamento de pavimentos flexíveis, introduzido por Porter, em 1929 e, ainda hoje, muito
utilizado.
O ensaio C.B.R tem como objetivo estimar a resistência de um solo compactado para sua
utilização em bases, sub-bases e sub-leitos de pavimentos.
A seqüência do ensaio, no laboratório, é a seguinte:
− determinação da umidade ótima e do peso específico aparente seco máximo (ensaio de
compactação);
− determinação das propriedades expansivas do material;
− determinação do índice de suporte Califórnia (I.S.C) ou C.B.R.
O procedimento do ensaio consiste na determinação de uma relação carga-penetração (mede-
se a resistência à penetração mediante ao puncionamento, na face superior da amostra) de uma haste
de seção transversal circular de área igual a 19,35 cm2, que atua em uma amostra de solo,
compactada à umidade ótima e densidade máxima (o solo é compactado em cinco camadas, 55
golpes por camada, peso de 4,5 kg e altura de queda de 45 cm), com uma velocidade de carga de
0,05” (1,27 mm/min).
Este procedimento é executado após a amostra ficar por 4 dias inundada, sob uma pressão de
4,5 kg, a fim de procurar-se atingir o grau de saturação, e por meio de um defletômetro verificar a
expansão da amostra devido à absorção de água. A cada 24 horas, durante 4 dias, fazem-se leituras
no defletômetro, observando-se, assim, a expansão do material. As expansões progressivas, assim
como a expansão total ao fim de 4 dias, são referidas em porcentagem da altura inicial do corpo de
prova.
Durante o ensaio de penetração a deformação é medida por meio de um defletômetro fixo no
pistão e apoiado no cilindro recipiente da amostra. A Figura 10.11 mostra a prensa para
determinação do Índice de Suporte Califórnia e o cilindro de moldagem do solo. Tendo em vista a
velocidade de penetração mencionada, a correspondência entre as deformações e os tempos. As
cargas correspondentes são determinadas através das leituras em um anel dinamométrico, que
compõe o aparelho. Por meio destas leituras e da curva de aferição do anel, conhecem-se as cargas
atuantes no pistão, as quais, divididas pela sua área, fornecerão as pressões aplicadas à amostra.
Traça-se, a seguir, a curva pressão-penetração (Figura 10.12).
As pressões, assim obtidas, expressam em porcentagens das pressões padrões (resistência de
uma brita graduada) denominam-se índices de suporte Califórnia (I.S.C.) ou índices californianos
de capacidade de carga (C.B.R.). Portanto o I.S.C. empregado é o correspondente à penetração de
2,54mm (0,1”), a menos que o índice para 5,08mm (0,2”) seja maior, caso em que este será adotado.
