prof. Agda

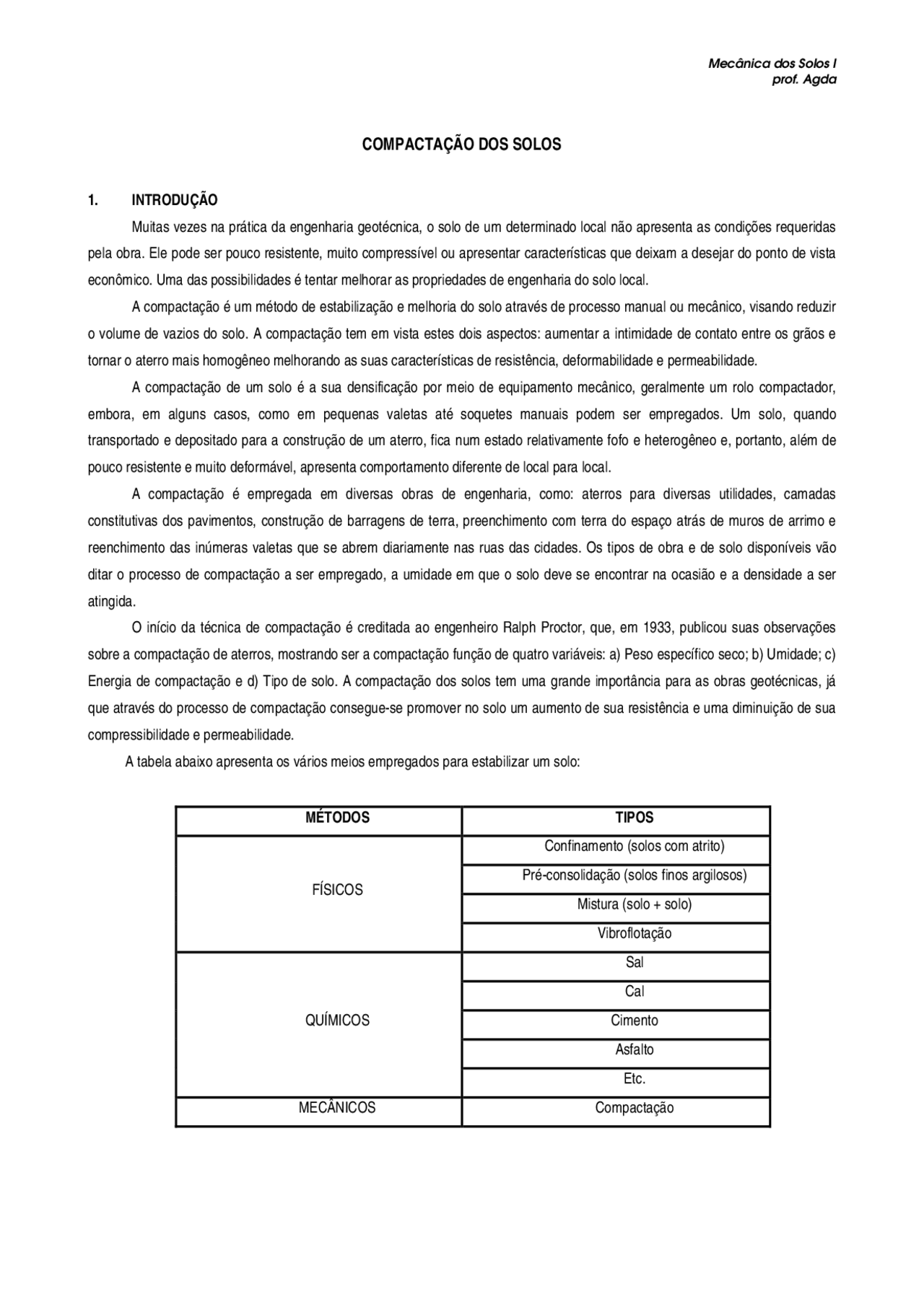

COMPACTAÇÃO DOS SOLOS
1. INTRODUÇÃO
Muitas vezes na prática da engenharia geotécnica, o solo de um determinado local não apresenta as condições requeridas pela obra. Ele pode ser pouco resistente, muito compressível ou apresentar características que deixam a desejar do ponto de vista econômico. Uma das possibilidades é tentar melhorar as propriedades de engenharia do solo local. A compactação é um método de estabilização e melhoria do solo através de processo manual ou mecânico, visando reduzir o volume de vazios do solo. A compactação tem em vista estes dois aspectos: aumentar a intimidade de contato entre os grãos e tornar o aterro mais homogêneo melhorando as suas características de resistência, deformabilidade e permeabilidade. A compactação de um solo é a sua densificação por meio de equipamento mecânico, geralmente um rolo compactador, embora, em alguns casos, como em pequenas valetas até soquetes manuais podem ser empregados. Um solo, quando transportado e depositado para a construção de um aterro, fica num estado relativamente fofo e heterogêneo e, portanto, além de pouco resistente e muito deformável, apresenta comportamento diferente de local para local. A compactação é empregada em diversas obras de engenharia, como: aterros para diversas utilidades, camadas constitutivas dos pavimentos, construção de barragens de terra, preenchimento com terra do espaço atrás de muros de arrimo e reenchimento das inúmeras valetas que se abrem diariamente nas ruas das cidades. Os tipos de obra e de solo disponíveis vão ditar o processo de compactação a ser empregado, a umidade em que o solo deve se encontrar na ocasião e a densidade a ser atingida. O início da técnica de compactação é creditada ao engenheiro Ralph Proctor, que, em 1933, publicou suas observações sobre a compactação de aterros, mostrando ser a compactação função de quatro variáveis: a) Peso específico seco; b) Umidade; c) Energia de compactação e d) Tipo de solo. A compactação dos solos tem uma grande importância para as obras geotécnicas, já que através do processo de compactação consegue-se promover no solo um aumento de sua resistência e uma diminuição de sua compressibilidade e permeabilidade. A tabela abaixo apresenta os vários meios empregados para estabilizar um solo:
MÉTODOS TIPOS
FÍSICOS
Confinamento (solos com atrito) Pré-consolidação (solos finos argilosos) Mistura (solo + solo) Vibroflotação
QUÍMICOS
Sal Cal Cimento Asfalto Etc. MECÂNICOS Compactação
prof. Agda
2. DIFERENÇAS ENTRE COMPACTAÇÃO E ADENSAMENTO
Pelo processo de compactação, a diminuição dos vazios do solo se dá por expulsão do ar contido nos seus vazios, de forma diferente do processo de adensamento, onde ocorre a expulsão de água dos interstícios do solo. As cargas aplicadas quando compactamos o solo são geralmente de natureza dinâmica e o efeito conseguido é imediato, enquanto que o processo de adensamento é deferido no tempo (pode levar muitos anos para que ocorra por completo, a depender do tipo de solo) e as cargas são normalmente estáticas.
3. ENSAIO DE COMPACTAÇÃO Aplicando-se uma certa energia de compactação (um certo número de passadas de um determinado equipamento no campo ou um certo número de golpes de um soquete sobre o solo contido num molde), a massa específica resultante é função da umidade em que o solo estiver. Quando se compacta com umidade baixa, o atrito as partículas é muito alto e não se consegue uma significativa redução de vazios. Para umidades mais elevadas, a água provoca um certo efeito de lubrificação entre as partículas, que deslizam entre si, acomodando-se num arranjo mais compacto. Na compactação, as quantidades de partículas e de água permanecem constantes; o aumento da massa específica corresponde à eliminação de ar dos vazios. Há, portanto, para a energia aplicada, um certo teor de umidade, denominado umidade ótima, que conduz a uma massa específica máxima, ou uma densidade máxima. 4. ENSAIO NORMAL DE COMPACTAÇÃO
O ensaio de Proctor foi padronizado no Brasil pela ABNT (NBR 7.182/86). Em última revisão, esta norma apresenta diversas alternativas para a realização do ensaio. Descreveremos inicialmente, nos seus aspectos principais, aquela que corresponde ao ensaio original e que ainda é a mais empregada. A amostra deve ser previamente seca ao ar e destorroada. Inicia-se o ensaio, acrescentando-se água até que o solo fique com cerca de 5% de umidade abaixo da umidade ótima. Não é tão difícil perceber isto, como poderia parecer à primeira vista. Ao se manusear um solo, percebe-se uma umidade relativa que depende dos limites de liquidez e de plasticidade.
- Uma porção do solo é colocada num cilindro padrão (10cm de diâmetro, altura de 12,73cm, volume de 1.000cm^3 ) e submetida a 26 golpes de um soquete com massa de 2,5Kg e caindo de 30,5cm, ver Figura 01. Anteriormente, o número de golpes era de 25; a alteração da norma para 26 foi feita para ajustar a energia de compactação ao valor de outras normas internacionais. Levando em conta que as dimensões do cilindro padronizado no Brasil são um pouco diferente das demais. A porção do solo compactado deve ocupar cerca de um terço da altura do cilindro. O processo é repetido mais duas vezes, atingindo-se uma altura um pouco superior à do cilindro, o que é possibilitado por um anel complementar. Acerta-se o volume raspando o excesso.
- Determina-se a massa específica do corpo de prova obtido. Com uma amostra de seu interior, determina-se a umidade, Com estes dois valores, calcula-se a densidade seca. A amostra é destorroada, a umidade aumentada (cerca de 2%), nova compactação é feita, e novo par de valores umidade-densidade seca é obtido. A operação é repetida até que se perceba que a densidade, depois de ter subido, já tenha caído em duas ou três operações sucessivas. Note-se que, quando a densidade úmida se mantém constante em duas tentativas sucessivas, a densidade seca já caiu. Se o ensaio começou, de fato, com umidade 5% abaixo da ótima, e os acréscimos forem de 2% a cada tentativa, com 5 determinações o ensaio estará concluído (geralmente não são necessárias mais do que 6 determinações).
prof. Agda w – teor de umidade.
Figura 02: Curva de Compactação
O ramo da curva de compactação anterior ao valor de umidade ótima é denominado de “ramo seco” e o trecho posterior de “ramo úmido” da curva de compactação. No ramo seco, a umidade é baixa, a água contida nos vazios do solo está sob o efeito capilar e exerce uma função aglutinadora entre as partículas. À medida que se adiciona água ao solo ocorre a destruição dos benefícios da capilaridade, tornando-se mais fácil o rearranjo estrutural das partículas. No ramo úmido, a umidade é elevada e a água se encontra livre na estrutura do solo, absorvendo grande parte da energia de compactação.
6. VALORES TÍPICOS
De maneira geral, os solo argilosos apresentam densidades secas baixas e umidade ótimas elevadas. Solos siltosos apresentam também valores baixos de densidade, freqüentemente com curvas de laboratório bem abatidas. As areias com pedregulhos, bem graduados e pouco argilosos, apresentam densidades secas máximas elevadas e umidades ótimas baixas.
7. METODOS ALTERNATIVOS DE COMPACTAÇÃO
A norma Brasileira de ensaio de compactação prevê as seguintes alternativas de ensaio: a) Ensaio sem reuso do material: é utilizada uma amostra virgem para cada ponto da curva; b) Ensaio sem secagem previa do material: dificulta a homogeneização da umidade. Para alguns solos a influência da pré- secagem é considerável; c) Ensaio em solo com pedregulho: quando o solo tiver pedregulho a norma NBR 7.182/86 indica que a compactação seja feita num cilindro maior, com 15,24cm de diâmetro e 11,43 cm de altura, volume de 2.085 cm^3. Neste caso o solo é compactado em cinco camadas, aplicando-se 12 golpes por camada, com um soquete mais pesado e com maior altura de queda do que o anterior (massa de 4,536 kg e altura de queda de 47,5 cm).
8. ENERGIA DE COMPACTAÇÃO A densidade seca máxima e a umidade ótima determinada no ensaio descrito como Ensaio Normal de Compactação ou Ensaio Proctor Normal não são índices físicos do solo. Estes valores dependem da energia aplicada na compactação. Chama-se
prof. Agda
energia de compactação ou esforço de compactação ao trabalho executado, referido a unidade de volume de solo após compactação. A energia de compactação é dada pela seguinte fórmula:
V
EC =M.H.Ng.Nc
Sendo: M – massa do soquete; H – altura de queda do soquete; Ng – o número de golpes por camada; Nc – número de camadas; V – volume de solo compactado.
9. INFLUÊNCIA DA ENERGIA DE COMPACTAÇÃO A medida que se aumenta a energia de compactação, há uma redução do teor de umidade ótimo e uma elevação do valor do peso específico seco máximo. O gráfico da figura 03 mostra a influência da energia de compactação no teor de umidade ótimo hótimo e no peso específico seco máximo γdmáx. Tendo em vista o surgimento de novos equipamentos de campo, de grande porte, com possibilidade de elevar a energia de compactação e capazes de implementar uma maior velocidade na construção de aterros, houve a necessidade de se criar em laboratório ensaios com maiores energias que a do Proctor Normal. As energias de compactação usuais são de 6kgf/cm^3 para o Proctor Normal, 12,6 kgf/cm^3 para o Proctor Intermediário e 25 kgf/cm^3 para o Proctor Modificado.
Figura 03: Influência da energia de compactação γdmáx e hótimo
9.1 Ensaio Proctor Normal O ensaio Proctor Normal utiliza o cilindro de 10 cm de diâmetro, altura de 12,73cm e volume de 1.000cm^3 é submetida a 26 golpes de um soquete com massa de 2,5Kg e caindo de 30,5cm. Corresponde ao efeito de compactação com os equipamentos convencionais de campo.
9.2 Ensaio Modificado O ensaio Modificado utiliza o cilindro de 15,24 cm de diâmetro, 11,43 cm de altura, 2.085 cm^3 de volume, peso do soquete de 4,536 kg e altura de queda de 45,7 cm aplicando-se 55 golpes por camada. É utilizado nas camadas mais importantes do pavimento, para os quais a melhoria das propriedades do solo, justifica o emprego de uma maior energia de compactação.
