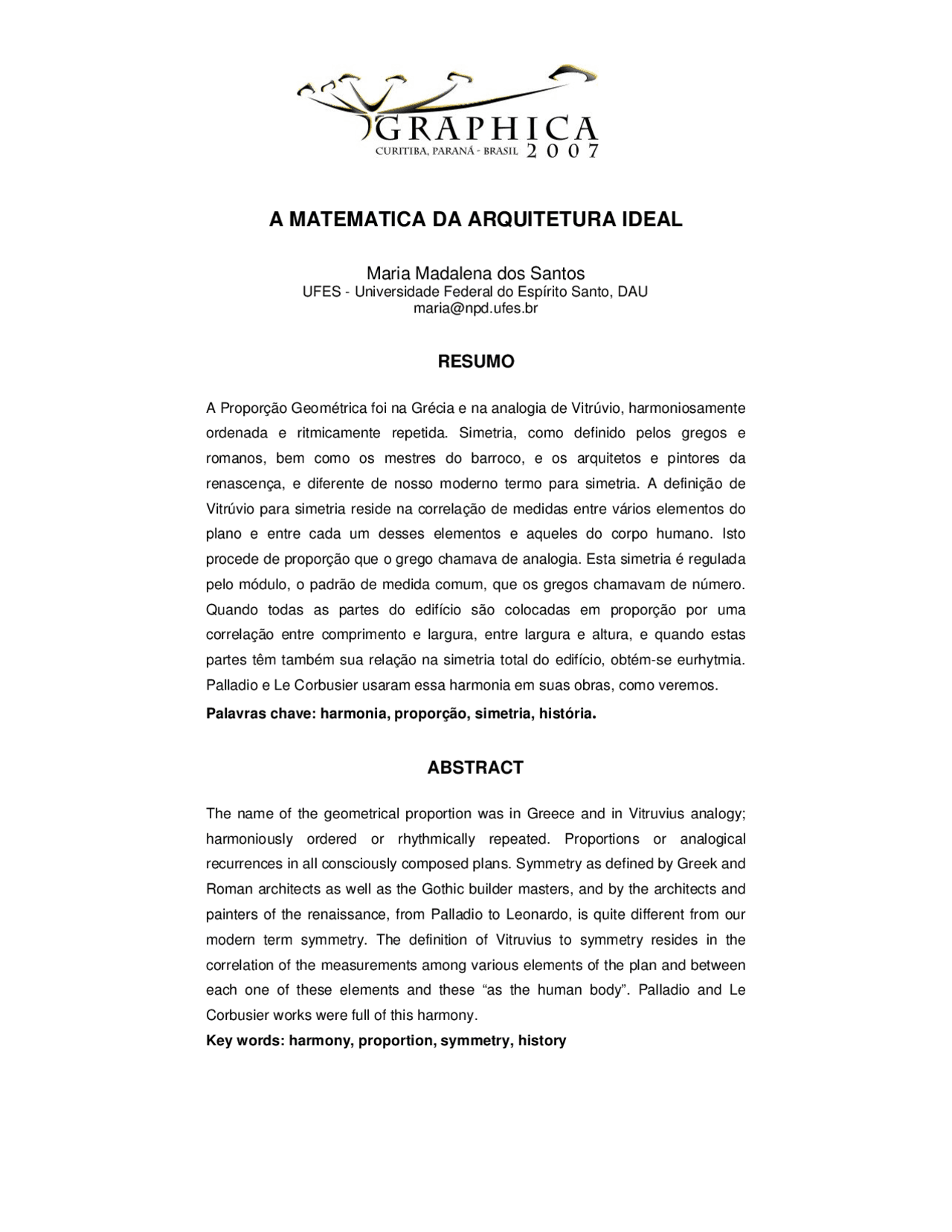

A MATEMATICA DA ARQUITETURA IDEAL
Maria Madalena dos Santos
UFES - Universidade Federal do Espírito Santo, DAU [email protected]
RESUMO
A Proporção Geométrica foi na Grécia e na analogia de Vitrúvio, harmoniosamente ordenada e ritmicamente repetida. Simetria, como definido pelos gregos e romanos, bem como os mestres do barroco, e os arquitetos e pintores da renascença, e diferente de nosso moderno termo para simetria. A definição de Vitrúvio para simetria reside na correlação de medidas entre vários elementos do plano e entre cada um desses elementos e aqueles do corpo humano. Isto procede de proporção que o grego chamava de analogia. Esta simetria é regulada pelo módulo, o padrão de medida comum, que os gregos chamavam de número. Quando todas as partes do edifício são colocadas em proporção por uma correlação entre comprimento e largura, entre largura e altura, e quando estas partes têm também sua relação na simetria total do edifício, obtém-se eurhytmia. Palladio e Le Corbusier usaram essa harmonia em suas obras, como veremos.
Palavras chave: harmonia, proporção, simetria, história.
ABSTRACT
The name of the geometrical proportion was in Greece and in Vitruvius analogy; harmoniously ordered or rhythmically repeated. Proportions or analogical recurrences in all consciously composed plans. Symmetry as defined by Greek and Roman architects as well as the Gothic builder masters, and by the architects and painters of the renaissance, from Palladio to Leonardo, is quite different from our modern term symmetry. The definition of Vitruvius to symmetry resides in the correlation of the measurements among various elements of the plan and between each one of these elements and these “as the human body”. Palladio and Le Corbusier works were full of this harmony. Key words: harmony, proportion, symmetry, history
1 Introdução
Existem dois tipos de beleza: a natural e a proveniente dos costumes. A natural consiste, devido às leis da geometria, em Homogeneidade, Simetria e Proporção. A beleza proveniente do costume origina da necessidade. Dai provêm erros simples, possivelmente porque a verdadeira beleza é sempre a natural ou beleza geométrica. Figuras geométricas são de natureza tão agradáveis quanto irregulares: o quadrado e o circulo são os mais belos (figura 01), seguidos do paralelogramo e da oval. Existem apenas duas belas orientações da linha reta, quer dizer, a linha vertical e a linha horizontal. Isto vem absolutamente assim da natureza, porque nada é tão firme como a linha vertical (ROWE, 1976).
Figura 01 – Quadrado e círculo como sinônimo de beleza
A convicção, desde o grego clássico, de que a ordem no universo estabeleceu-se em números é tão grande quanto à de que em número se fundamenta a beleza artística. Vitruvio realizou uma mistura de método aritmético e proporção geométrica no projeto de uma regra de medidas, que ele abordou na disponibilidade de estimar razão. Sua representação de arquitetura agradável alimenta-se da idéia clássica grega de número, na qual foram fundamentados a beleza e o trabalho artístico. Vitruvio foi o primeiro, que se tem noticias a quase exclusivamente usar o recurso da proporção humana como argumento racional para determinar formas que devem ser sentidas como belas. Prova maior da beleza pura e geométrica e o homo vitruvianus , que foi inserido no círculo e no quadrado para demonstrar a perfeição da proporção humana. Desde então o antropomorfismo, sempre foi usado na arquitetura, em todas as obras sobre harmonia, não apenas no renascimento, mas também no barroco, assim como a arquitetura moderna (Ernest Neufert e Le Corbusier), se inspirou no antropomorfismo tradicional (FRINGS, 1998).
2 A base na Idade Antiga e Idade Média
Vitruvio vale-se das antigas comparações, na área política, com o organismo humano. Pois no tempo do sofismo, Platão introduziu o Estado como organismo ou como unidade individum; em
claramente foi proposta a proporção como grandeza de comparação de partes soltas como um todo e dai distinguir a simetria, que da comparação da parte solta, seguem uma pequena unidade fundamental. Alguns autores tratam o atual conceito de proporção como a harmonia na simetria de Vitrúvio, mas sua proporção considera somente “a pura proporção numérica”. O concreto exemplo para modelagem bem proporcional, para Vitrúvio é: ”como no corpo humano de articulações, pé, mão, dedo e resto de partes do corpo que a qualidade do ritmo simétrico, assim também e na execução das obras de construção”.
4 A Proporção Humana
Vitrúvio fez um dos mais conhecidos estudos sobre simetria dos templos e apresenta a proporção entre as partes do corpo tal qual a cabeça seria 1/8 da altura do corpo, os pés seriam 1/6 do corpo e a face seria 1/10 do corpo. Essa regra indica espantosa diferença com a natural harmonia corporal, como fazem alguns comentários da renascença, que muitos estimulam a correção. Assim, Leonardo da Vinci, informa para largura do busto como ¼ da altura do corpo, cuja razão aplica-se sobre os ombros. Da Vinci também reduziu o pescoço de 1/15 do corpo humano para 1/24 e o pé de 1/6 da altura do corpo para 1/7 (figura 02).
Figura 02 – Homem Vitruviano
No homem vitruviano, que com membros abertos deixa-se tocar por um círculo, cujo centro situa-se no umbigo. Um quadrado resulta da igualdade de altura a largura sobre os braços estendidos, cujo ponto médio fica no sexo, como mostra o desenho realista de Da Vinci. De fato a maioria das ilustrações da Idade Media mostram a simpatia por microcosmos e macrocosmos como uma figura masculina com medidas dos membros estendidos no circulo, raramente em retângulo ou quadrado. Vitrúvio também discute os números perfeitos, seis e dez, cuja adição dá o perfeito número
- A perfeição será explicada em relação às reduzidas medidas humanas como dedo, palma, pé e braço. A discussão de número perfeito é baseada na forma humana. Vitrúvio coloca a metade do corpo humano como forma perfeita, por ordem numérica como exemplo para
arquitetura. O que não pode ser tomada da simetria do corpo “a média proporcional”, e a razão geométrica de Pitágoras.
5 Contribuições de Palladio e Le Corbusier na Arquitetura Harmônica
Como tipo ideal de construção, Palladio planejou a Villa Capa-Rotonda. Porque ela foi pensada matematicamente, abstrata, quadrada e sem função conhecida, bem como totalmente inesquecível, suas construções são divulgadas e apreciadas universalmente. Para Palladio, uma casa deve refletir por séculos a ordem harmônica de sua concepção e de seus ocupantes. Palladio deve ter se sentido em casa na província Poussius entre seu volume geométrico claro e o aspecto de natureza virgem que Le Corbusier fez alusão. Le Corbusier, que elaborou uma escala harmônica relacionando proporções humanas com a razão áurea, inscreve um corpo humano em um duplo quadrado, sendo considerado como a mais significativa tentativa moderna de relacionar arquitetura com medidas humanas orientada por uma ordem matemática (LE CORBUSIER, 1995). A Vila Stein de Le Corbusier e a Vila Malcontenda de Palladio são interpretadas como construções monolíticas, e sob consideração de diferentes tratamentos dos telhados se confirmam, que ambos os edifícios com oito unidades de comprimento, 5 ½ de largura e 5 de altura. Além disso, há uma estrutura semelhante na distribuição (figura 03). Ambas as casas demonstram um alterado ritmo duplicado e simples intervalo espacial, e cada casa apresenta um idêntico ritmo, 3 partes do corpo da casa (NAREDI, 1995; ROWE,1976).
Figura 03 – À esquerda Vila Stein e à direita Vila Malcontenda.
Pela utilização do resultado 1/2 unidade rítmica construiu Le Corbusier uma concentração no meio do terreno e deixou por isso o peso sobre outra parte, enquanto em Palladio a dominância transcorre, salvo pelo qual ele concentrou a delicadeza muito forte nestas duas áreas. Aqui Palladio vai da disposição lógica de motivo geral conhecido, mas ele procura uma base construtiva para denominar a simetria do projeto.
6 Conclusões
Realizou-se uma abordagem da importância da harmonia na arquitetura desde o classicismo grego, para os quais harmonia era sinônimo de simetria e proporção. Vitrúvio cria um módulo de medidas relacionadas com o corpo humano, já que este é simétrico com partes proporcionais entre si, considera que uma obra arquitetônica também deve ser constituída de partes proporcionais entre si contidos em um todo simétrico. Na idade média, vários artistas se valeram da simetria grega para desenvolver suas obras, sendo Leon Albert quem sistematiza o princípio fundamental vitruviano sobre partes das construções, materiais, funções e proporções. Algumas relações de proporções, no corpo humano, definidas por Vitrúvio foram corrigidas por Da Vinci na renascença, sendo Palladio quem publica uma vasta obra relacionando proporções e simetrias entre as diferentes partes da construção. A Vila Retonda tem ritmo de distribuição semelhante à Vila Stein projetada por Le Corbusier, cujo Modulor é considerado como a mais conceituada tentativa moderna de se estabelecer um sistema de medidas relacionado com o corpo humano. Hoje consideramos a harmonia como uma transformação projetiva, desenvolvido por Desargues, não necessariamente sendo simétrica, mas toda simetria é considerada como caso particular de harmonia, assim como a auricidade.
Referências
[1] FRINGS, Marcus: Mensch und Mass: anthropomorphe elemente in der Arquitekturtheorie des Quattrocento , Weimar:VDG,1998. [2] GHYKA, Matila, The Geometry of art and Life , New York: Dover Publivations,1977. [3] IVINS, William M., Art & Geometry: A study in space intuitions , NY: Dover, 1964. [4] LE CORBUSIER, Der Modulor , Stuttgartt: Deutsch verlag, [5] NARED, Rainer, Architektr & Harmonie , Koln: Dumont,1995. [6] ROWE, Colin, Die Mathematik der idealen Villa und andere Essays , Berlin:Birkhauser, 1998 [7] SANTOS, Maria M., A Expressão Gráfica, história e problemas. In: Anais do Gráphica2000, Ouro Preto: ABEG, 06/2000. [8] SANTOS, Maria M ., A Geometria Projetiva como base da Geometria Descritiva. In: Anais do Gráphica2001, São Paulo: ABEG, 06/2001. [9] SELLENRIEK, Jörg. Zirkel und Lineal , München: Callwey, 1987.
