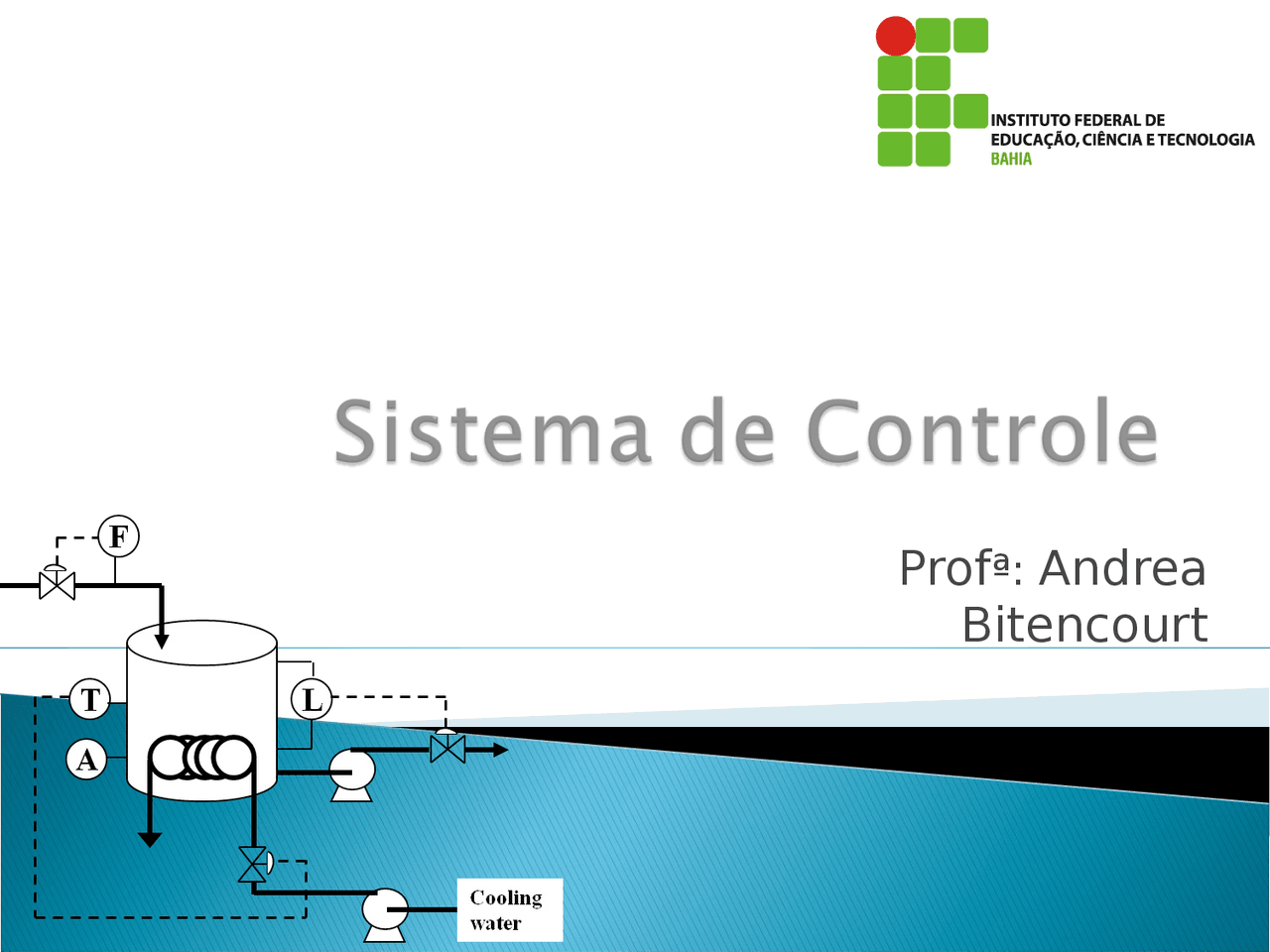

Profª: Andrea

Bitencourt

I suppose that I should have paid attention in Process Control!

 Um sistema de controle é um grupo de componentes integrados de tal forma a regular uma energia de entrada para obter uma saída desejada.



Um controlador deve ter, no mínimo, as seguintes

características:

◦ (^) receber um sinal com o valor da variável controlada (PV); ◦ (^) receber um setpoint (SP); ◦ (^) gerar um sinal de saída para o elemento final de controle; ◦ (^) receber um comando de seleção de pelo menos dois modos: MANUAL e AUTOMÁTICO

◦ Elemento de Medição: São dispositivos com os

quais se consegue detectar (medir) alterações

nas variáveis do processo.

◦ Transmissores: São dispositivos que sentem as

variáveis de processo através de elementos

primários e enviam sinais padronizados para

outros instrumentos como controladores e

registradores.

◦ Controladores: São instrumentos que,

baseados num set-point (valor desejado), enviam

sinais a elementos finais de controle com

objetivo de fazer com que a variável se iguale ou

aproxime dele.

◦ Elementos finais de controle : É quem atua na

variável manipulada em função de um sinal de

comando/controle recebido. Normalmente é uma

válvula.

 AÇÃO DE CONTROLE: é a maneira pela qual o controlador automático produz o sinal de controle.

• Ação Direta = A ação direta significa que o aumento da medição implica no aumento da saída do controlador -> Se PV aumenta, MV aumenta.
• Ação Reversa (Inversa) = A ação inversa significa que o aumento da medição provoca a diminuição da saída do controlador -> Se PV aumenta, MV diminui.  Obs.: A escolha da ação do controlador depende da ação da válvula de controle.

Ação?

Ação?



Próxima aula:

 Malha Aberta e Fechada



Referência:

• (^) Ribeiro, Marco Antonio, Controle de Processo,
