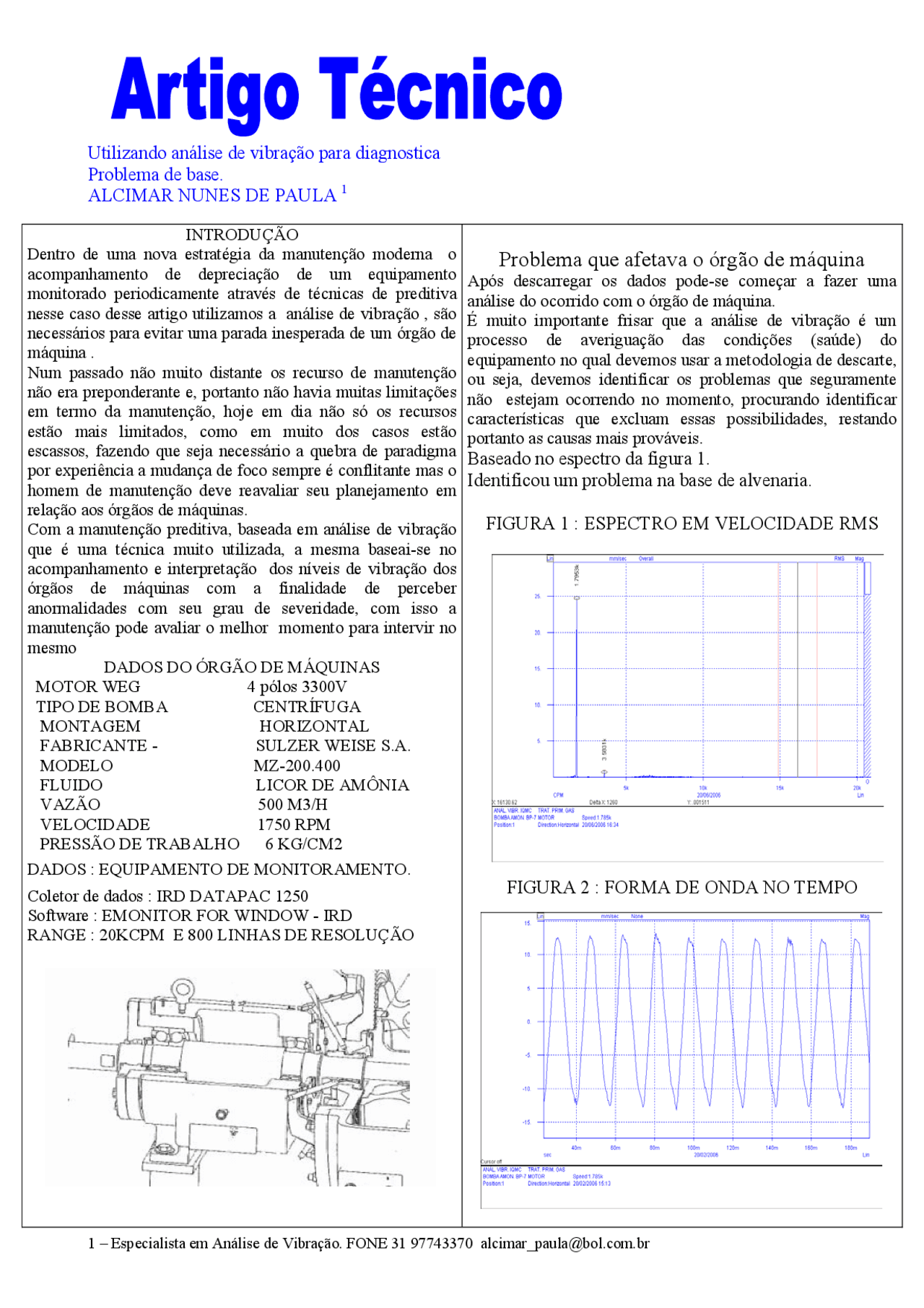

Análise de Vibrações para Diagnóstico de Problemas em Máquinas: Estudo de Caso - Neste

Utilizando análise de vibração para diagnostica

Problema de base.

ALCIMAR NUNES DE PAULA 1

1 – Especialista em Análise de Vibração. FONE 31 97743370 alcimar_paula@bol.com.br

INTRODUÇÃO

Dentro de uma nova estratégia da manutenção moderna o

acompanhamento de depreciação de um equipamento

monitorado periodicamente através de técnicas de preditiva

nesse caso desse artigo utilizamos a análise de vibração , são

necessários para evitar uma parada inesperada de um órgão de

máquina .

Num passado não muito distante os recurso de manutenção

não era preponderante e, portanto não havia muitas limitações

em termo da manutenção, hoje em dia não só os recursos

estão mais limitados, como em muito dos casos estão

escassos, fazendo que seja necessário a quebra de paradigma

por experiência a mudança de foco sempre é conflitante mas o

homem de manutenção deve reavaliar seu planejamento em

relação aos órgãos de máquinas.

Com a manutenção preditiva, baseada em análise de vibração

que é uma técnica muito utilizada, a mesma baseai-se no

acompanhamento e interpretação dos níveis de vibração dos

órgãos de máquinas com a finalidade de perceber

anormalidades com seu grau de severidade, com isso a

manutenção pode avaliar o melhor momento para intervir no

mesmo

DADOS DO ÓRGÃO DE MÁQUINAS

MOTOR WEG 4 pólos 3300V

TIPO DE BOMBA CENTRÍFUGA

MONTAGEM HORIZONTAL

FABRICANTE - SULZER WEISE S.A.

MODELO MZ-200.400

FLUIDO LICOR DE AMÔNIA

VAZÃO 500 M3/H

VELOCIDADE 1750 RPM

PRESSÃO DE TRABALHO 6 KG/CM2

DADOS : EQUIPAMENTO DE MONITORAMENTO.

Coletor de dados : IRD DATAPAC 1250

Software : EMONITOR FOR WINDOW - IRD

RANGE : 20KCPM E 800 LINHAS DE RESOLUÇÃO

Problema que afetava o órgão de máquina

Após descarregar os dados pode-se começar a fazer uma

análise do ocorrido com o órgão de máquina.

É muito importante frisar que a análise de vibração é um

processo de averiguação das condições (saúde) do

equipamento no qual devemos usar a metodologia de descarte,

ou seja, devemos identificar os problemas que seguramente

não estejam ocorrendo no momento, procurando identificar

características que excluam essas possibilidades, restando

portanto as causas mais prováveis.

Baseado no espectro da figura 1.

Identificou um problema na base de alvenaria.

FIGURA 1 : ESPECTRO EM VELOCIDADE RMS

FIGURA 2 : FORMA DE ONDA NO TEMPO

Pré-visualização parcial do texto

Baixe Análise de Vibrações para Diagnóstico de Problemas em Máquinas: Estudo de Caso e outras Notas de aula em PDF para Engenharia Elétrica, somente na Docsity!

Utilizando análise de vibração para diagnostica

Problema de base.

ALCIMAR NUNES DE PAULA 1

1 – Especialista em Análise de Vibração. FONE 31 97743370 [email protected]

INTRODUÇÃO

Dentro de uma nova estratégia da manutenção moderna o acompanhamento de depreciação de um equipamento monitorado periodicamente através de técnicas de preditiva nesse caso desse artigo utilizamos a análise de vibração , são necessários para evitar uma parada inesperada de um órgão de máquina. Num passado não muito distante os recurso de manutenção não era preponderante e, portanto não havia muitas limitações em termo da manutenção, hoje em dia não só os recursos estão mais limitados, como em muito dos casos estão escassos, fazendo que seja necessário a quebra de paradigma por experiência a mudança de foco sempre é conflitante mas o homem de manutenção deve reavaliar seu planejamento em relação aos órgãos de máquinas. Com a manutenção preditiva, baseada em análise de vibração que é uma técnica muito utilizada, a mesma baseai-se no acompanhamento e interpretação dos níveis de vibração dos órgãos de máquinas com a finalidade de perceber anormalidades com seu grau de severidade, com isso a manutenção pode avaliar o melhor momento para intervir no mesmo DADOS DO ÓRGÃO DE MÁQUINAS MOTOR WEG 4 pólos 3300V TIPO DE BOMBA CENTRÍFUGA MONTAGEM HORIZONTAL FABRICANTE - SULZER WEISE S.A. MODELO MZ-200. FLUIDO LICOR DE AMÔNIA VAZÃO 500 M3/H VELOCIDADE 1750 RPM PRESSÃO DE TRABALHO 6 KG/CM

DADOS : EQUIPAMENTO DE MONITORAMENTO.

Coletor de dados : IRD DATAPAC 1250 Software : EMONITOR FOR WINDOW - IRD RANGE : 20KCPM E 800 LINHAS DE RESOLUÇÃO

Problema que afetava o órgão de máquina

Após descarregar os dados pode-se começar a fazer uma análise do ocorrido com o órgão de máquina. É muito importante frisar que a análise de vibração é um processo de averiguação das condições (saúde) do equipamento no qual devemos usar a metodologia de descarte, ou seja, devemos identificar os problemas que seguramente não estejam ocorrendo no momento, procurando identificar características que excluam essas possibilidades, restando portanto as causas mais prováveis.

Baseado no espectro da figura 1.

Identificou um problema na base de alvenaria.

FIGURA 1 : ESPECTRO EM VELOCIDADE RMS

FIGURA 2 : FORMA DE ONDA NO TEMPO

Baseado na evidencia da figura 1 e 2, foi efetuado a

ordem para efetuar a quebra da base de alvenaria atual e

construir outra base.

A equipe de reparo civil fez a seguinte pergunta.

Baseado em que você pediu para quebrar a base?

E a resposta não poderia ser outra se não...

Ora lógico que é baseado na ciência.

FIGURA 3 ESPECTRO APÓS INTERVENÇÃO

FIGURA 4 : FORMA DE ONDA APÓS INTERVENÇÃO

Análise de Vibrações para Diagnóstico de Problemas em Máquinas: Estudo de Caso, Notas de aula de Engenharia Elétrica

Documentos relacionados

Pré-visualização parcial do texto

Baixe Análise de Vibrações para Diagnóstico de Problemas em Máquinas: Estudo de Caso e outras Notas de aula em PDF para Engenharia Elétrica, somente na Docsity!

Utilizando análise de vibração para diagnostica

Problema de base.

ALCIMAR NUNES DE PAULA 1

INTRODUÇÃO

Problema que afetava o órgão de máquina

Baseado no espectro da figura 1.

Identificou um problema na base de alvenaria.

FIGURA 1 : ESPECTRO EM VELOCIDADE RMS

FIGURA 2 : FORMA DE ONDA NO TEMPO

Baseado na evidencia da figura 1 e 2, foi efetuado a

ordem para efetuar a quebra da base de alvenaria atual e

construir outra base.

A equipe de reparo civil fez a seguinte pergunta.

E a resposta não poderia ser outra se não...

Observando, as análises dos espectros que nesse

trabalho tenha sido apresentado e a experiência, do

analista que interpretou os espectro e “ bateu o martelo”

diagnosticando problema de base, e ter tido sucesso, o

mesmo teve muita dificuldade para convencer o pessoal

da manutenção para realidade da situação; pois é

incrédulo o analfabeto que quer ler mais não entende as

letras contudo as ignoram, por não pertencer ao seu

mundo.

O homem de preditiva, pode ser confundido pelos

homens de manutenção atual como “ esquisitos “ pois

carregam um arsenal de equipamentos para consultar a

situação dos órgãos de máquinas sem utilizar os

apetrechos tradicionais como o estetoscópio. Apesar de

não termos que descartar as experiências dos

“dinossauros” temos que matar um leão por dia para que

técnicas como a preditiva sejam implantadas

FIGURA 5 – FOTO DA BASE ALVENARIA

Apesar da base aparentemente não apresentar defeito os

chumbadores estavam quebrados dentro do concreto

FIGURA 6 : FOTO DA BASE REFORMADA
