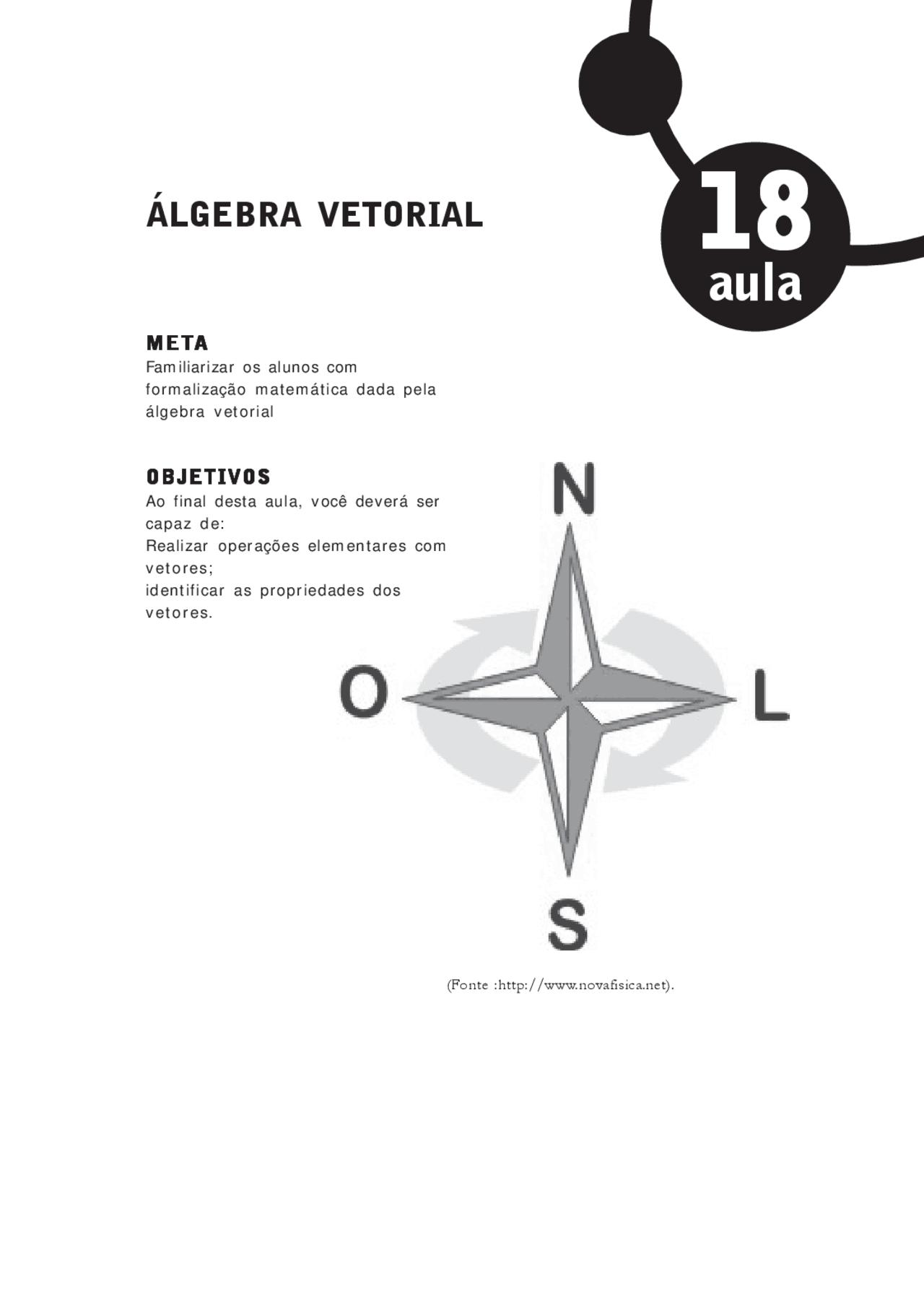

Familiarizar os alunos com formalização matemática dada pela álgebra vetorial
Ao final desta aula, você deverá ser capaz de: Realizar operações elementares com vetores; identificar as propriedades dos vetores.
1818181818
aula
(Fonte :http://www.novafisica.net).
a aula passada você viu o que são grandezas vetoriais. Viu que para representá-las utilizamos vetores. Hoje nós vamos discutir como você vai fazer operações com esses vetores. Realizar operações com grandezas escalares é muito fácil. Funciona da mesma forma como aprendemos a fazer contas em matemática. Por exemplo, fazer adição de duas grandezas escalares é simples:
10 kg acrescidos de 5 kg dá 15 kg.
Como já sabíamos fazer 10 + 5 =15 e, nesse caso, só acrescen- tamos a unidade. Mas trabalhar com grandezas vetoriais não é tão simples. Veja por que: considere o caso da adição de dois deslocamentos (duas grandezas vetoriais). Como é possível adicionar grandezas que, além dos respectivos módulos, têm direções e sentidos diferentes? Mais ainda, imagine como efetuar subtrações e multiplicações dessas gran- dezas vetoriais? Não sabe como? Se você nunca aprendeu isso, mesmo sendo mais complicado do que trabalhar com grandezas escalares, hoje você vai ver que não é tão difícil assim.
INTRODUÇÃO
= [( xa + xb ), ( ya + yb )]
Ih, parece complicado? Vamos ver isso graficamente? Ok, vamos supor uma grandeza vetorial: o deslocamento de um carro. Se um carro sofrer um deslocamento e logo a seguir sofrer um deslocamento , a soma desses vetores é um terceiro vetor resultante . Geometricamente, a soma pode ser dada através da constru- ção da regra do paralelogramo ou do triângulo. Pela primeira, dese- nhamos o paralelogramo definido a partir dos vetores v^ r 1 e , isto é, colocamos as origens dos dois vetores coincidentes e construí- mos um paralelogramo; o vetor soma (ou vetor resultante) será dado
pela diagonal do paralelogramo cuja origem coincide com a dos dois vetores (a outra diagonal será o vetor diferença). O módulo do vetor resultante é dado pelo comprimento da diagonal do paralelogramo (indicada na figura). Portanto, v^2 = v 12 + v 22 + 2v 1 v 2 cosp , onde p é o ângulo entre os dois vetores. A direção é aquela da reta que contém a diagonal. O sentido é dado a partir do vértice formado pelos dois vetores. Pela regra do triângulo, desenhamos o início de a partir da extremidade de. O vetor soma começa no início de e termina na extremidade de.
regra do paralelogramo
regra do triângulo
1818181818 aula
resulta em um terceiro vetor (resultante), cujas propriedades são inferidas a partir da soma dos vetores , e. Esse último tem módulo e direção iguais ao do vetor , mas tem senti- do oposto. Reduzimos o problema da subtração de dois vetores ao problema da soma de e.
Para facilitar suas contas, você também pode fazer uso das com- ponentes de um vetor, especialmente na adição e subtração de vetores. Por exemplo, na soma de vetores, , o vetor resultante é tal que suas componentes são dadas pela soma das componentes de e. Isto é, vx = v1x + v2x , vy = v (^) 1y + v2y. No caso da subtração, , o vetor resultante tem suas componentes dadas pela subtração das componentes
1818181818 aula
MULTIPLICAÇÃO DE UM VETOR POR UM ESCALAR
Podemos multiplicar um vetor por um escalar, ou seja, um número k. Dessa operação resulta um novo vetor: com as seguintes características: a) O módulo do novo vetor é o resultado da multiplicação do valor absoluto de k pelo módulo de. b) A direção do novo vetor é a mesma de. c) O sentido de é o mesmo de se k for positivo e oposto ao de se k for negativo. Quando um vetor é multiplicado por um escalar, não importa a ordem do produto realizado, ou seja, o produto é comutativo. Se é um vetor e k é um número real, então
No caso da multiplicação por dois escalares, você também pode primeiro multiplicar o vetor por um dos escalares e o resultado multiplicar pelo outro ou multiplicar os dois escalares e esse resul- tado multiplicar pelo vetor. Ou seja, se é um vetor, e k 1 e k 2 núme- ros escalares reais, então a seguinte equação é válida:
Também vale a distributividade da multiplicação de um escalar sobre a adição de um escalar. Veja o que isso significa: São válidas as seguintes equações
No caso de uma soma de dois vetores e , juntamente com a multiplicação por um número escalar real k , as seguintes equações são válidas:
ur
PRODUTO DE VETORES
Muitas grandezas físicas podem ser expressas concisamente usando o produto de vetores. Como os vetores não são números comuns, seu produto também não é um produto comum. Existem duas definições de um produto entre vetores: o produto escalar e o produto vetorial.
PRODUTO ESCALAR
O nome produto escalar decorre do fato de o resultado desse produ- to ser uma grandeza escalar. Muitas vezes este produto é também de- nominado produto interno. O produto escalar, escrito como , dos vetores e terá como resultado um número real dado pela fórmula:
Ou seja, é dado pelo produto dos módulos de cada um dos vetores multiplicado pelo cosseno do ângulo ã formado pelos dois vetores (medimos ãcomo sendo o menor ângulo entre os dois vetores). Isso implica que o produto escalar de dois vetores ortogonais é igual a zero. Claro que se você conhece o resultado do produ- to escalar entre dois vetores pode encontrar o ângulo formado entre os dois. Uma outra definição do produto escalar, inteira- mente equivalente, em termos das componentes dos vetores, é dada por:
Logo o produto escalar entre dois vetores é igual a soma dos produtos escalares entre seus respectivos componentes. Em física, utilizamos o produto escalar para diversas finalida- des, como o cálculo de um potencial elétrico ou o trabalho realiza- do por uma força constante sobre um corpo.
v 1
Para os versores e (^) k ˆ valem as regras i ˆ^ × ˆ j^ = − ˆ j^ × i ˆ = k^ ˆ ˆ j (^) × k^ ˆ^ = − k ˆ × ˆ j (^) = i ˆ k^ ˆ^ × i ˆ^ = − × i ˆ^ k ˆ =ˆ j Como o produto vetorial de um vetor por ele mesmo é igual a zero i ˆ^ × i ˆ^ = ˆ j^ × ˆ j = k^ ˆ^ × k ˆ=^0
Estes são apenas alguns exemplos de regras universais que os vetores obedecem. Se você tem dificuldade em visualizar como funcionam essas regras você não é o único. Vários conceitos sobre vetores parecessem impossíveis de serem visualizados mesmo. Ainda bem que temos a matemática para nos ajudar a resolver muitos problemas de física sem poder ver exatamente como ficam esses vetores! O zero está em negrito para lembrar que este produto fornece um vetor nulo, isto é, aquele que possui componentes nulos e não possui direção definida.
REPRESENTAÇÃO MATRICIAL DO PRODUTO VETORIAL
Utilizando os versores (^) i ˆ ˆ , j e (^) k ˆ , podemos definir o produto vetorial de dois vetores (^) A^ r^ × B r^ , formalmente, como o determinante da matriz constituída pelos versores e pelas componentes dos vetores. Isto é,
1818181818 aula
Portanto, as componentes do vetor são:
PROPRIEDADES GERAIS
A partir das definições anteriores, podemos verificar as propri- edades gerais que se seguem. Se e são vetores, valem as propriedades de comutatividade e associatividade. Vejamos quais são elas: Quando fazemos o produto escalar de dois vetores, não importa em qual ordem os vetores são colocados. Se e são vetores, então:
1818181818 aula
ATIVIDADES
Como são dois vetores perpendiculares, que teriam mesmo módulo, portanto a direção apontada é a nordeste, resposta (a).
COMENTÁRIO SOBRE AS ATIVIDADES
Vamos analisar cada resposta: A afirmativa (a) é falsa. O vetor resultante pode até ser maior do que ou. Mas na verdade, quando somamos dois vetores podemos inclusive encontrar um vetor nulo, como quando somamos com , o que daria um vetor menor que ambos. E há outros vários exemplos de negação dessa afirmativa. A afirmativa (b) também é falsa, pois o vetor resultante deve apontar na direção que leva em conta também o módulo dos vetores. Somente no caso de dois vetores com módulos iguais é que o resultante irá apontar na direção média. A afirmativa (c) também é falsa, pois o vetor resultante da soma nunca é perpendicular ao plano contendo e , mas deve estar nesse plano. Portanto a resposta correta é a (d)
f) Agora, como já sabemos o valor do produto escalar, podemos usar a equação para encontramos(â
g) Quaisquer dados vetores:
O produto vetorial será o vetor , em que x, y e z são dados pelo determinante
Que leva às relações:
Ou seja x = b.f - c.e y = c.d – a.f z = a.e – b.d
Então, substituindo os valores de u e v do nosso exercício: temos:
u^ r^ × v r
1818181818 aula
CONCLUSÃO
A
melhor forma de se lidar com grandezas vetoriais é introduzir um ente conhecido como vetor. Utilizan- do a representação através de vetores poderemos definir a soma, a subtração e as multiplicações de grandezas vetoriais. A representação gráfica permite-nos exe- cutar uma série de operações com vetores. Além da representação geométrica (ou gráfica), a re- presentação analítica, em que utilizamos as componentes do vetor, também nos permite executar operações com vetores. Devemos escolher a forma mais adequada para reali- zarmos as operações com vetores facilitando nossos cálculos.
h) O módulo do produto vetorial é
Considere o paralelogramo da figura:
o ângulo ß formado entre os vetores e. Então, o triângulo limitado pelos vetores e. terá uma área dada por
A área S do paralelogramo será evidentemente igual ao dobro a área deste triângulo, ou seja: S = 2.A = u.v.sen ß Ora, u.v.sen ß é, exatamente, o módulo do produto vetorial , conforme já vimos, a conclusão é que a área do paralelogramo construído a partir dos vetores e , é igual ao módulo do produto vetorial Assim,
u^ r â
