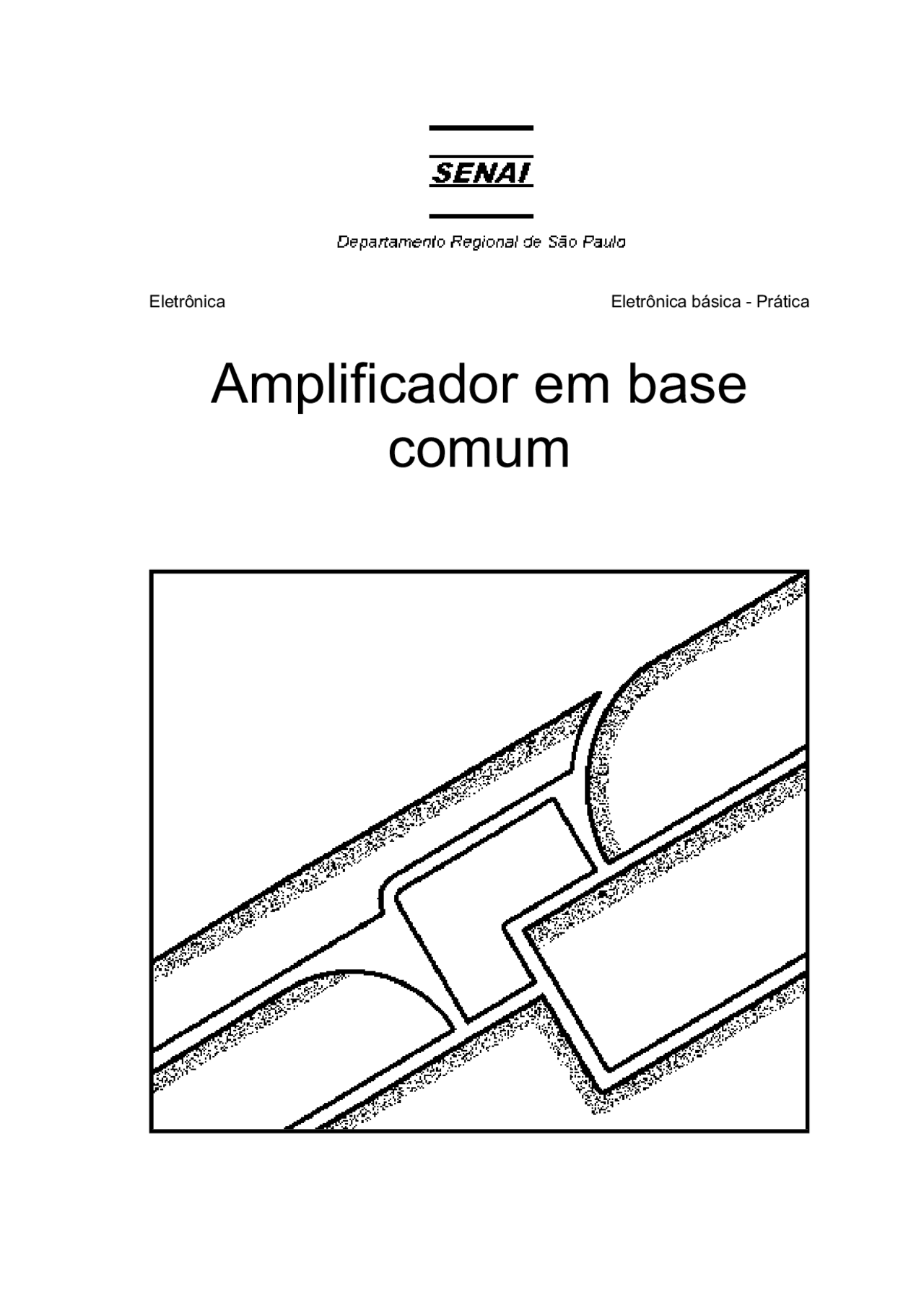

Eletrônica Eletrônica básica - Prática

Amplificador em base

comum

Amplificador em base comum

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos conteúdos extraídos da apostila homônima, Amplificador em base comum - Prática , SENAI - DN, RJ, 1986

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Desenhe o esquema de um estágio amplificador em base comum, polarizado por duas baterias, com transistor PNP.
2. Desenhe o esquema de um estágio amplificador em base comum, polarizado através de uma única fonte tensão, com transistor PNP.
3. Para que serve o capacitor de desacoplamento de base no estágio amplificador em base comum?

7. Por que o ganho de corrente em um estágio amplificador em BC pode ser considerado como igual a unidade?
8. Por que um estágio amplificador em BC pode ser utilizado como “casador de impedâncias”?

Determinação do ganho do estágio amplificador

1. Monte o circuito da figura abaixo.
2. Ajuste a fonte de alimentação para 12VCC e corrente ao circuito.
3. Meça os valores de tensão do ponto de operação (em relação ao terra).

VBQ = ________________ V VCQ = ________________ V VEQ = ________________ V

4. Ligue o gerador de funções e, sem conectá-lo ao circuito, ajuste para senoidal, 1kHZ.
5. Gire o controle de nível de saída do gerador totalmente no sentido anti-horário.
6. Conecte o gerador de funções à entrada do amplificador.
7. Conecte o canal 1 do osciloscópio na saída do circuito (sincronismo automático pelo canal 1).
8. Ajuste o nível de saída do gerador de funções de forma a obter o máximo sinal sem distorção na saída do amplificador (osciloscópio).
9. Registre o valor de tensão de pico a pico na saída. VSAÍDA = ______________ VPP
10. Desconecte o osciloscópio da saída do amplificador e conecte na entrada.

11. Determine a tensão pico a pico do sinal de entrada. VENTRADA = ____________ VPP
12. Determine o ganho do estágio amplificador: ENTRADApp

SAÍDApp V

V

AV =

AV = _________________ (T 1 )

13. Substitua o transistor T 1 por T 2.
14. Repita os itens 8 a 12, registrando os resultados nos espaços entre parênteses ao lado de cada item. AV = _________________ (T 2 )

A configuração de amplificador mantada é sensível, em termos de ganho, à troca de transistores.

Determinação da relação de fase entre saída e entrada

1. Conecte o canal 1 do osciloscópio na saída do amplificador.
2. Ajuste o osciloscópio de forma que o sinal de saída ocupe a metade superior da tela.
3. Conecte o canal 2 do osciloscópio na entrada do amplificador.
4. Posicione a projeção do sinal de entrada na metade inferior da tela do osciloscópio.
5. Reproduza na tela abaixo os sinais apresentados pela tela do osciloscópio.

8. Desligue a fonte e o gerador.
9. Retire P 1 do circuito sem mexer no cursor e determine Zi no estágio. Zi = _________________ Ω

A impedância de entrada é alta?

10. Retire o potenciômetro P 1 e curto-circuite os pontos A e B.
11. Desligue a fonte e o gerador de sinais.

Determinação da impedância de saída

1. Acrescente os componentes mostrados na figura abaixo na saída do circuito.
2. Posicione a chave S 1 para “desliga” e o potenciômetro P 2 para máxima resistência.
3. Ligue a fonte e o gerador de sinais.
4. Ajuste o nível de saída do gerador de funções de forma a obter o máximo sinal sem distorção na saída do amplificador.
5. Anote a tensão de saída de pico a pico. VSAÍDA = ______________ VPP

6. Ligue a chave S 1 e ajuste o potenciômetro P 2 de forma que o sinal de saída a metade da amplitude medida no item 5.
7. Desligue a fonte, o gerador de funções e a chave S 1.
8. Meça a resistência de P 2 , determinando a impedância de saída do circuito. Z 0 = _________________ Ω

As variações de tensão do sinal de entrada são aplicadas ao emissor, fazendo variar o potencial do emissor.

Com o potencial de base fixo e o potencial de emissor variável devido ao sinal a tensão VBE do transistor varia conforme o sinal de entrada.

As variações em VBE produzem variações de I (^) B que são amplificadas pelo transistor, fazendo com que surja no coletor uma versão amplificada do sinal aplicado à base.

Os estágios amplificadores em base comum são aplicados em circuitos de alta freqüência (Megahertz) ou como casadores de impedância.

Referências bibliográficas

SENAI/DN. Amplificador em base comum, prática. Rio de Janeiro, Divisão de Ensino e Treinamento, 1986. (Série Eletrônica Básica).
