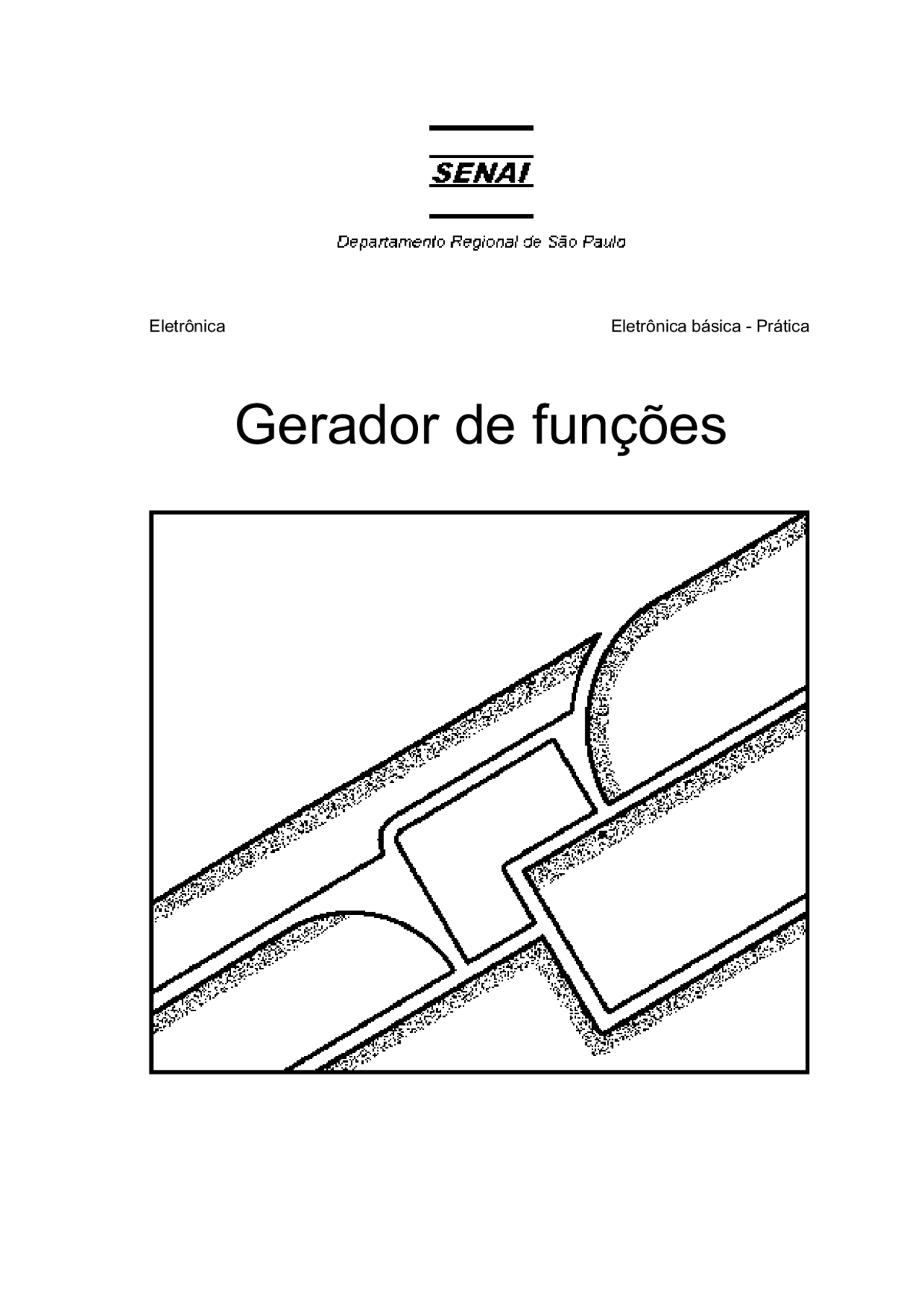

Eletrônica Eletrônica básica - Prática

Gerador de funções

Gerador de funções

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos conteúdos extraídos da apostila homônima, Gerador de Funções - Prática , SENAI - DN, RJ, 1985

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Para que serve um gerador de funções?
2. Cite duas formas de onda geradas por um gerador de funções.
3. O que é amplitude de um sinal?
4. Descreva a finalidade dos dispositivos de controle:

a. chave liga-desliga

b. controle de freqüência

Manuseio do gerador de

funções

Objetivos

• Identificar e manusear os controles de um gerador de sinais.
• Visualizar os sinais fornecidos por um gerador de sinais.
• Verificar a influência da carga na tensão de saída do gerador.
• Exercitar na observação e sincronismo de sinais CA com osciloscópio.

Equipamentos

• Gerador de sinais;
• Osciloscópio.

Materiais

• Resistores
  • R 1 - 680 Ω 1/4W 5%
  • R 2 - 2, Ω 2k 1/4W 5%

Identificação dos controles

1. Leia o manual de instruções do gerador de sinais.
2. Obtenha, do manual, as seguintes informações.

Tensão de alimentação = VCA Formas de onda fornecidas = Tensão pico a pico máxima de saída (sem carga) = Vpp Faixa de freqüências = de Hz a Hz Impedância de saída = Ω.

3. Solicite ao instrutor um desenho do painel frontal do gerador de sinais.
4. Identifique, no desenho, os controles listados a seguir:
   • Chave liga-desliga;
   • Chave seletora de sinal;
   • Seletora de faixa de freqüência;
   • Controle da freqüência fornecida (dial);
   • Controle de nível de saída;
   • Bornes de saída.

Preparação para ligação

1. Localize a chave seletora de tensão de entrada 110V x 220V (se houver) e verifique se está posicionada de acordo com a tensão da rede elétrica. Em caso negativo, chame o instrutor antes de prosseguir.
2. Conecte o cabo de alimentação do gerador à rede elétrica.

Ajuste de forma de onda, freqüência

1. Ligue o gerador de sinais.
2. Posicione a chave seletora de sinal para senoidal.
3. Ajuste a freqüência para 1kHz (controle de faixa de freqüência e dial). Confira o ajuste com o instrutor.
4. Posicione o controle de nível de sinal na metade do curso total.

Sinais fornecidos pelo gerador

1. Ligue o osciloscópio e realize os ajustes básicos.
2. Posicione a chave seletora de base de tempo do osciloscópio para 0,5ms/div e o ajuste fino da base de tempo para a posição CAL.

13. Determine, com auxílio do osciloscópio, qual a tensão de pico a pico máxima do sinal fornecido pelo gerador de sinais. Não esqueça de calibrar o ajuste fino vertical antes de realizar a medida. Vpp (^) MÁX = V

Verifique se o valor confere com a especificação do equipamento no manual de informações.

14. Atue no DIAL do gerador de sinais, diminuindo lentamente a freqüência do sinal fornecido pelo gerador e observando a tela do osciloscópio. É correto afirmar: quanto menor a freqüência da CA, menor o número de ciclos que se observa na tela do osciloscópio.

Influência da carga na tensão de saída do gerador

1. Com auxílio do osciloscópio ajuste a tensão de saída do gerador para 3Vpp.
2. Conecte o resistor R 1 (2,2kΩ) nos bornes de saída do gerador.
3. Meça a tensão pico a pico nos bornes de saída do gerador de sinais com a carga ligada. Vpp = V (com carga de 2,2kΩ)

O que aconteceu com a tensão pico a pico da saída com a ligação da carga? Por quê?

4. Substitua o resistor R 1 pelo resistor R 2 (680Ω) nos bornes do gerador de sinais.
5. Meça a tensão de saída nos bornes do gerador com carga ligada. Vpp = V (com carga de 680Ω)

O que acontece a tensão de saída quando a resistência de carga diminui?

6. Desconecte a carga do gerador.

Fonte de sincronismo do osciloscópio

1. Posicione os controles do osciloscópio conforme segue.
   • Modo de operação vertical - canal 1;
   • Modo de entrada do canal 1 – CA;
   • Fonte de sincronismo - canal 1;
   • Modo de sincronismo – automático;
   • Chave seletora da base de tempo - 1ms/div;
   • Ajuste fino da base de tempo - calibrado.
2. Conecte uma ponta de prova a entrada vertical do canal 1.
3. Ajuste o gerador de sinais para onda quadrada, 500Hz.
4. Com auxílio do osciloscópio (canal 1) ajuste a tensão de saída do gerador para 5Vpp.

Observação A figura deve estar sincronizada na tela.

5. Passe a chave seletora de fonte de sincronismo para CH2. O que acontece com a figura na tela?

É possível sincronizar uma figura que provém do canal 1 através de sincronismo pelo canal 2?

6. Passe a chave seletora de fonte de sincronismo para rede (LINE).

9. Passe o gerador de sinais para senoidal.
10. Sincronize a figura na tela.
11. Passe a chave seletora de modo de sincronismo para normal +. Atue no controle de nível de sincronismo para fixar a imagem se for necessário. Qual dos semiciclos da CA senoidal aparece primeiro na tela com o sincronismo posicionado para normal +?
12. Passe para normal -. Sincronize com auxílio do controle de nível se necessário. Qual dos semicliclos da CA senoidal aparece primeiro na tela com sincronismo posicionado para normal -?
13. Desligue o gerador de sinais e o osciloscópio.
