Classes de Amplificadores
Tipologia: Notas de estudo
1 / 7
Esta página não é visível na pré-visualização
Não perca as partes importantes!

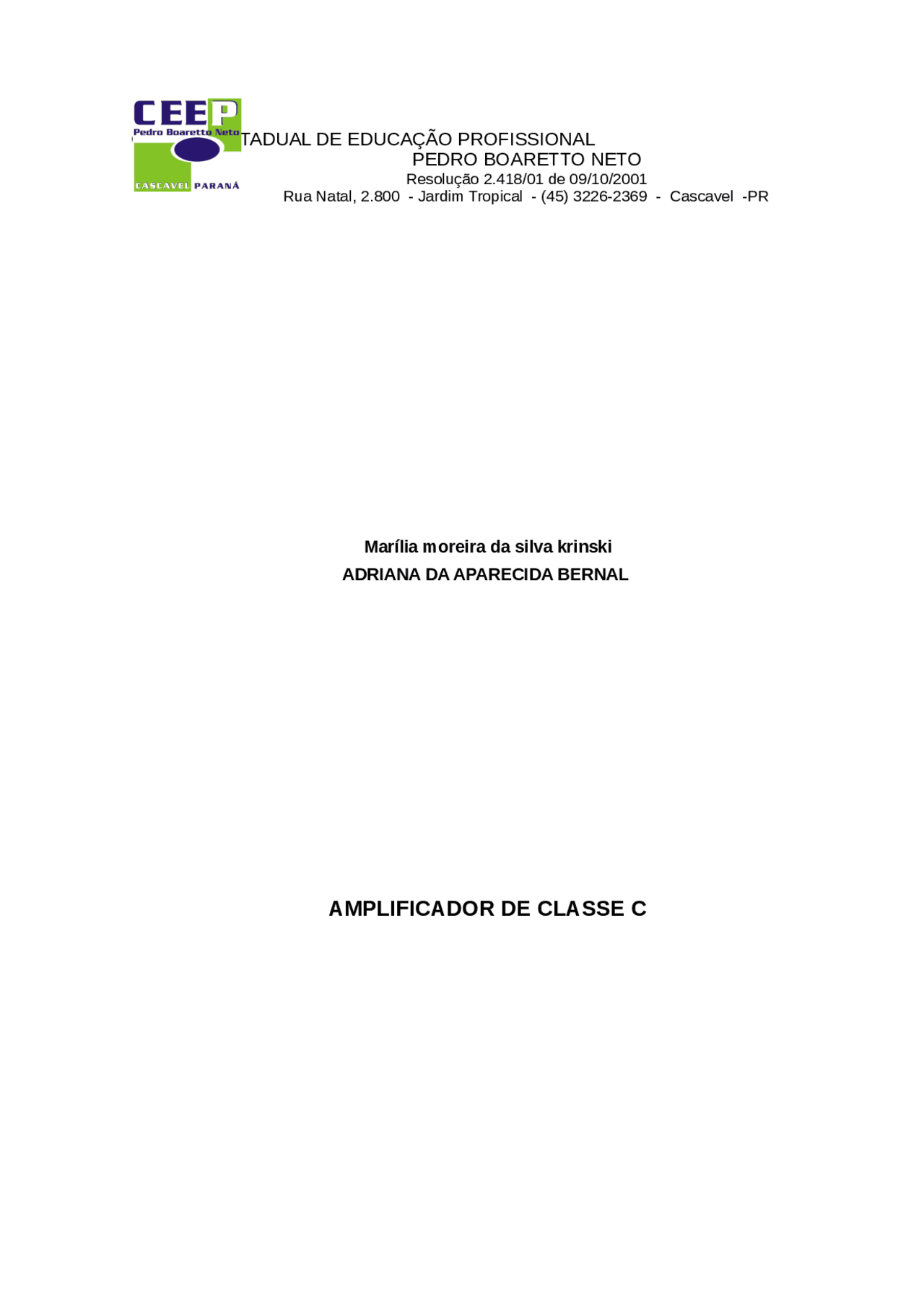

Resolução 2.418/01 de 09/10/ Rua Natal, 2.800 - Jardim Tropical - (45) 3226-2369 - Cascavel -PR
Marília moreira da silva krinski ADRIANA DA APARECIDA BERNAL
Cascavel – Paraná 2009 marilia moreira da silva krinski Nº: ADRIANA DA APARECIDA BERNAL Nº:
O ponto N é a entrada de controle do elemento, isto é, base para transistor ou grade para válvula termiônica.O sinal de entrada é aplicado através de um capacitor para prevenir a passagem de quaisquer correntes contínuas eventualmente existentes. O elemento ativo amplifica o sinal de entrada e as variações de corrente representarão variações de queda de tensão no resistor de carga Rc, de onde é retirado o sinal amplificado. Conforme dito na figura, também pode ser um transformador, alto-falante ou outros. O capacitor C (^) 1, em muitos casos um eletrolítico da alto valor, serve apenas como filtro, para evitar que variações de corrente em R 3 (que é a corrente amplificada) interfiram no funcionamento do circuito.
Os resistores R (^) 1, R 2 e R 3 desempenham um importante papel no circuito. Eles definem o potencial que a entrada N do elemento terá em relação a O e M, isto é, a sua polarização. Assim, o sinal efetivamente aplicado em N será a soma do sinal de entrada com a polarização.
O elemento ativo, transistor ou válvula, tem uma curva de operação, isto é, uma curva que indica a relação funcional entre a entrada e a saída. O nível de polarização e os níveis máximo e mínimo do sinal de entrada definem a faixa da curva em que o amplificador irá operar. Diferentes faixas de operação implicam diferentes resultados em termos de eficiência, distorção, etc. Às faixas comuns de operação de amplificadores, dá-se o nome de classe de operação.
Os amplificadores eletrônicos funcionam regulando a corrente elétrica proveniente de uma fonte de tensão contínua através de um elemento controlador entre ela e a carga, sendo esta última um alto falante, antena ou outro tipo qualquer de transdutor. Este elemento controlador (que pode ser uma válvula termoiônica, um transistor bipolar ou de efeito de campo) varia sua condução proporcionalmente a uma tensão ou corrente de controle de intensidade bem menor que o sinal aplicado à carga. Como sobre o elemento controlador existe tensão e corrente elétricas, sempre há perda de energia na forma de calor igual à diferença entre o que é retirado da fonte e o que é fornecido à carga. A proporção entre a potência elétrica aplicada à carga e a retirada da fonte determina o rendimento do amplificador:
h = (PotCarga/PotFonte) x 100 %
Amplificadores de potência para uso em rádio frequência, áudio ou outro tipo de sinal analógico devem apresentar a menor perda possível e ao mesmo tempo alta linearidade, que é a medida da semelhança entre a forma do sinal de entrada e a do sinal fornecido à carga. Perdas significam maior tamanho, custo e consumo de energia, e linearidade é necessária para garantir a fidelidade do sinal amplificado, salvo em certos tipos de
modulação em fase e frequência. No caso de transmissores de RF com variação de amplitude, quanto maior a linearidade, melhor inteligibilidade e menor interferência aos demais usuários do espectro. Aqui veremos somente o Amplificador de Classe C.
O ângulo de condução fica abaixo de 180o. A condução é concentrada no pico negativo
do sinal, onde a tensão sobre o elemento controlador é menor, sendo necessário a carga em paralelo com circuito ressonante. Consegue-se eficiência da ordem de 70%, mas o amplificador não é linear. É utilizado em transmissores de FM, onde a amplitude é constante, ou em estágios finais de AM, sendo neste caso a modulação de áudio sobreposta à polarização de anodo (ou coletor/dreno), e o sinal RF de entrada mantido constante. A distorção harmônica é reduzida a níveis aceitáveis pelo efeito seletivo da ressonância paralela.
Freqüência de Saida: 2MHz Pot de Saída:33,3W Rendimento:69,5%
O multiplicador de freqüências é amplificador pertencente a classe C, que são os amplificadores de RF. É mais eficiente que os amplificadores de RF. É mais eficiente que os amplificadores classe A, B e AB. De acordo com os valores de indutores, capacitores projetados, o amplificador vai ter determinada freqüência de ressonância.
Esses multiplicadores amplificam apenas uma faixa de freqüências, sendo que na freqüência de ressonância, o valor do ganho de tensão Av vai ser 1. A partir do calculo da largura de banda determinamos os valores das freqüências de corte superior e inferior. Esses valores tem 0,707 do valor do ganho na freqüência de ressonância.
Os multiplicadores classe C devem ser operados sempre em freqüência de RF, acima de 20KHz. Outra característica fundamental é que a corrente de coletor está sempre com ângulo de condução menor que 180º. Para isso é usado um circuito grampeador na
