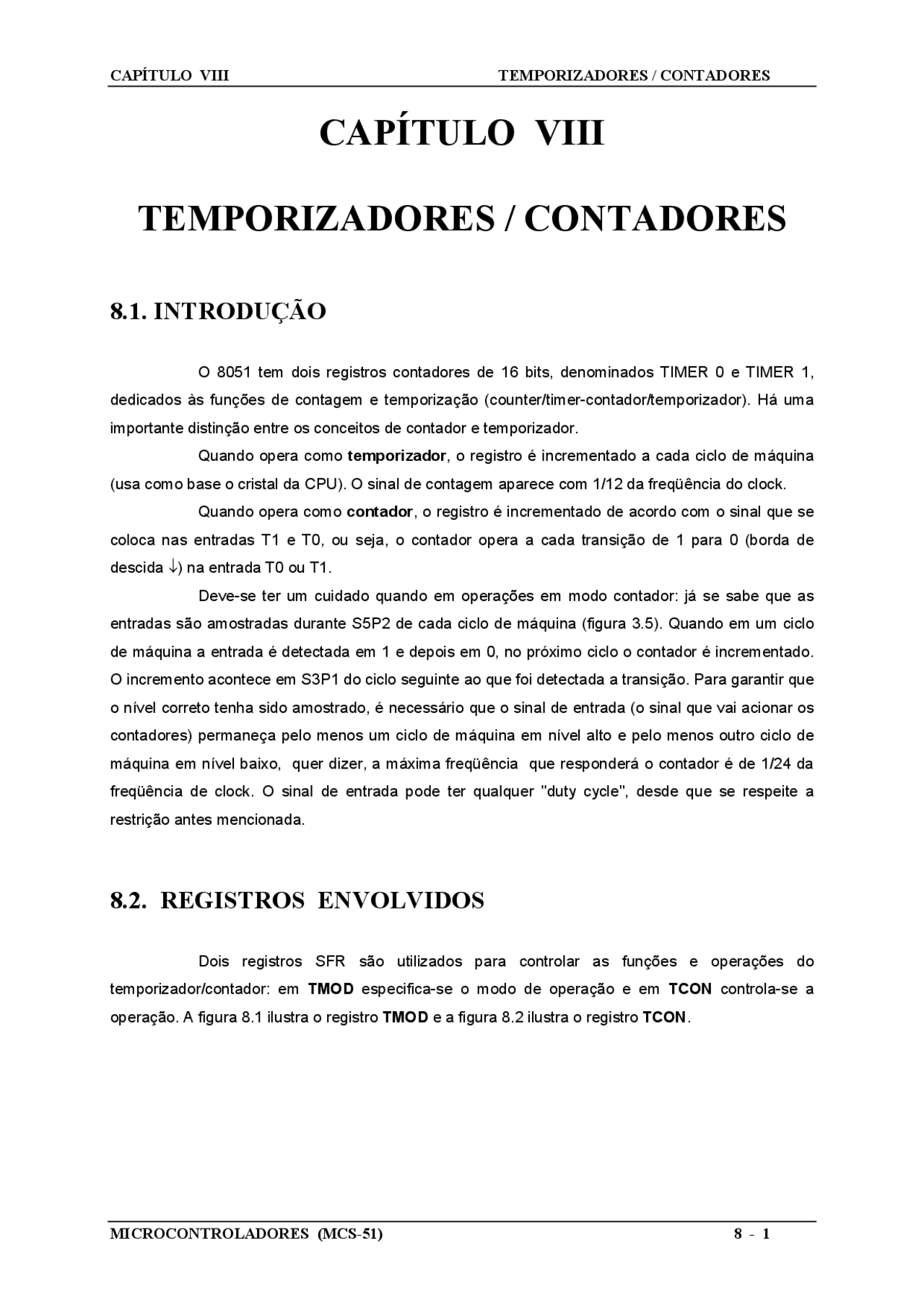

CAPÍTULO VIII TEMPORIZADORES / CONTADORES
MICROCONTROLADORES (MCS-51) 8 - 1
CAPÍTULO VIII
TEMPORIZADORES / CONTADORES
8.1. INTRODUÇÃO
O 8051 tem dois registros contadores de 16 bits, denominados TIMER 0 e TIMER 1,
dedicados às funções de contagem e temporização (counter/timer-contador/temporizador). Há uma
importante distinção entre os conceitos de contador e temporizador.
Quando opera como temporizador, o registro é incrementado a cada ciclo de máquina
(usa como base o cristal da CPU). O sinal de contagem aparece com 1/12 da freqüência do clock.
Quando opera como contador, o registro é incrementado de acordo com o sinal que se
coloca nas entradas T1 e T0, ou seja, o contador opera a cada transição de 1 para 0 (borda de
descida ) na entrada T0 ou T1.
Deve-se ter um cuidado quando em operações em modo contador: já se sabe que as
entradas são amostradas durante S5P2 de cada ciclo de máquina (figura 3.5). Quando em um ciclo
de máquina a entrada é detectada em 1 e depois em 0, no próximo ciclo o contador é incrementado.
O incremento acontece em S3P1 do ciclo seguinte ao que foi detectada a transição. Para garantir que
o nível correto tenha sido amostrado, é necessário que o sinal de entrada (o sinal que vai acionar os
contadores) permaneça pelo menos um ciclo de máquina em nível alto e pelo menos outro ciclo de
máquina em nível baixo, quer dizer, a máxima freqüência que responderá o contador é de 1/24 da
freqüência de clock. O sinal de entrada pode ter qualquer "duty cycle", desde que se respeite a
restrição antes mencionada.
8.2. REGISTROS ENVOLVIDOS
Dois registros SFR são utilizados para controlar as funções e operações do
temporizador/contador: em TMOD especifica-se o modo de operação e em TCON controla-se a
operação. A figura 8.1 ilustra o registro TMOD e a figura 8.2 ilustra o registro TCON.
pf3
pf4
pf5
pf8
pf9
pfa

Pré-visualização parcial do texto

Baixe Apostila 8051 - cap8 e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

MICROCONTROLADORES (MCS-51) 8 - 1

CAPÍTULO VIII

TEMPORIZADORES / CONTADORES

8.1. INTRODUÇÃO

O 8051 tem dois registros contadores de 16 bits, denominados TIMER 0 e TIMER 1,

dedicados às funções de contagem e temporização (counter/timer-contador/temporizador). Há uma

importante distinção entre os conceitos de contador e temporizador.

Quando opera como temporizador , o registro é incrementado a cada ciclo de máquina

(usa como base o cristal da CPU). O sinal de contagem aparece com 1/12 da freqüência do clock.

Quando opera como contador , o registro é incrementado de acordo com o sinal que se

coloca nas entradas T1 e T0, ou seja, o contador opera a cada transição de 1 para 0 (borda de

descida ↓) na entrada T0 ou T1.

Deve-se ter um cuidado quando em operações em modo contador: já se sabe que as

entradas são amostradas durante S5P2 de cada ciclo de máquina (figura 3.5). Quando em um ciclo

de máquina a entrada é detectada em 1 e depois em 0, no próximo ciclo o contador é incrementado.

O incremento acontece em S3P1 do ciclo seguinte ao que foi detectada a transição. Para garantir que

o nível correto tenha sido amostrado, é necessário que o sinal de entrada (o sinal que vai acionar os

contadores) permaneça pelo menos um ciclo de máquina em nível alto e pelo menos outro ciclo de

máquina em nível baixo, quer dizer, a máxima freqüência que responderá o contador é de 1/24 da

freqüência de clock. O sinal de entrada pode ter qualquer "duty cycle", desde que se respeite a

restrição antes mencionada.

8.2. REGISTROS ENVOLVIDOS

Dois registros SFR são utilizados para controlar as funções e operações do

temporizador/contador: em TMOD especifica-se o modo de operação e em TCON controla-se a

operação. A figura 8.1 ilustra o registro TMOD e a figura 8.2 ilustra o registro TCON.

8 - 2 MICROCONTROLADORES (MCS-51)

GATE C/*T M1 M

CONTROLE DO GATE

TMOD

BIT1 PARA DEFINIR MODO

SELETOR CONTADOR/TEMPORIZADOR

GATE C/*T M1 M

TIMER 1 TIMER 0

BIT0 PARA DEFINIR MODO

CONTROLE DO GATE

BIT1 PARA DEFINIR MODO

SELETOR CONTADOR/TEMPORIZADOR

BIT0 PARA DEFINIR MODO

Figura 8.1. Descrição do registro TMOD.

GATE → especifica como será feito o controle:

se GATE = 1 → conta somente se TR1=1 e INT1=high, (idem para TR0 e INT0)

se GATE = 0 → conta somente se TR1=1 (controle somente por software)

(GATE especifica se INT1 será usado para controlar o funcionamento do

contador/temporizador Î pode ser usado para medir a largura de pulsos externos ligados

a INT0 ou INT1)

C/*T → seleciona modo contador ou temporizador:

se C/*T = 1 → modo contador (conta usando a entrada T1)

se C/*T = 0 → modo temporizador (conta a cada ciclo de máquina)

M1 M0 → seleciona o modo de operação:

0 0 → THi é temporizador/contador de 8 bits e TLi é um pre-scaler de 5 bits,

0 1 → THi e TLi formam um temporizador/contador de 16 bits,

1 0 → contador/temporizador de 8 bits com auto-recarga (TLi conta e THi valor para recarga),

1 1 → TL0 contador/temporizador de 8 bits (usando TR0, *INT0 e TF0)

→ TH0 contador/temporizador de 8 bits (usando TR1, *INT1 e TF1)

→ TH1 e TL1 parado (mas pode operar em outros modos)

8 - 4 MICROCONTROLADORES (MCS-51)

8.3. Modos de operação

Os dois contadores/temporizadores (timer1 e timer0) podem trabalhar em 4 modos de

operação que são selecionados empregando os bits M1 e M0 do registro TMOD. Os modos 0, 1 e 2

são iguais para os 2 contadores/temporizadores mas o modo 3 é diferente.

8.3.1. Modo 0

Este modo é idêntico para os dois contadores/temporizadores. Neste modo tem-se um

contador de 8 bits com um divisor (pre-scaler) de 5 bits. Resulta então em um contador/temporizador

de 13 bits, compatível com o que havia no MCS-48. Os 13 bits são formados pelos 8 bits do registro

THi e pelos 5 bits menos significativos do registro TLi. Os outros 3 bits do TLi são indeterminados. O

transbordamento (overflow) é gerador quando a contagem faz a transição de 1FFFH para 0000;

neste instante ativa-se o bit de overflow (TF1 ou TF0).

O controle da contagem é simples:

  • se GATE = 0, TR1 controla o contador/temporizador (controle por software)
  • se GATE = 1, TR1 e INT1 controlam o contador/temporizador

(permite também um controle externo por hardware)

A figura 8.3 apresenta um diagrama em blocos do contador/temporizador 1 operando em

modo 0. A mesma figura é válida para o contador/temporizador 0.

CLOCK 1/

PIN T

TH

xxxx xxxx

TL

???x xxxx

OVER

FLOW

TF1 INTERRUPÇÃO

GATE

*INT

(PINO)

TR

(8 bits) (5 bits)

C/*T=

C/*T=

CONTROL

TIMER 1

MODO 0

Figura 8.3. Diagrama em blocos para o TIMER 1 em MODO 0.

8.3.2. Modo 1

Este modo de operação é o mais simples e por isto é muito utilizado. É idêntico ao modo

0, mas os contadores são de 16 bits. A figura 8.4. ilustra o diagrama em blocos para este modo, que

é idêntico para os dois timers.

MICROCONTROLADORES (MCS-51) 8 - 5

CLOCK 1/

PIN T

TH

xxxx xxxx

TL

xxxx xxxx

OVER

FLOW

TF1 INTERRUPÇÃO

GATE

*INT

(PINO)

TR

(8 bits) (8 bits)

C/*T=

C/*T=

CONTROL

TIMER 1

MODO 1

Figura 8.4. Diagrama em blocos para o TIMER 1 em MODO 1.

8.3.3. Modo 2

Neste modo tem-se um contador/temporizador de 8 bits (TLi) com registro de recarga

(THi) para quando ocorre o transbordamento. Neste modo os dois contadores/temporizadores

operam de forma idêntica. O transbordamento (overflow) não somente ativa TFi como também

recarrega TLi com o valor guardado em THi (este permanece inalterado). O valor de recarga deve ser

fornecido por software.

CLOCK 1/

PIN T

TH

xxxx xxxx

TL

xxxx xxxx

OVER

FLOW

TF1 INTERRUPÇÃO

GATE

*INT

(PINO)

TR1 (8 bits)

(8 bits)

C/*T=

C/*T=

CONTROL

TIMER 1

MODO 2

RECARGA

Figura 8.5. Diagrama em blocos para o TIMER 1 em MODO 2.

8.3.4. Modo 3

Este é o único modo onde os contadores/temporizadores têm um comportamento

diferente. Neste modo, o contador/temporizador 1 simplesmente suspende a contagem (é como se

estivesse com TR1=0), enquanto o contador/temporizador 0 se divide em dois contadores de 8 bits:

TH0 → contador/temporizador de 8 bits usando C/*T, GATE, TR0, *INT0 e TF0,

TL0 → contador/temporizador de 8 bits usando TR1 e TF1 (ou seja, provoca a interrupção do

timer 1).

MICROCONTROLADORES (MCS-51) 8 - 7

Será utilizado o timer 0 no modo 1; a cada interrupção a rotina acende um novo led e

recarrega o timer.

TMOD GATE C/T M1 M0 GATE C/T M1 M

Figura 8.8. Valor a ser programado em TMOD.

IE EA - - ES ET1 EX1 ET0 EX

Figura 8.9. Valor a ser programado em IE.

;LED_10HZ.ASM

DEFSEG PROG, CLASS=CODE, START=

SEG PROG

DEZ_HZ EQU 35739

ORG RESET

AJMP INIC

ORG TIMER

AJMP TIM

ORG 50H

INIC MOV TL0,#LOW DEZ_HZ

MOV TH0,#HIGH DEZ_HZ

MOV TMOD,#1 ;TIMER 0 EM MODO 1

MOV IE,#82H

MOV P1,#0 ;APAGAR TODOS OS LEDS

MOV A,#01001001B

CLR C

SETB TR

SJMP $

ORG 100H

TIM0 MOV TL0,#LOW DEZ_HZ ;REINICALIZAR

MOV TH0,#HIGH DEZ_HZ ;O CONTADOR

RLC A

MOV P1,A

RETI

END

Notar que na rotina de interrupção está a recarga dos temporizadores que é feita com a

instrução "MOV direto,#data" mas que consome 2 ciclos de máquina, ou seja, que há um retardo que

se acumula. Para evitar ou corrigir isso, pode-se adicionar ao contador o retardo da instrução; é mais

preciso usar "MOV TL0,# LOW (DEZ_HZ+2).

Quando existem várias interrupções, não se sabe com certeza quando uma interrupção

do temporizador pode ser aceita; isso implica um erro maior que se acumula. Há uma solução

simples porque depois do transbordamento o temporizador segue contando e esta contagem é

exatamente o tempo que atrasou o serviço da interrupção; basta usar esse valor na recarga. As

instruções a seguir ilustram a idéia.

8 - 8 MICROCONTROLADORES (MCS-51)

MOV A,#LOW (DEZ_HZ+2)

ADD A,TL0 ;1 ciclo

MOV TL0,A ;1 ciclo

MOV TH0,#HIGH (DEZ_HZ+2)

EXERCÍCIO 8.2. LED_1HZ

Acender os leds vermelho, amarelo e verde a uma freqüência de 1 Hz. A solução é

idêntica ao exercício anterior, mas vai surgir uma dificuldade ao calcular os valores de recarga:

CLOCK=3575611 Hz e F=1 Hz

N=3575611 / 12*1 = 297968

Como se pode ver, o valor de recarga é muito grande (297 968 > 65 536) e impede a

utilização do temporizador. Uma boa saída é utilizar o esquema do exercício anterior (com 10 Hz) e

adicionar, por software, um divisor por 10.

;LED_1HZ.ASM

DEFSEG PROG, CLASS=CODE, START=

SEG PROG

DEZ_HZ EQU 32203

DIVISOR EQU 10

ORG RESET

AJMP INIC

ORG TIMER

AJMP TIM

ORG 50H

INIC MOV TL0,#LOW DEZ_HZ

MOV TH0,#HIGH DEZ_HZ

MOV R7,#DIVISOR ;PREPARAR DIVISAO POR 10

MOV TMOD,#1 ;TIMER 0 EM MODO 1

MOV IE,#82H

MOV P1,#0 ;APAGAR TODOS OS LEDS

MOV A,#01001001B

CLR C

SETB TR

SJMP $

ORG 100H

TIM0 MOV TL0,#LOW DEZ_HZ ;REINICALIZAR

MOV TH0,#HIGH DEZ_HZ ;O CONTADOR

DJNZ R7,FIM ;DIVIDIR POR 10

MOV R7,#DIVISOR

RLC A

MOV P1,A

FIM RETI

END

8 - 10 MICROCONTROLADORES (MCS-51)

EXERCÍCIO 8.4. ONDA

Gerar através de P1.7 uma onda com o seguinte formato:

600 microseg

25 microseg

Figura 8.11. Sinal a ser gerado pela saída P1.7.

Usando N = (t*CLOCK)/12, calcula-se o valor de recarga para o temporizador. O

segredo será trabalhar com o temporizador em modo 2 (os dois valores de recarga são menores que

256) e a rotina de interrupção apenas muda o valor da recarga (que está em TH0).

Para t=600 μseg → N=179 → 256-179=

Para t=25 μseg → N=7 → 256-7 =

;ONDA2.ASM

DEFSEG PROG, CLASS=CODE, START=

SEG PROG

SAIDA EQU P1.

R_600MICRO EQU 77 ;RETARDO DE 600 MICROSEG

R_25MICRO EQU 249 ;RETARDO DE 25 MICROSEG

ORG RESET

AJMP INICIO

ORG TIMER

AJMP TIM

ORG 50H

INICIO MOV TL0,#R_600MICRO ;PRIMEIRA CONTAGEM

MOV TH0,#R_25MICRO ;CONTAGEM SEGUINTE

MOV TMOD,#2 ;TIMER 0 EM MODO 2

MOV IE,#82H ;EA=1 E ET0=

CLR SAIDA

SETB TR0 ;PARTIDA DO TIMER 0

SJMP $ ;LOOP INFINITO

TIM0 JB SAIDA,LB1 ;2 CICLOS

MOV TH0,#R_25MICRO ;2 CICLOS

SETB SAIDA ;1 CICLOS

RETI ;2 CICLOS

LB1 MOV TH0,#R_600MICRO

CLR SAIDA

RETI

END

MICROCONTROLADORES (MCS-51) 8 - 11

EXERCÍCIO 8.5. LEDS

Acender os leds vermelho, amarelo e verde em seqüência, mudando a cada 10 pulsos

em T1. Será usado o contador/temporizador 1 como contador e programado para operar em modo 2,

com um valor de recarga igual a 246 (256-10). O acumulador e carry serão usados para acender os

leds na seqüência correta

TMOD GATE C/T M1 M0 GATE C/T M1 M

Figura 8.12. Valor a ser programado em TMOD (contador 1, modo 2).

IE EA - - ES ET1 EX1 ET0 EX

Figura 8.9. Valor a ser programado em IE.

;LEDS1.ASM

DEFSEG PROG, CLASS=CODE, START=

SEG PROG

CONTA_10 EQU 246

ORG RESET

AJMP INICIO

ORG TIMER

AJMP TIM

ORG 50H

INICIO MOV A,#01001001B

CLR C

MOV P1,A

MOV TL1,#CONTA_10 ;CARREGAR CONTADOR

MOV TH1,#CONTA_10 ;VALOR DE RECARGA

MOV TMOD,#60H ;CONTADOR 1, MODO 2

MOV IE,#88H ;EA=1, ET1=

SETB TR1 ;LIGAR CONTADOR

SJMP $ ;LOOP INFINITO

TIM1 RLC A

MOV P1,A

RETI

END

A chave SW3 aciona diretamente a entrada T1, mas há bouncing e por isso serão

notadas mudanças nos leds antes de 10 acionamentos. Para esse caso específico o bouncing deverá

ser eliminado por hardware.
