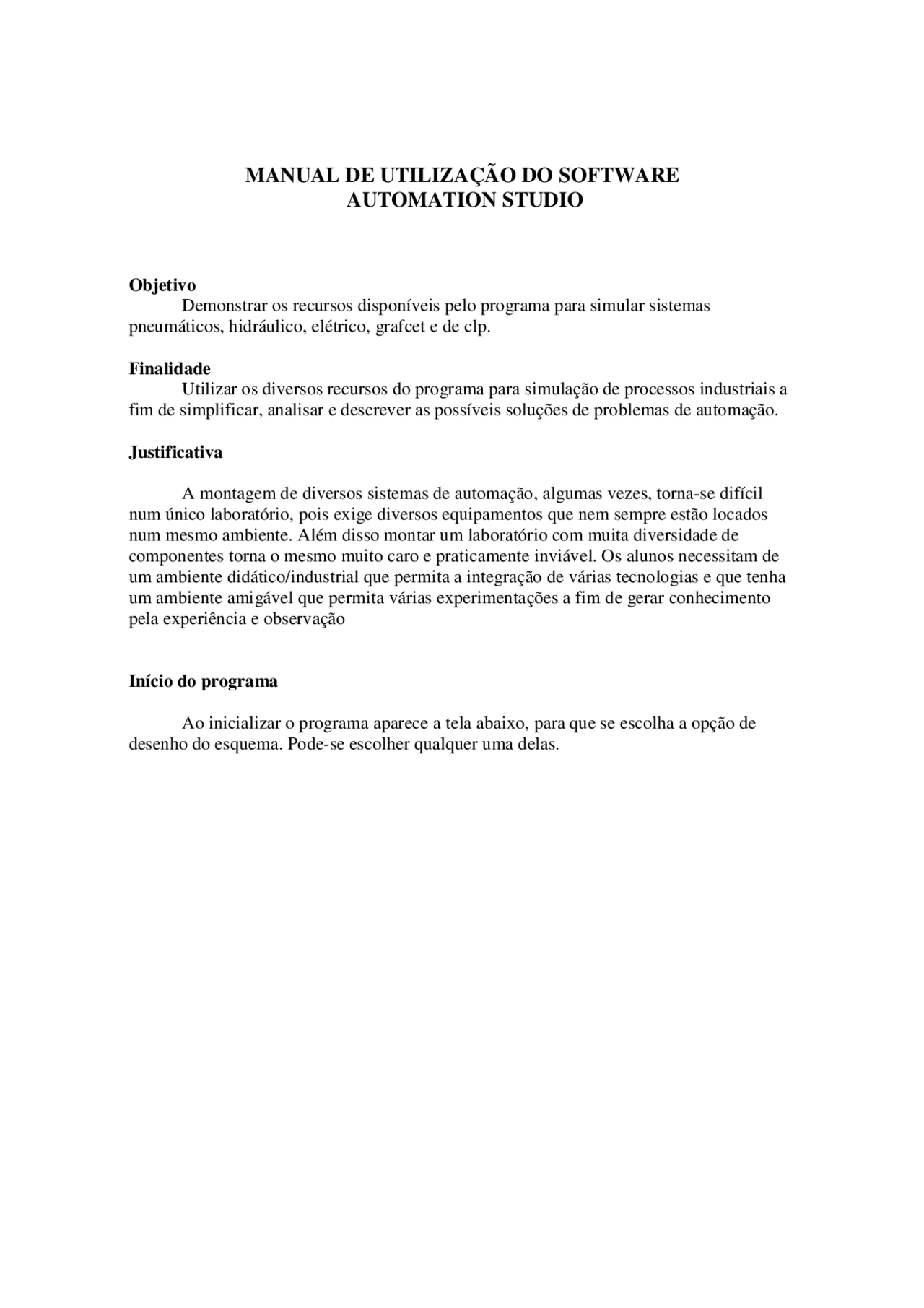

MANUAL DE UTILIZAÇÃO DO SOFTWARE
AUTOMATION STUDIO
Objetivo Demonstrar os recursos disponíveis pelo programa para simular sistemas pneumáticos, hidráulico, elétrico, grafcet e de clp.
Finalidade Utilizar os diversos recursos do programa para simulação de processos industriais a fim de simplificar, analisar e descrever as possíveis soluções de problemas de automação.
Justificativa
A montagem de diversos sistemas de automação, algumas vezes, torna-se difícil num único laboratório, pois exige diversos equipamentos que nem sempre estão locados num mesmo ambiente. Além disso montar um laboratório com muita diversidade de componentes torna o mesmo muito caro e praticamente inviável. Os alunos necessitam de um ambiente didático/industrial que permita a integração de várias tecnologias e que tenha um ambiente amigável que permita várias experimentações a fim de gerar conhecimento pela experiência e observação
Início do programa
Ao inicializar o programa aparece a tela abaixo, para que se escolha a opção de desenho do esquema. Pode-se escolher qualquer uma delas.
Na tela seguinte abre-se a janela principal do programa. Neste momento deve-se abrir o botão “Library”, o qual permite a escolha do tipo de esquema que se quer simular.
Para a composição do esquema tem-se as seguintes escolhas:
- compressores;
- rede penumática;
- atuadores:
- válvulas direcionais;
- sensores;
- lógica;
- temporizadores;
- seqüenciadores;
- controle de pressão;
- controle de fluxo;
- acessórios;
- compenentes de vácuo.
Supondo que se queira montar um circuito pneumático um cilindro de dupla ação.
Na tela principal aparecerá “grudado ao mouse” o cilindro escolhido. Na posição escolhida para fixar o mesmo deve-se “clicar” com o botão da direita. Na seqüência aparecerá uma tela com os dados técnicos do cilindro escolhido. Para a simulação do processo basta aceitar todas as indicações sugeridas pelo programa clicando em “OK”.
Na seqüência fecha-se a opção para atuadrores e abre-se a de válvulas direcionais e escolhe-se, por exemplo, a válvula 4/2 vias.
Clicando-se na posição escolhida abrirá uma nova caixa de diálogo para a completa montagem da referida válvula.
Da mesma, do outro lado repete-se a escolha do tipo de acionamento. Após estas escolhas o diagrama fica como mostrado abaixo
Para completar o esquema inserimos a fonte de pressão, o escape e as linhas de pressão que alimentarão o cilindro. Para isto fecha-se a janela da válvula abre-se a de linhas
Para se fazer as conexões de pressão escolhemos a opção “linha de pressão” deve-se posicionar o mouse sobre o ponto de contato. Quando estiver na posição correta a seta “lincada ao mouse” ficará preta. Neste momento clica-se e movimenta-se o mouse até o outro ponto de contato e repete-se o mesmo procedimento.
Após completado o circuito pode-se iniciar a simulação. Para isto aciona-se o botão verde.
Seguindo esta seqüência pode-se montar qualquer circuito pneumático.
Para se montar um esquema eletropneumático, inicia-se um projeto da mesma maneira acima mencionado até a escolha da válvula. Neste ponto além de escolher o acionamento por solenóide deve-se nomear o próprio solenóide.
Clicando-se sobre o símbolo do solenóide a área de “tagname”fica ativa e escreve-se o nome da solenóide, por exemplo y1.
O primeiro passo é escolher as fontes de energia que serão posicionadas nas extremidades do circuito.
Para completar utilizamos uma botoeira normal aberta para acionar a solenóide. Esta botoeira é escolhida no campo switches tipo pushbutton. Ao escolher este tipo e clicar na figura abrirá uma nova tela para que se escreva o nome do botão, neste caso S1.
