FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
1
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l

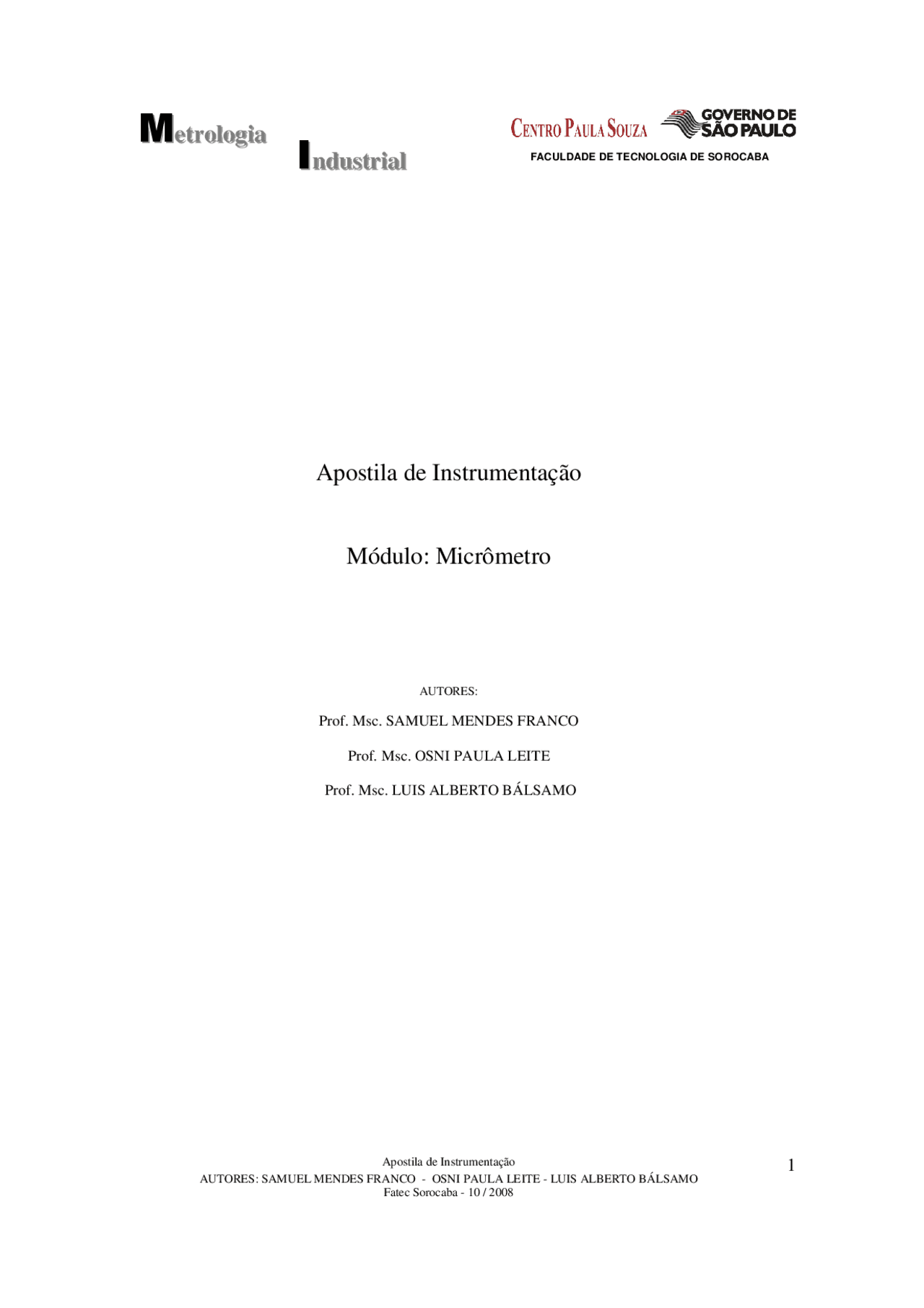

Apostila de Instrumentação
Módulo: Micrômetro
AUTORES:
Prof. Msc. SAMUEL MENDES FRANCO
Prof. Msc. OSNI PAULA LEITE
Prof. Msc. LUIS ALBERTO BÁLSAMO
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
2
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Introdução
Em 1638 foi desenvolvido um instrumento provido de um parafuso deslocável com
passo de 30 fios por polegada e uma escala circular fixa com 100 divisões. Não se conhece
o sucesso deste instrumento. Em 1848 encontramos pela literatura a solicitação da patente
de um calibre com rosca e vernier circular, na França. Somente após 1867, encontramos
registrados do aperfeiçoamento de tal instrumento, que se tornou conhecido como
micrômetro.
O micrômetro é um instrumento de medição utilizado onde se faz necessário uma
exatidão superior a exigida para o paquímetro. Ou seja, quando se necessita medir com
tolerâncias mais apertadas daquelas que o paquímetro pode oferecer, usa-se o micrômetro.
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
4
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Características do Instrumento
Os micrômetros obedecem ao “principio de Abbe”. Segundo “Abbe”, um
instrumento de medição deve possuir como condição ideal a escala alinhada com a posição
na qual o objeto a medir é colocado.
No micrômetro, devemos identificar:
Faixa de Medição: Ë definida como a faixa de utilização do instrumento, dentro do
qual se admite que o erro do instrumento de medição mantém se,
dentro dos limites especificados.
Faixa Nominal: Ë a faixa de indicação que se pode obter em uma posição
específica de um instrumento de medição.
Amplitude: A amplitude será definida como sendo a diferença em módulo,
entre os dois limites de uma fixa nominal
Resolução: Menor diferença entre indicações de um dispositivo mostrador
que pode ser significativamente percebida, ou seja menor leitura
do instrumento.
Vamos verificar os casos abaixo:
1º Estudo de Caso: Sistema Métrico
Cada divisão da escala principal, ou seja, do cilindro graduado,
vale, 0,5 mm e a escala do tambor possui 50 divisões, então
temos:
valor da menor divisão da escala principal 0,5 mm
número de divisões da escala do tambor 50 divisões
Logo,
0,
Resolução =
50
= 0,01 mm
Assim temos;
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
5
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
2º Estudo de Caso: Sistema Métrico com Escala do Nônio
Cada divisão da escala principal vale 0,5 milímetro e a escala do
tambor possui 50 divisões, então temos:
valor da menor divisão da escala fixa 1 mm
número de divisões da escala móvel 50 divisões
Logo,
1
Resolução
do tambor
=
50
= 0,01 mm
Sabendo-se que, cada divisão do tambor vale 0,01 mm,
verificamos que este valor se divide em 10 partes no nônio,
portanto temos:
valor da menor divisão no tambor 0,01 mm
número de divisões do nônio 10 divisões
Logo,
0,
Resolução =
10
= 0,001 mm
Assim temos,
3º Estudo de Caso: Sistema Inglês
Cada divisão da escala principal vale 0.025” e a escala do tambor
possui 25 divisões, então temos:
valor da menor divisão da escala fixa 0.025”
número de divisões da escala móvel 25 divisões
Logo,
0.025”
Resolução
do tambor
=
25
= 0.001”
Assim temos,
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
7
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Leituras
PARA A LEITURA DEVEMOS: OBSERVAR E ANALISAR O INSTRUMENTO
Observar :
A escala
principal a
escala do
tambor e o
nônio
Quanto vale cada divisão na escala principal?
Devemos analisar: Quanto vale cada divisão na escala do tambor?
Quanto vale cada divisão na escala do nônio?
Após observar as escalas e analisar os valores, seguiremos a seguinte sequência:
Primeiro:
Observe a posição da face do tambor.
A face do tambor passou de uma determinada graduação na escala principal?
Qual é essa graduação?
Desta maneira temos a leitura na escala principal.
Escala principal
Escala do Nônio
Escala do
Tambor
Face do tambor
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
8
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Segundo:
Observe que na escala principal possui uma linha horizontal, chamada linha de
leitura.
Percorra com os olhos a escala do tambor e identifique se algum traço está
coincidindo com esta linha horizontal, caso nenhuma venha a coincidir, identifique
qual graduação da escala o tambor está imediatamente abaixo a esta linha?
Qual é essa graduação?
Assim, temos a leitura no tambor.
Terceiro:
Percorra com os olhos a escala do nônio e identifique qual graduação está
coincidindo com alguma graduação da escala do tambor.
Qual é essa graduação?
Assim, temos a leitura no nonio.
Quarto:
A medida será obtida pela somatório das leituras.
Logo a medida será:
leitura da escala principal + leitura da escala do tambor + leitura do nônio
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
10
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Segundo:
Observe que na escala principal possui uma linha horizontal, chamada linha de
leitura.
Percorra com os olhos a escala do tambor e identifique se algum traço está
coincidindo com esta linha horizontal, caso nenhuma venha a coincidir, identifique
qual graduação da escala o tambor está imediatamente abaixo a esta linha?
Qual é essa graduação? 9
Leitura no tambor = 0,09 mm
Terceiro:
Percorra com os olhos a escala do nônio e identifique qual qraduação está
coincidindo com alguma graduação da escala do tambor.
Qual é essa graduação? 6
Leitura no nonio = 0,006 mm
Quarto:
A medida será obtida pela somatório das leituras.
Logo a medida será:
leitura da escala principal = 18,
leitura da escala do tambor = 0,
leitura do nônio = 0,
Medida = 18,
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
11
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Exercícios de Leituras no Sistema Métrico
Leitura:
Leitura:
3
Abrir o micrômetro em:
15,254 mm
4
Abrir o micrômetro em:
5,736 mm
1
2
FACULDADE DE TECNOLOGIA DE SOROCABA
Apostila de Instrumentação
AUTORES: SAMUEL MENDES FRANCO - OSNI PAULA LEITE - LUIS ALBERTO BÁLSAMO
13
e
e t
t r
r o
o l
l o
o g
g i
i a
a
n
n n d
d d u
u u s
s s t
t t r
r r i
i i a
a a l
l l
Tipos de Micrômetros
Existem diversos modelos de micrômetros. Sendo micrômetros eletrônicos digitais,
mecânicos, micrômetros para medição externa, micrômetros para medição interna,
micrômetro para medição de profundidade, micrômetro para medição de roscas entre outros
modelos e tipos. Para maiores informações consultar o catálogo do fabricante.
