Apostila de Solidworks - IFET-JF
Tipologia: Notas de estudo
1 / 101
Esta página não é visível na pré-visualização
Não perca as partes importantes!

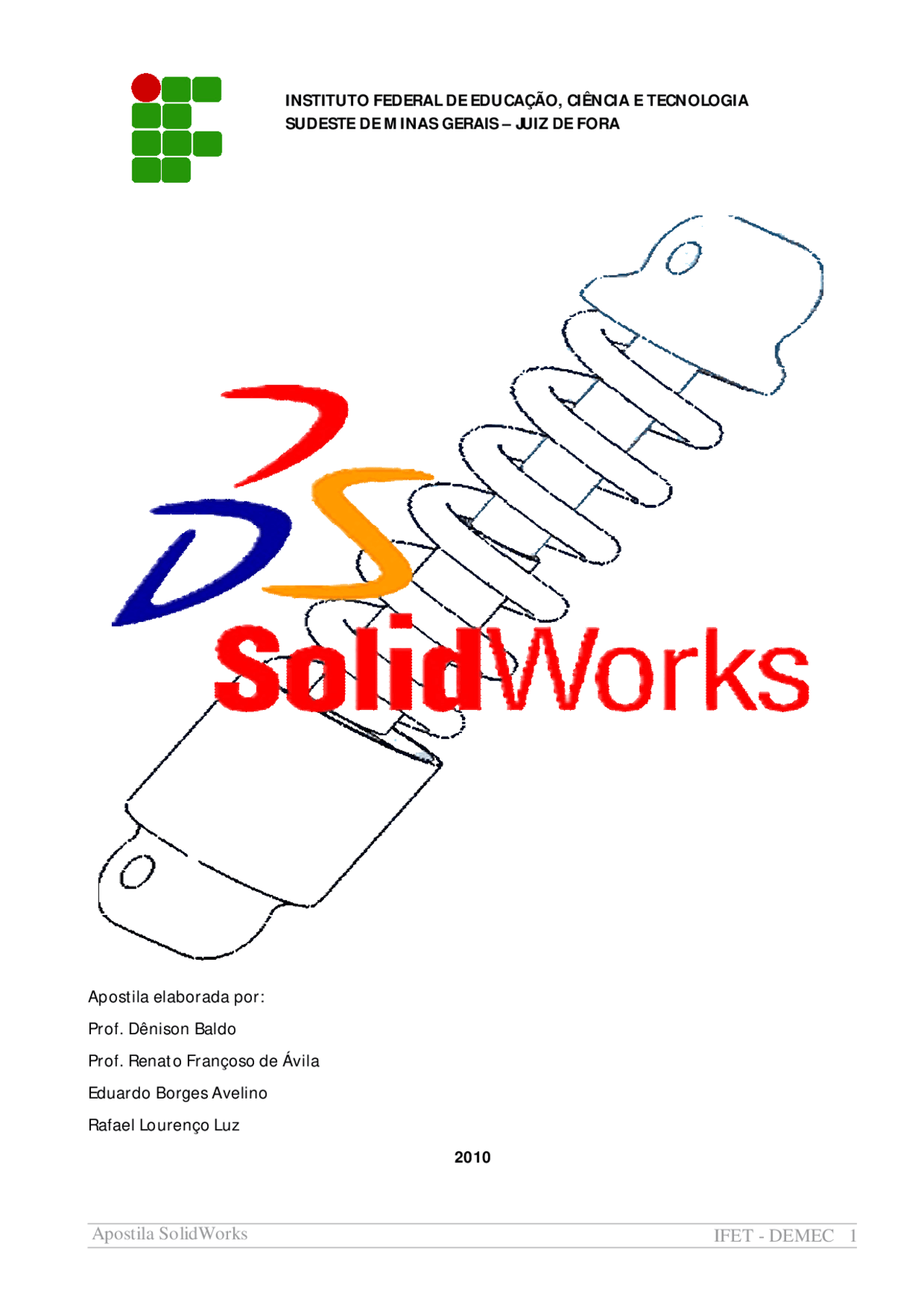

Apostila elaborada por: Prof. Dênison Baldo Prof. Renato Françoso de Ávila Eduardo Borges Avelino Rafael Lourenço Luz 2010
Capitulo I INTRODUÇÃO 1 – Conceitos básicos
2 – Abrindo o ambiente de trabalho __________________________________________________________________________ Capitulo II TRABALHANDO COM AMBIENTE DE PEÇA 1 – Conhecendo o ambiente
2 – Ressalto/base extrudado e Corte extrudado________________________________________________________________ 3 – Filete e Chanfro
4 – Ressalto/base revolucionado e Corte por revolução
5 – Casca __________________________________________________________________________________________________________ 6 – Ressalto/base varrido e Corte por varredura
7 – Furo simples e Assistente de perfuração______________________________________________________________________ 8 – Ressalto/base por loft e Corte por loft________________________________________________________________________ 9 – Padrão Linear e Padrão circular
10 – Nervura ___________________________________________________________________________________________________________ 11 – Espelhar
Capitulo III TRABALHANDO COM AMBIENTE DE MONTAGEM 1 – Conhecendo o ambiente
2 – Montando o Grampo
3 – Montando o Redutor _______________________________________________________________________________________ 4 – Criando simulações
5 – Vista explodida ______________________________________________________________________________________________ Capitulo IV TRABALHANDO COM AMBIENTE DE DESENHO 1 – Conhecendo o ambiente _______________________________________________________________________________________ 2 – Criando as vistas de uma peça ____________________________________________________________________________ 3 – Acrescentando detalhes no formato
4 – Inserir cotas __________________________________________________________________________________________________
Feature Manager: Árvore de estrutura da Peça, Montagem ou Desenho. Todas as operações executadas para criação da peça estarão contidas nesta árvore. Algumas alterações na peça podem ser feitas na Feature Manager. Área gráfica: É a área de criação e manipulação da Peça, Montagem e Desenho. 2 - ABRINDO O AMBIENTE DE TRABALHO: Para abrir o ambiente de trabalho deve-se clicar em Arquivo – Novo ou no ícone. Feito isto abrirá a janela Novo Documento SolidWorks , com as seguintes opções: Peça – Este ambiente é utilizado na criação de peças, que poderão ou não compor um conjunto. Montagem – É a área utilizada para execução da montagem de um conjunto utilizando as peças criadas no ambiente Peça. Feature Manager Área gráfica Modelo
Desenho – Gera desenhos em 2D de peças e/ou conjuntos criados nos ambientes anteriores, estes desenhos contêm as principais vistas das peças, podendo ainda, conter cotas, cortes, detalhes etc. Capítulo II TRABALHANDO COM AMBIENTE DE PEÇA 1 - CONHECENDO O AMBIENTE: Para se criar uma peça, deve-se abrir o ambiente Peça em Novo – Novo Documento SolidWorks – Peça – OK. O ambiente Peça é formado por uma tela que contém uma área gráfica e algumas barras de ferramentas necessárias para a criação de uma peça. Uma das principais barras de ferramentas neste ambiente é a barra Esboço , nela são encontradas funções utilizadas na criação de geometrias que darão forma ao esboço 2D que por sua vez irá gerar o sólido. As principais ferramentas serão apresentadas a seguir: Linha: Cria linhas a partir de dois pontos que devem ser indicados. Retângulo: Cria retângulos a partir de dois pontos. Paralelogramo: Cria paralelogramos a partir de três pontos. Círculo: Cria círculos tendo como base dois pontos, o primeiro como centro e o segundo indicará o raio do circulo. Arco Tangente: Cria arcos tangentes utilizando dois pontos, sendo que o primeiro deve ser um ponto final de um segmento da geometria. Arco de 3 pontos: Cria arcos utilizando três pontos como referência. Polígono: Cria polígonos a Partir de um ponto central e outros dados que podem ser modificados na Property Manager. Linha de centro: É um comando simples, semelhante à função Linha. Esta função cria linhas de centro que são necessárias em algumas operações, tanto para criar geometrias, quanto para se gerar sólidos. Ponto: Cria pontos, podendo ser indicados pelo cursor ou através da Property Manager , em alguns casos estes pontos são necessários para a execução de alguma outra função. Esboçar chanfro: Cria chanfros na geometria utilizando informações da janela Property Manager , após informar os dados necessários deve-se indicar as entidades que serão chanfradas. Esboçar filete: É muito semelhante à função esboçar chanfro, a diferença é que esta ferramenta cria arredondamentos entre as entidades selecionadas. Offset de entidades: Cria uma cópia da geometria a uma determinada distância.
Padrão circular: Cria cópias de uma determinada característica do sólido de forma circular. Escala: Aumenta ou diminui a escala de um sólido a partir de um fator estipulado. Furo simples: Cria um furo cilíndrico em uma face plana do sólido. Assistente de perfuração: Insere um furo utilizando uma seção transversal pré-definida. 2 - RESSALTO/BASE EXTRUDADO E CORTE EXTRUDADO: As ferramentas Ressalto/base extrudado e Corte extrudado adicionam ou removem material da peça, criando uma profundidade em uma determinada geometria. 1 Clique em Novo – Novo documento SolidWorks – Peça – OK. Este procedimento abrirá uma área de trabalho para o ambiente Peça. 2 Verifique se as origens estão visíveis no ambiente de trabalho, caso não estejam, vá no menu Exibir e clique no ícone Origens. 3 Clique no botão Esboço (^) , veja que na Feature Magener aparece três opções de planos (Frontal, Superior e Direito), selecione o plano Superior e automaticamente o programa irá posicionar o plano de modo que se possa desenhar. 4 Na barra Esboço selecione a ferramenta Retângulo. Repare que ao clicar na ferramenta o cursor muda de formato. 5 Clique com o botão esquerdo do mouse na área de trabalho e em seguida faça um movimento em diagonal de modo a visualizar um retângulo. Quando o retângulo estiver bem visível dê outro clique na área gráfica.
6 Para adicionar as dimensões deve-se clicar na ferramenta Dimensão inteligente. 7 Passe o cursor por cima de uma das linhas horizontais, quando ela se destacar dê um clique com o botão esquerdo do mouse. 8 Repare que irá surgir uma linha de cota com o valor atual da dimensão da linha. Dê mais um clique com o botão esquerdo do mouse e uma janela chamada Modificar será aberta. 9 Digite o valor de 160mm, confirme no botão ou clique na tecla Enter. 10 Faça o mesmo procedimento com uma das linhas verticais, só que desta vez o valor da dimensão da linha será de 89mm. 11 Após estes procedimentos a geometria deverá estar semelhante a esta: 12 Para gerar o 3D desta geometria deve-se clicar na ferramenta Ressalto/base extrudado , localizada na barra Recursos. 13 Ao clicar na ferramenta Ressalto/base extrudado , o programa mostrará um pré-visualização do que irá acontecer com sua geometria. Do lado esquerdo de sua tela abrirá uma Property Manager com o título Extrusão. Na sub-janela Direção 1 selecione a opção Cego e determine 60mm de espessura para o sólido. 14 Clique com o botão esquerdo na área gráfica e observe que a pré- visualização mudará de acordo com o que foi estipulado. 15 Caso não tenha ficado como você desejava basta modificar as características ou os valores na Property Manager.
Zoom para ajustar: Executa um zoom utilizando toda a área gráfica para mostrar a peça ou conjunto. Zoom para área: Faz o zoom na área demarcada na área gráfica. Aumentar/diminuir zoom: Quando clicar com o botão esquerdo do mouse, pressionando o botão e movendo o mouse para cima faz com que o zoom aumente. Se clicar com o botão esquerdo do mouse, pressiona-lo e mover o mouse para baixo faz com que o zoom diminua. Zoom na seleção: Faz o zoom ampliando a face ou feature selecionada. Girar vista: Permite girar livremente a peça ou conjunto, o mesmo resultado é obtido clicando, pressionando no botão central do mouse (se tiver) e movendo o mouse. Panorâmica: Permite movimentar a peça para obter um melhor posicionamento da mesma. 18 Na barra Vistas padrão escolha a opção Posterior , e selecione a face posterior da peça. 19 Após selecionar a face clique na ferramenta Esboço (^) , desenhe a seguinte geometria: 20 Clique na ferramenta Aparar entidades , na Property Manager selecione a opção Aparar até o mais próximo e em seguida corte a parte circular interna da geometria, para que ela fique deste modo:
21 Clique na ferramenta Ressalto/base extrudado , em seguida clique na ferramenta Isométrica. Na Property Manager determine o tipo Cego , valor da espessura 20 mm e se necessário inverta o sentido da extrusão no ícone Inverter direção. 22 Após os reparos necessários clique no botão , e sua peça ficará assim: 23 Selecione a face indicada na figura acima e em seguida clique em Esboço (^). 24 Após selecionar a face clique na ferramenta Normal a. 25 Selecione a ferramenta Círculo , e desenhe um circulo em qualquer lugar da área gráfica. 26 Clique na ferramenta Adicionar relação , que está localizada na barra de ferramentas Dimensões/Relações. Em seguida selecione o círculo que você acabou de criar e a aresta circular, conforme a próxima figura: 27 Após selecionar os itens, abrirá uma sub-janela dentro da Property Manager chamada Adicionar relação. Esta sub-janela possibilita a escolha da relação geométrica. Neste caso selecione a opção Concêntrico e clique no botão. Itens a serem selecionados Selecione esta face
7 Clique em , e sua peça estará deste modo: 8 Selecione a face indicada na figura acima, clique em Esboço , feito isto clique na ferramenta Normal a. 9 Agora utilizando as ferramentas Retângulo e Dimensão inteligente crie a geometria conforme a próxima figura. 10 Após desenhar a geometria clique em Corte extrudado. 11 Clique em Isométrica. 12 Na Property Manager , dentro da sub-janela Direção 1 , determine o tipo de corte de Cego. Na mesma sub-janela estabeleça uma espessura de 18mm e clique no botão. 13 Observe que na Feature Manager a última operação registrada é a denominada Corte- extrusão 2. 14 Clique com o botão direito do mouse em cima deste registro na Feature Manager. Isto irá abrir um menu chamado Recurso (Corte-extrusão 2). Nota que o corte na peça fica destacado. Selecione esta face
15 No menu Recurso (Corte-extrusão2) selecione a opção Editar Recurso. Este processo possibilita a alteração das características de remoção do Material. Na sub-janela Direção 1 , altere a espessura de corte de 18mm para 10mm e clique no botão. O resultado será este: 16 Salve a peça clicando e Salvar e nomeando como SUPORTE.SLDPRT. 3 - Filete E CHANFRO: Na criação da peça a seguir serão utilizadas as ferramentas de chanfro e arredondamentos, tanto no Esboço quando no sólido. 1 Clique em Novo – Novo Documento SolidWorks – Peça – OK. 2 Clique no botão Esboço , e em seguida selecione o plano Frontal. 3 Utilizando as ferramentas Linha e Dimensão inteligente crie a geometria conforme a figura a seguir:
10 Clique na ferramenta Filete e depois selecione as arestas indicadas da figura acima. 11 Na Property Manager , clique no botão Manual e certifique-se que a opção Raio Constante está habilitada, se esta opção estiver habilitada determine um raio de 25mm e clique em . 12 Observe que na Feature Manager a última operação registrada é a denominada Filete 1 no menu Feature (Filete1) selecione a opção Editar recurso. 13 A Property Manager Filete 1 será aberta novamente, altere o valor do raio de 25mm para 40mm e clique em. A peça ficará deste modo: 14 Selecione a face indicada na figura acima e clique em Esboço , clique Normal a e em seguida utilize as ferramentas Círculo e Dimensão inteligente para criar um círculo com 60mm de diâmetro na face da peça. Selecione estas arestas Selecione esta face
15 Utilizando a ferramenta Adicionar relação , faça com que este círculo fique concêntrico com o arredondamento de 40mm de raio. Para isto você deve selecionar o círculo e uma das arestas deste arredondamento, depois de selecionados, escolha a opção Concêntrico na Property Manager e clique em. 16 Agora clique em Corte extrudado e depois na ferramenta de visualização Isométrica. 17 Na sub-janela Direção 1 selecione a opção Passante. 18 Clique em e sua peça ficará assim: 19 Selecione a face interna do corte circular que acabou de fazer. 20 Clique na ferramenta Chanfro. 21 Na Property Manager habilite a opção Ângulo distância , determine 2mm para a distância do chanfro e 45° para o valor do ângulo. Em seguida clique em. 22 Sua peça deverá ficar deste modo: Selecione esta face
31 Clique em Girar vista e gire sua peça de modo que a face inferior fique a mostra. 32 Selecione a face inferior da peça e em seguida clique em Esboço. 33 Clique em Normal a. 34 Agora, com a face selecionada, clique na ferramenta Offset de entidades. Na Property Manager estipule 5mm e se necessário habilite a opção Inverter para que a geometria criada fique para o lado interno da peça. Feito isto clique em. 35 Utilize a ferramenta Esboçar filete para cria arredondamentos com 10mm de raio nas quatro interseções do retângulo criado. 36 Clique em Corte extrudado e faça um corte do tipo Cego e uma profundidade de 5mm e sua peça estará pronta. 37 Salve a peça clicando e Salvar e nomeando como MANCAL.SLDPRT.
Estas funções são utilizadas para fazer a revolução da geometria 2D, em torno de um eixo de rotação, podendo inserir Material ( Ressalto/base revolucionado ) ou retirar Material ( Corte por revolução ) da peça. Siga as etapas abaixo e cria a peça a seguir: 1 Clique em Novo – Novo Documento SolidWorks– Peça – OK. 2 Clique no botão Esboço , e em seguida selecione o plano Frontal. 3 Utilizando as ferramentas Linha e Dimensão inteligente crie a geometria conforme a figura ao lado: 4 Lembre-se de inserir a dimensão de 30mm entre a origem e o início da linha com 60mm de comprimento. 5 Selecione a ferramenta Offset de entidades e na Property Manager estipule 3mm de espessura para o afastamento. 6 Clique com o botão esquerdo em cima de um das linhas e em seguida mova o cursor para a Parte interna da geometria. 7 Faça o mesmo com as linhas que restaram e clique em. 8 Selecione a ferramenta Linha e feche a geometria criada nas duas extremidades para que sua geometria fique assim:
