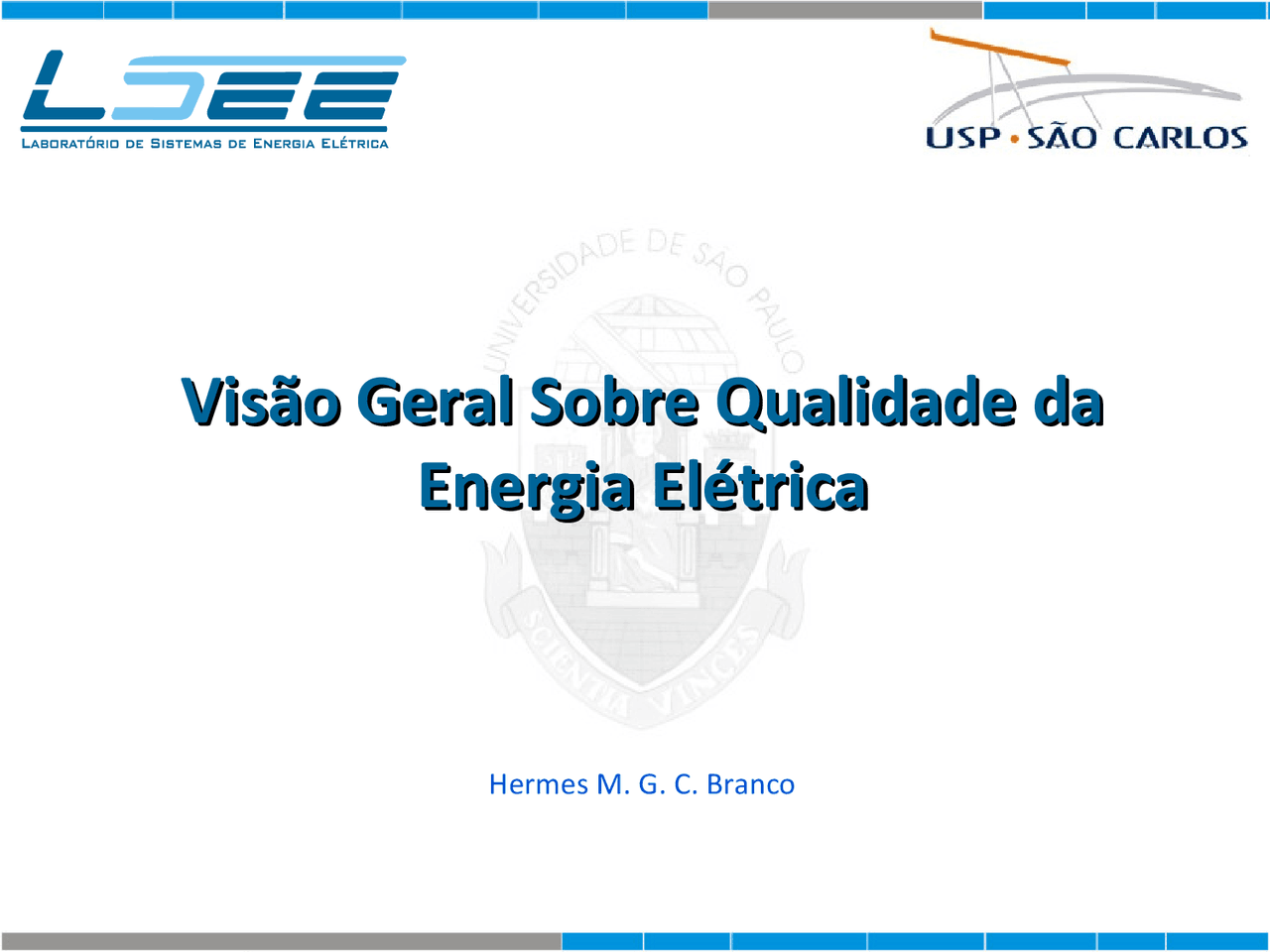

Visão Geral Sobre Qualidade daVisão Geral Sobre Qualidade da

Energia Elétrica Energia Elétrica

Hermes M. G. C. Branco

A Qualidade da Energia Elétrica (QEE)

 (^) Expectativa do consumidor:

• (^) Clientes residenciais
• (^) Clientes industriais  (^) Para manter o nível de QEE dentro de certos limites operacionais aceitáveis são necessárias medidas de controle e de acompanhamento tanto dos órgãos de fiscalização como das concessionárias fornecedoras de energia. 2

Fatores que influenciam um novo modo de

enxergar o sistema elétrico:

 (^) A desregulamentação do setor elétrico

• (^) Geração, transmissão e distribuição são realizadas por empresas diferentes e economicamente independentes.  (^) Maiores exigências ambientais, leis mais rigorosas, maior fiscalização.  (^) Geração Distribuída.  (^) Maior exigência dos consumidores 4

Visão Atual dos Sistemas Elétricos 5

Fatores que despertaram o interesse

sobre à QEE

 (^) Mudanças no setor da energia elétrica:

• (^) A alteração da natureza das cargas;
• (^) Desregulamentação (privatização) da indústria elétrica e
• (^) Geração distribuída (pequenas unidades geradoras).  (^) Racionalização e conservação da energia elétrica;  (^) Conscientização dos consumidores;  (^) Equipamentos sensíveis;  (^) Vida útil dos componentes e equipamentos. 7

Por que estudar QEE?  (^) Os Equipamentos atuais são menos tolerantes ao distúrbios;  (^) Os processos de produção são menos tolerantes à falhas nos equipamentos;  (^) As empresas são menos tolerantes à paradas no processo produtivo; 8 A PRINCIPAL RAZÃO É ECONÔMICA!!!!

Impactos econômicos da QEE

10

Importância de uma análise e

diagnóstico da QE elétrica

 (^) Determinar as causas e conseqüências dos distúrbios  (^) Apresentar medidas técnicas e economicamente viáveis para sanar os problemas, promovendo a melhoria do sistema elétrico como um todo 11

O que é QEE? (Bollen)  (^) Qualidade da Tensão + Qualidade da Corrente  (^) Tensão Ideal:

• (^) Senoidal com amplitude e freqüência constante (valor nominal).  (^) Corrente Ideal:
• (^) Senoidal com amplitude e freqüência constante (valor nominal).
• (^) Freqüência e fase iguais à freqüência e fase da tensão  (^) Qualquer desvio de tensão ou corrente do ideal é um distúrbio de qualidade de energia. 13

O que é QEE? (Dugan)

 (^) Um problema de QEE é qualquer problema manifestado na tensão, corrente ou desvio de freqüência, que resulta em falha ou má operação de equipamento dos consumidores.  (^) Há padrão muito bem definido de medidas para a tensão, de onde associa-se a QE à qualidade de tensão. 14

16 Quando ocorre um Problema de QEE?

O que é QEE? (Hermes)

Fenômenos de QEE

 VTCD

• (^) afundamentos, elevações e interrupções de tensão;

 VTLD

• (^) sobretensões, subtensões e interrupções sustentadas

 Oscilações transitórias

 Distorções harmônicas;

 Flutuações de tensão, etc.

17

19  (^) O parâmetro de qualidade do setor elétrico de distribuição, é o desempenho das concessionárias no fornecimento da energia elétrica; seus parâmetros são:

• (^) conformidade;
• (^) atendimento ao consumidor e
• (^) continuidade.

Regulamentação

20  (^) Resolução no 024/2000: com novos avanços e reformulou os procedimentos de controle da qualidade sobre os aspectos da continuidade.  (^) Entre as medidas mais significativas estão:

• (^) a criação de procedimentos auditáveis;
• (^) a uniformização do método de coleta e registros dos dados;
• (^) a forma de apresentação e a periodicidade do envio destes à ANEEL (mensal, trimestral e anual) e a
• (^) introdução de indicadores individuais.

Regulamentação
