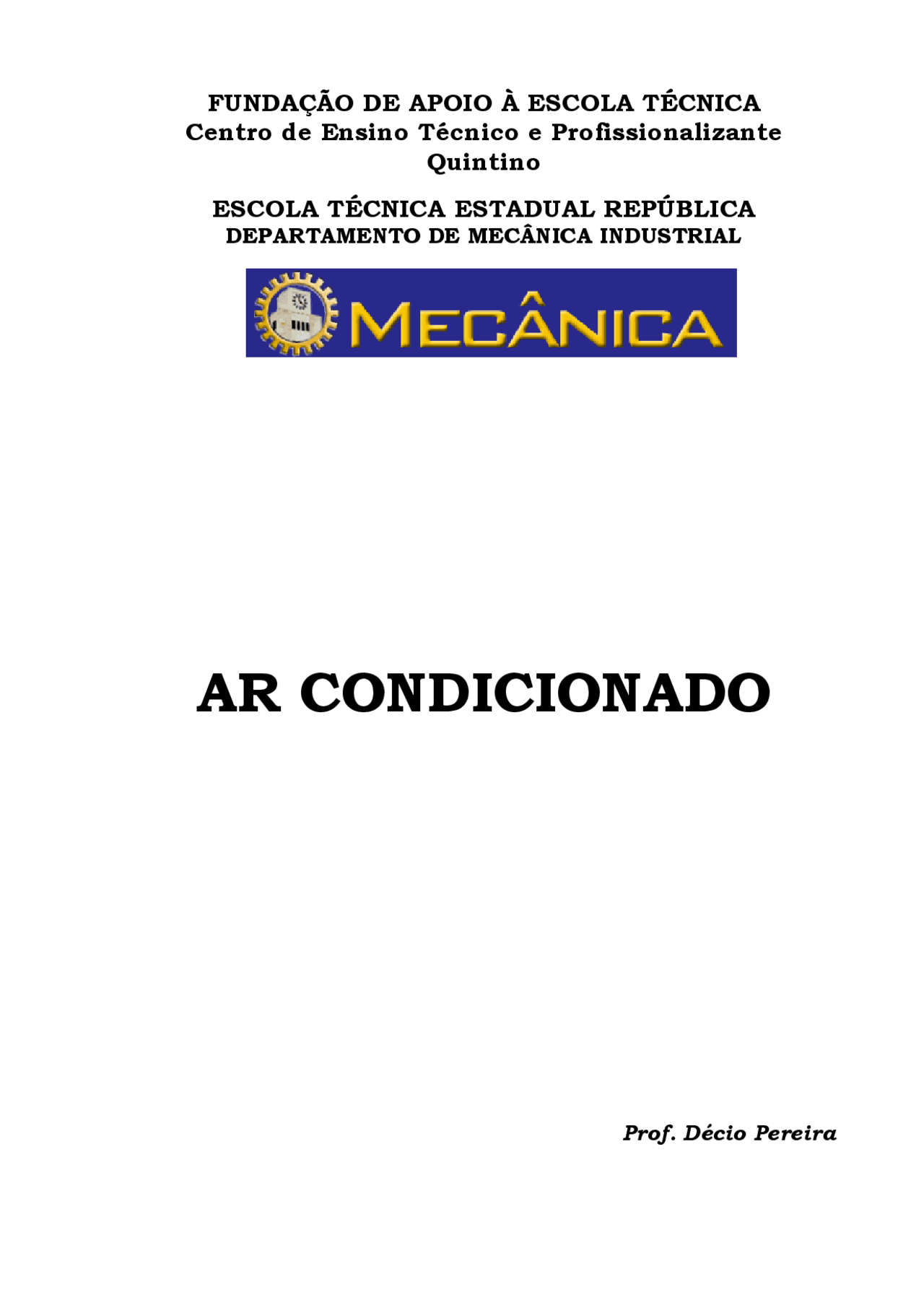

FUNDAÇÃO DE APOIO À ESCOLA TÉCNICA
Centro de Ensino Técnico e Profissionalizante
Quintino
ESCOLA TÉCNICA ESTADUAL REPÚBLICA
DEPARTAMENTO DE MECÂNICA INDUSTRIAL
AR CONDICIONADO
Prof. Décio Pereira
AR CONDICIONADO
Prof. Décio Pereira
Basicamente, a exemplo do que ocorre com um refrigerador (geladeira), a finalidade do ar condicionado é extrair o calor de uma fonte quente, transferindo-o para uma fonte fria. Isto é possível através do sistema evaporador e condensador.
No aparelho de ar condicionado existe um filtro, em forma de lençol, no qual passa o ar antes de ir para o evaporador, o que permite eliminar umidade e impurezas.
Componentes
a) Ventilador Em um aparelho de ar condicionado existe o ventilador elétrico, para forçar a passagem do ar. Comumente, utiliza-se um motor com eixo duplo, sendo numa extremidade, colocado um ventilador do evaporador e noutra o ventilador do condensador.
Classificação do ar condicionado
Os condicionadores de ar podem ser divididos em 3 categorias:
a) Condicionador de ar tipo residencial – Não permite refrigerar mais de um ambiente. b) Sistema compacto para refrigeração de dois a três locais, mediante a colocação de dutos. A capacidade varia de 22.000 a 50.000 BTU. c) Sistema comercial, com capacidade de refrigeração muito elevada, entre 50.000 a 90.000 BTU.
Este sistema requer a instalação de uma torre de resfriamento, e uma tubulação de água para efetuar o resfriamento. A torre de resfriamento pode ser colocada no terraço do prédio. A torre de resfriamento é composta na parte superior por uma grande bandeja perfurada, na parte superior por uma grande bandeja perfurada, de um corpo de chapas de madeira espaçadas de alguns centímetros, de um ventilador acionado por um motor elétrico, de um recipiente para recolha e distribuição da água, da carcaça metálica da torre propriamente dita, de uma bomba elétrica para circulação forçada da água.
A água proveniente da fonte de alimentação (1), passa pela bóia e enche o reservatório inferior da torre. Uma bomba (2) aspira a água fria do reservatório e a envia ao condensador do ar condicionado. A água retira calor do condensador (3) e fica quente, sendo então dirigida para a parte superior da torre, indo cair na bandeja perfurada (4), atravessa as camadas de madeira, que amortecem sua queda, retornando ao reservatório (6). O ventilador elétrico (5) provê a subtração do calor da água.
Dutos
Os equipamentos de condicionamento de ar, principalmente os de maior capacidade, usa sistema de dutos para distribuição do ar refrigerado.
Constam essencialmente de uma peça de alumínio em formato retangular ou redondo, com isolamento térmico interior, em placas de isopor. Conectando- se uma peça à outra, sucessivamente, teremos uma rede de dutos.
A saída do duto no espaço refrigerado é feita através de grelhas ou difusores.
As grelhas podem ser do tipo insuflação ou retorno.
Refrigeração de ar em automóveis
O condicionador de ar para automóveis deve ser, unicamente, um aparelho compacto, isto é, de pequenas dimensões, para poder ser colocado num automóvel com relativa facilidade. Normalmente, usa-se o aparelho apenas em veículos grandes ou médios, visto que os automóveis pequenos não são suficientemente fortes (potentes) para que o aparelho seja adicionado sem que ocorra perda sensível na potência do motor.
Este tipo de aparelho apresenta um funcionamento idêntico ao de um aparelho de ar condicionado convencional, constando de:
- condensador;
- evaporador;
- compressor;
- polia com acionamento eletromagnético;
CÁLCULO DA CARGA TÉRMICA
Para facilitar os cálculos, os fabricantes de ar condicionado, costumam publicar tabelas que fornecem o número de Quilocalorias por hora (Kcal/h), necessárias a cada tipo de ambiente.
PLANILHA PARA CÁLCULO DA CARGA TÉRMICA
PARA ESCOLHA DE AR CONDICIONADO
Exercícios para cálculo de carga térmica
a) Dimensionar (escolher) a capacidade de um ar condicionado para refrigerar um escritório com as seguintes características:
1 – Área do escritório, 25 m² com pé direito de 3 m.
O escritório não é de cobertura, ficando entre andares.
2 – Existem 2 (duas) janelas com cortinas recebendo sol da manhã, cada janela tem área de 2 m².
3 – No escritório trabalham 4 pessoas.
4 – Existem 2 (duas) portas. Cada porta tem área de 2 m².
5 – Máquinas e equipamentos de uso contínuo, com suas respectivas potências. 2 computadores com 60W cada 1 minigeladeira com 70W 6 lâmpadas de 60W cada 1 faz com 20W
Cálculo da carga térmica:
- Recinto (ESCRITÓRIO)
VOLUME DO AR INTERNO ÁREA X PÉ DIREITO 25 m² X 3 m = 75 m³.
TABELA – RECINTO: Para 75m³ entre andares temos 1.200 Kcal/h.
2) JANELAS
ÁREA DAS JANELAS
2 Janelas x 2 m² = 4 m².
Tabela – Janelas com cortinas, recebendo sol da manhã, temos: Janelas = 640 Kcal/h
- Nº de Pessoas: As pessoas, dissipam energia, seu metabolismo mantém-se com a temperatura corpórea de 36ºC. Como temos 4 pessoas, a TABELA indica:
4 pessoas = 500 Kcal/h
Nº de Portas Temos no escritório 2 portas com 2 m² cada uma Área das portas 2 x 2 m² = 4 m² TABELA = 500 Kcal/h
Cálculo da potência dissipada pelos equipamentos elétricos
2 computadores 2 x 60W = 120W 1 minigeladeira 1 x 70W = 70W 6 lâmpadas 6 x 60W = 360W 1 FAX 1 x 20W = 20W TOTAL = 570W
TABELA APARELHO ELÉTRICOS: (COMO A TABELA NÃO PASSA DE 500W, TEMOS: 500W => 450 Kcal 100W => 90 Kcal
INSTALAÇÃO DO AR CONDICIONADO
RECOMENDAÇÕES
- Demarcar a parede e abrir orifício com medidas próximas das encontradas no aparelho
- fazer caixilho e moldura
- prever inclinação de 5 mm para caimento da água para o exterior
- evitar incidência de raios solares
- dar preferência a montagem entre 1,50 a 1,80 m do solo - a fiação deve ser direta do relógio medidor, sem emendas e com disjuntor de 25 a.
- o diâmetro do fio será função da distância e corrente (ampéres) solicitada pelo aparelho
