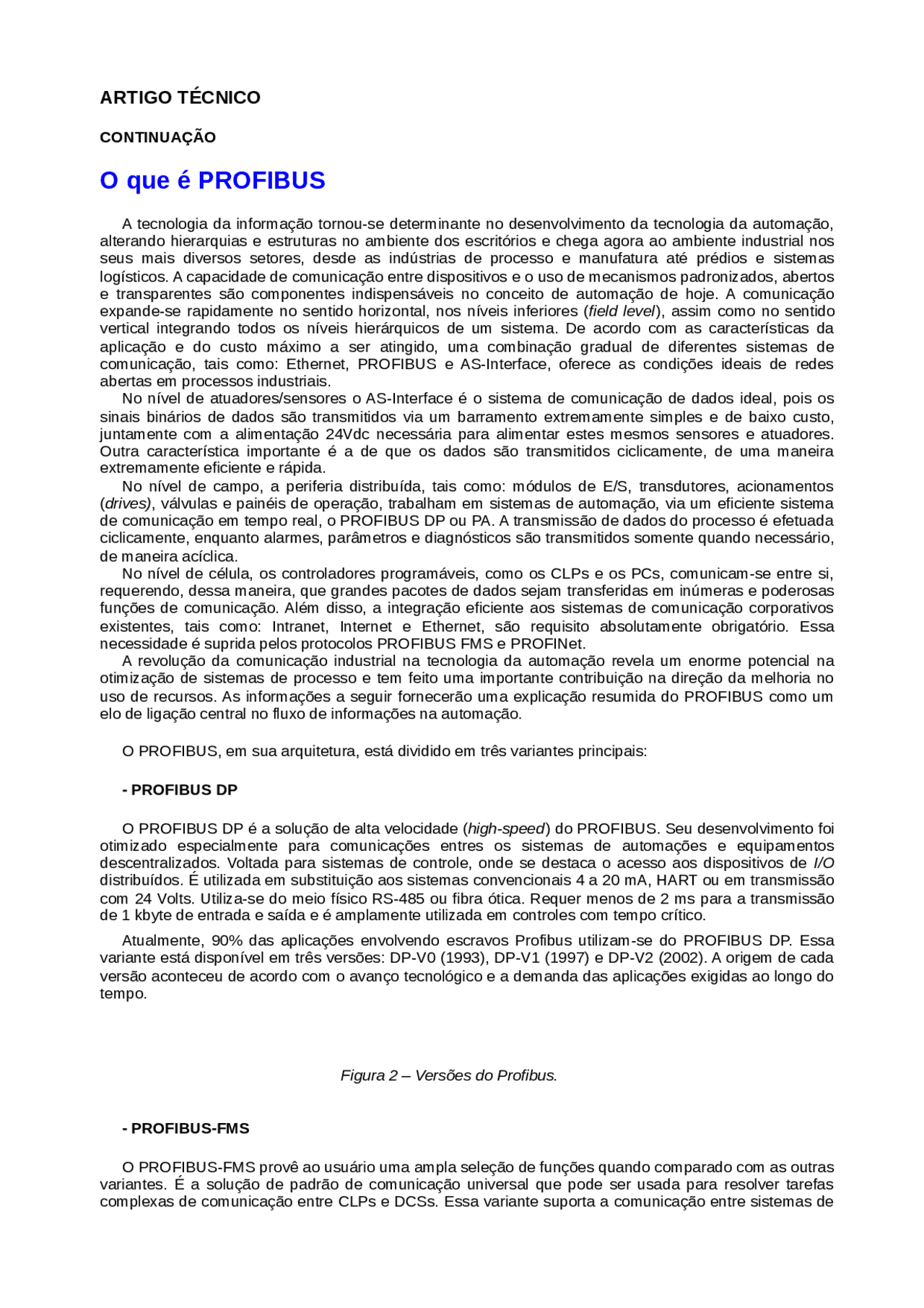

O que é PROFIBUS
A tecnologia da informação tornou-se determinante no desenvolvimento da tecnologia da automação, alterando hierarquias e estruturas no ambiente dos escritórios e chega agora ao ambiente industrial nos seus mais diversos setores, desde as indústrias de processo e manufatura até prédios e sistemas logísticos. A capacidade de comunicação entre dispositivos e o uso de mecanismos padronizados, abertos e transparentes são componentes indispensáveis no conceito de automação de hoje. A comunicação expande-se rapidamente no sentido horizontal, nos níveis inferiores ( field level ), assim como no sentido vertical integrando todos os níveis hierárquicos de um sistema. De acordo com as características da aplicação e do custo máximo a ser atingido, uma combinação gradual de diferentes sistemas de comunicação, tais como: Ethernet, PROFIBUS e AS-Interface, oferece as condições ideais de redes abertas em processos industriais. No nível de atuadores/sensores o AS-Interface é o sistema de comunicação de dados ideal, pois os sinais binários de dados são transmitidos via um barramento extremamente simples e de baixo custo, juntamente com a alimentação 24Vdc necessária para alimentar estes mesmos sensores e atuadores. Outra característica importante é a de que os dados são transmitidos ciclicamente, de uma maneira extremamente eficiente e rápida. No nível de campo, a periferia distribuída, tais como: módulos de E/S, transdutores, acionamentos ( drives) , válvulas e painéis de operação, trabalham em sistemas de automação, via um eficiente sistema de comunicação em tempo real, o PROFIBUS DP ou PA. A transmissão de dados do processo é efetuada ciclicamente, enquanto alarmes, parâmetros e diagnósticos são transmitidos somente quando necessário, de maneira acíclica. No nível de célula, os controladores programáveis, como os CLPs e os PCs, comunicam-se entre si, requerendo, dessa maneira, que grandes pacotes de dados sejam transferidas em inúmeras e poderosas funções de comunicação. Além disso, a integração eficiente aos sistemas de comunicação corporativos existentes, tais como: Intranet, Internet e Ethernet, são requisito absolutamente obrigatório. Essa necessidade é suprida pelos protocolos PROFIBUS FMS e PROFINet. A revolução da comunicação industrial na tecnologia da automação revela um enorme potencial na otimização de sistemas de processo e tem feito uma importante contribuição na direção da melhoria no uso de recursos. As informações a seguir fornecerão uma explicação resumida do PROFIBUS como um elo de ligação central no fluxo de informações na automação.
O PROFIBUS, em sua arquitetura, está dividido em três variantes principais:
- PROFIBUS DP
O PROFIBUS DP é a solução de alta velocidade ( high-speed ) do PROFIBUS. Seu desenvolvimento foi otimizado especialmente para comunicações entres os sistemas de automações e equipamentos descentralizados. Voltada para sistemas de controle, onde se destaca o acesso aos dispositivos de I/O distribuídos. É utilizada em substituição aos sistemas convencionais 4 a 20 mA, HART ou em transmissão com 24 Volts. Utiliza-se do meio físico RS-485 ou fibra ótica. Requer menos de 2 ms para a transmissão de 1 kbyte de entrada e saída e é amplamente utilizada em controles com tempo crítico.
Atualmente, 90% das aplicações envolvendo escravos Profibus utilizam-se do PROFIBUS DP. Essa variante está disponível em três versões: DP-V0 (1993), DP-V1 (1997) e DP-V2 (2002). A origem de cada versão aconteceu de acordo com o avanço tecnológico e a demanda das aplicações exigidas ao longo do tempo.
Figura 2 – Versões do Profibus.
- PROFIBUS-FMS
O PROFIBUS-FMS provê ao usuário uma ampla seleção de funções quando comparado com as outras variantes. É a solução de padrão de comunicação universal que pode ser usada para resolver tarefas complexas de comunicação entre CLPs e DCSs. Essa variante suporta a comunicação entre sistemas de
automação, assim como a troca de dados entre equipamentos inteligentes, e é geralmente utilizada em nível de controle. Recentemente, pelo fato de ter como função primária a comunicação mestre-mestre ( peer-to-peer ), vem sendo substituída por aplicações em Ethernet.
- PROFIBUS-PA
O PROFIBUS PA é a solução PROFIBUS que atende os requisitos da automação de processos, onde se tem a conexão de sistemas de automação e sistemas de controle de processo com equipamentos de campo, tais como: transmissores de pressão, temperatura, conversores, posicionadores, etc. Pode ser usada em substituição ao padrão 4 a 20 mA. Existem vantagens potenciais da utilização dessa tecnologia, onde resumidamente destacam-se as vantagens funcionais (transmissão de informações confiáveis, tratamento de status das variáveis, sistema de segurança em caso de falha, equipamentos com capacidades de autodiagnose, rangeabilidade dos equipamentos, alta resolução nas medições, integração com controle discreto em alta velocidade, aplicações em qualquer segmento, etc.). Além dos benefícios econômicos pertinentes às instalações (redução de até 40% em alguns casos em relação aos sistemas convencionais), custos de manutenção (redução de até 25% em alguns casos em relação aos sistemas convencionais), menor tempo de startup , oferece um aumento significativo em funcionalidade e segurança. O PROFIBUS PA permite a medição e controle por uma linha a dois fios simples. Também permite alimentar os equipamentos de campo em áreas intrinsecamente seguras. O PROFIBUS PA permite a manutenção e a conexão/desconexão de equipamentos até mesmo durante a operação sem interferir em outras estações em áreas potencialmente explosivas. O PROFIBUS PA foi desenvolvido em cooperação com os usuários da Indústria de Controle e Processo (NAMUR), satisfazendo as exigências especiais dessa área de aplicação:
- O perfil original da aplicação para a automação do processo e interoperabilidade dos equipamentos de campo dos diferentes fabricantes.
- Adição e remoção de estações de barramentos mesmo em áreas intrinsecamente seguras sem influência para outras estações.
- Uma comunicação transparente através dos acopladores do segmento entre o barramento de automação do processo PROFIBUS PA e do barramento de automação industrial PROFIBUS-DP.
- Alimentação e transmissão de dados sobre o mesmo par de fios baseado na tecnologia IEC 61158-2.
- Uso em áreas potencialmente explosivas com blindagem explosiva tipo “intrinsecamente segura” ou “sem segurança intrínseca”. A conexão dos transmissores, conversores e posicionadores em uma rede PROFIBUS DP é feita por um coupler DP/PA. O par trançado a dois fios é utilizado na alimentação e na comunicação de dados para cada equipamento, facilitando a instalação e resultando em baixo custo de hardware, menor tempo para iniciação, manutenção livre de problemas, baixo custo do software de engenharia e alta confiança na operação. Posteriormente, em outras edições, o PROFINET será abordado. Todas as variantes do PROFIBUS são baseadas no modelo de comunicação de redes OSI ( Open System Interconnection ) em concordância com o padrão internacional ISO 7498. Devido aos requisitos de campo, somente os níveis 1 e 2, e ainda o nível 7 no FMS, são implementados por razões de eficiência.
Figura 3 – Arquitetura de comunicação do Protocolo PROFIBUS.
Nas três variantes os dois níveis inferiores são muito parecidos, sendo que a grande diferença está na interface com os programas de aplicação. O nível 1 define o meio físico. O nível 2 (nível de transporte de dados) define o protocolo de acesso ao barramento. O nível 7 (nível de aplicação) define as funções de aplicação. Essa arquitetura assegura transmissão de dados rápida e eficiente. As aplicações disponíveis ao usuário, assim como o comportamento dos vários tipos de dispositivos PROFIBUS-DP, estão especificados na interface do usuário. O PROFIBUS-FMS tem os níveis 1, 2 e 7 definidos, onde o nível de aplicação é composto de mensagens FMS ( Fieldbus Message Specification ) e da camada inferior ( LLI -Lower Layer Interface ). O FMS define um amplo número de serviços poderosos de comunicação entre mestres e entre mestres e escravos. O LLI define a representação de serviços do FMS no protocolo de transmissão do nível 2. O protocolo de comunicação PROFIBUS PA usa o mesmo protocolo de comunicação PROFIBUS DP. Isto porque os serviços de comunicação e mensagens são idênticos. De fato, o PROFIBUS PA = PROFIBUS DP - protocolo de comunicação + Serviços Acíclico Estendido + IEC61158 que é a Camada Física, também conhecida como H1. Permite uma integração uniforme e completa entre todos os níveis
TRANSMISSÃO POR FIBRA ÓTICA
A solução utilizando-se de fibra ótica vem atender às necessidades de imunidade a ruídos, diferenças de potenciais, longas distâncias, arquitetura em anel e redundância física e altas velocidades de transmissão.
TIPO DE FIBRA CARACTERÍSTICAS Fibra de vidro monomodo Distância média de 2 – 3 Km Fibra de vidro multimodo Distância Longa, > 15 Km Fibra Sintética Distância Curta, > 80 km Fibra PCS/HCS Distância Curta, > 500 m
Tabela 3 – Tipos de fibras e características envolvidas.
O SISTEMA DE COMUNICAÇÃO E SUA CAMADA DE SEGURANÇA E ACESSO
A eficiência da comunicação é determinada pelas funções do nível 2, onde são especificadas tarefas de controle de acesso ao barramento, as estruturas dos frames de dados, serviços básicos de comunicação e muitas outras funções. As tarefas do nível 2 são executadas pelo FDL ( Fieldbus Data Link ) e pelo FMA ( Fieldbus Management ), sendo que o primeiro é responsável pelas seguintes tarefas:
- Controle de acesso do barramento ( MAC-Medium Access Control ).
- Estrutura dos telegramas.
- Segurança dos dados.
- Disponibilidade dos serviços de transmissão de dados:
- SDN ( Send Data with no acknowledge )
- SRD ( Send and Request Data with reply ) O FMA provê várias funções de gerenciamento, como por exemplo:
- Configuração de parâmetros de operação.
- Reporte de eventos.
- Ativação dos pontos de acesso de serviços (SAPs).
A arquitetura e a filosofia do protocolo PROFIBUS asseguram a cada estação envolvida nas trocas de dados cíclico um tempo suficiente para a execução de sua tarefa de comunicação dentro de um intervalo de tempo definido. Para isso, utiliza-se do procedimento de passagem de “ token ”, usado por estações mestres do barramento ao comunicar-se entre si, e o procedimento mestre-escravo para a comunicação com as estações escravas. A mensagem de “ token ” (um frame especial para a passagem de direito de acesso de um mestre para outro) deve circular, sendo uma vez para cada mestre dentro de um tempo máximo de rotação definido (que é configurável). No PROFIBUS o procedimento de passagem do “ token ” é usado somente para comunicações entre os mestres.
Figura 5 – Comunicação Multi-Mestre.
Figura 6 – Comunicação Mestre- Escravo.
O procedimento mestre-escravo possibilita ao mestre que esteja ativo (o que possui o “ token ”) acessar os seus escravos (através dos serviços de leitura e escrita). O PROFIBUS utiliza subconjuntos diferentes dos serviços do nível 2 em cada um de seus perfis (DP, FMS, PA). Veja a tabela 4. SERVIÇO FUNÇÃO DP FMS PA
SDA Send Data with Acknowledge (Envia dados com confirmação)
não sim não
SRD Send and Request Data with reply (Envia e recebe dados com resposta)
sim sim sim
SDN Send Data with No acknowledge (Envia dados sem confirmação)
sim sim sim
CSRD Cyclic Send and Request Data with reply (Envia e recebe dados ciclicamente com resposta)
não sim não
Tabela 4 – Serviços do PROFIBUS (nível 2).
Serviços de endereçamento utilizando 7 bits são usados para identificar os participantes na rede, sendo que da faixa de 0 a 127, os seguintes endereços são reservados:
- 126: endereço padrão atribuído via mestre.
- 127: usado para enviar frames em broadcast.
PROFIBUS-DP E A ALTA TAXA DE VELOCIDADE DE COMUNICAÇÃO
O perfil PROFIBUS-DP foi desenvolvido para atender comunicação cíclica de forma rápida entre os dispositivos distribuídos. Além disso, o PROFIBUS DP oferece funções para serviços de acesso acíclico, como configuração, monitoração, diagnósticos e gerenciamento de alarmes de equipamentos de campo. Em 12Mbit/s, O PROFIBUS-DP requer somente 1 ms para transmitir 512 bits de entrada e 512 bits de saída, distribuídos entre 32 estações. Esse perfil é ideal para controles discretos, exigindo alta velocidade de processamento. A Figura 7 mostra o tempo típico de transmissão do PROFIBUS-DP, em função do número de estações e velocidade de transmissão, onde cada escravo possui 2 bytes de entrada e 2 bytes de saída e o “ Minimal Slave Interval Time ” é 200μs.
Figura 7 – Tempo de ciclo de barramento de um sistema de monomestre do DP.
PROFIBUS: TELEGRAMA
O FDL é que define os telegramas, sendo que se pode ter:
- Telegramas sem campos de dados (6 bytes de controle).
- (^) Telegramas com um campo de dado de comprimento fixo (8 bytes de dados e 6 de controle).
- Telegramas com campo de dados variável (de 0 a 244 bytes de dados e de 9 a 11 de controle).
- Reconhecimento rápido (1 byte).
- Telegrama de token para acesso ao barramento (3 bytes).
A integridade e a segurança das informações são mantidas em todas as transações, pois se incluem a paridade e a checagem do frame , alcançando-se dessa forma “ Hamming Distance ” de HD=4. A figura 8 ilustra o princípio de transferência dos dados de usuários. Somente lembrando que, no lado DP, os dados são transmitidos de modo assíncrono sob a 485 e, no lado PA, de forma bit-síncrona, no H1.
Isso permite que o usuário faça acessos acíclicos dos parâmetros (via mestre classe 2) e que valores de medida de um escravo possam ser acessados por estações de supervisão e de diagnóstico. Atualmente essas funções estendidas são amplamente usadas em operação online dos equipamentos de campo PA pelas estações de engenharia. Essa transmissão tem uma prioridade mais baixa do que a transferência cíclica de dados (que exige alta velocidade e alta prioridade para o controle).
TEMPO DE RESPOSTA NO PROFIBUS DP
O tempo de reposta em um sistema Profibus DP é essencialmente dependente dos seguintes fatores:
- MaxTSDR (tempo de resposta após o qual uma estação pode responder).
- A taxa de comunicação selecionada.
- Min_Slave_Intervall (tempo entre dois ciclos de polling , no qual um escravo pode trocar dados com um escravo. Depende do ASIC utilizado, porém no mercado encontra-se tempos de 100μs).
Para efeitos práticos, à 12Mbits/s pode-se assumir que o tempo de ciclo de mensagem (Tmc), que envolve o prompting telegram + TSDR + a resposta do escravo, onde N é o número de entradas e saídas do escravo, é: Tmc = 27μs + N x 1.5μs
Por exemplo: um mestre com 5 escravos e cada escravo com 10 bytes de entrada e 20 de saída, à 12Mbits/s teria um Tmc aproximado de 72μs/slave. O tempo de ciclo de barramento é obtido somando-se todos os ciclos de mensagem: Tbc = 5 x 72μs = 360μs
Uma explicação mais detalhada sobre tempos do sistema pode ser consultada no padrão IEC 61158.
PROFIBUS PA
A utilização do PROFIBUS em dispositivos típicos e aplicações em controle de processos estão definidas segundo o perfil PROFIBUS-PA, que define os parâmetros dos equipamentos de campo e seu comportamento típico, independente do fabricante, e se aplica a transmissores de pressão, temperatura, posicionadores. É baseado no conceito de blocos funcionais que são padronizados de tal forma a garantir a interoperabilidade entre os equipamentos de campo. Os valores e o status da medição, assim como os valores de setpoint recebido pelos equipamentos de campo no PROFIBUS-PA, são transmitidos ciclicamente com mais alta prioridade via mestre classe 1 (DPM1). Já os parâmetros para visualização, operação, manutenção e diagnose são transmitidos por ferramentas de engenharia (mestre classe 2, DPM2) com baixa prioridade através dos serviços acíclicos pelo DP via conexão C2. Ciclicamente também se transmite uma seqüência de bytes de diagnósticos. A descrição dos bits desses bytes estão no arquivo GSD do equipamento e dependem do fabricante. O tempo de ciclo (Tc) aproximado pode ser calculado como:
Tc ≥ 10ms x número de equipamento + 10ms (serviços acíclicos mestre classe 2) + 1.3ms (para cada conjunto de 5 bytes de valores cíclicos).
Imagine a situação onde se tem 5 malhas de controle com 5 transmissores de pressão e 5 posicionadores de válvula. Teria-se um tempo de ciclo de aproximadamente 110 ms.
ELEMENTOS DA REDE PROFIBUS PA
Basicamente, pode-se citar os seguintes elementos de uma rede PROFIBUS:
1) Mestres ( Masters ): são elementos responsáveis pelo controle do barramento. Podem ser
de duas classes:
- Classe 1: responsável pelas operações cíclicas (leitura/escrita) e controle das malhas abertas e fechadas do sistema de controle/automação (CLP).
- Classe 2: responsável pelos acessos acíclicos dos parâmetros e funções dos equipamentos PA (estação de engenharia ou estação de operação: Simatic PDM ou CommuwinII ou Pactware).
- Acopladores ( Couplers ): são dispositivos utilizados para traduzir as características físicas entre o PROFIBUS DP e o PROFIBUS PA (H1: 31,25 kbits/s). E ainda:
- São transparentes para os mestres (não possuem endereço físico no barramento).
- Atendem aplicações seguras (Ex) e ( Non-Ex ), definindo e limitando o número máximo de equipamentos em cada segmento PA. O número máximo de equipamentos em um segmento depende, entre outros fatores, da somatória das correntes quiescentes, de falhas dos equipamentos (FDE) e distâncias envolvidas no cabeamento.
- Podem ser alimentados até 24 Vdc, dependendo do fabricante e da área de classificação.
- Podem trabalhar com as seguintes taxas de comunicação, dependendo do fabricante: P+F (93.75 kbits/s e SK2: até 12Mbits/s) e Siemens (45.45 kbits/s).
Figura 9 – Arquitetura básica com couplers_._
- Link devices : São dispositivos utilizados como escravos da rede PROFIBUS DP e mestres da rede PROFIBUS PA (H1: 31,25kbits/s). São utilizados para se conseguir altas velocidades (de até 12Mbits/s) no barramento DP. E ainda:
- Possuem endereço físico no barramento.
- Permitem que sejam acoplados até 5 couplers , mas limitam o número de equipamentos em 30 em um barramento “ Non-Ex ” e 10 em barramento “Ex”. Com isso, aumentam a capacidade de endereçamento da rede DP.
Figura 10 – Arquitetura básica com couplers e links (IM157).
4) Terminador: consiste de um capacitor de 1μF e um resistor de 100Ω conectados em série
entre si e em paralelo ao barramento, tendo as seguintes funções:
- Shunt do sinal de corrente: o sinal de comunicação é transmitido como corrente mas recebido como tensão. O terminador faz esta conversão.
- Proteção contra reflexão do sinal de comunicação: deve ser colocado nas duas terminações do barramento, um no final e outro geralmente no coupler.
- Cablagem: recomenda-se utilizar cabo do tipo par trançado 1x2, 2x2 ou 1x4 com blindagem, e ainda:
- Diâmetro: 0.8 mm2 (AWG 18).
- Impedância: 35 a 165 Ohm nas freqüências de 3 à 20 Mhz.
- Capacitância: menor que 30 pF por metro.
Figura 11 – Dados de cabos do Profibus PA. ENDEREÇAMENTO NA REDE PROFIBUS
Quanto ao endereçamento, pode-se ter duas arquiteturas a analisar onde fundamentalmente tem-se a transparência dos couplers e a atribuição de endereços aos links devices , conforme se pode ver nas figuras 12 e 13.
- Valores padrões de configuração/operação: que são exclusivamente acessadas para leitura e escrita, via serviços acíclicos. Existem parâmetros que têm obrigatoriedade de ser implementados e outros que são opcionais aos fabricantes.
- Parâmetros específicos dos fabricantes: que são exclusivos segundo a funcionalidade daquele fabricante de equipamento e que podem ser acessados aciclicamente, uma vez que também são definidos segundo os padrões de estruturas de dados do profile.
Atualmente, o PROFIBUS-PA está definido segundo o PROFILE 3.0 (desde 1999), onde se têm informações para vários tipos de equipamentos, como transmissores de pressão, de temperatura, posicionadores de válvula, etc. Esses equipamentos são implementados segundo o modelo de blocos funcionais ( Function Blocks ), onde há o agrupamento de parâmetros, o que garante um acesso uniforme e sistemático das informações. Vários blocos e funções são necessários, dependendo do modo e fase de operação. Basicamente, pode-se citar os seguintes blocos:
- Blocos Funcionais de entrada e saída analógicas: estes blocos descrevem funcionalidades durante a operação, tais como: troca de dados cíclicos de entrada/saída, condições de alarmes, limites, etc.
- Bloco Físico ( Physical Block ): que traz informações de identificação do equipamento, pertinentes ao hardware e software.
- Blocos Transdutores ( Transducer Blocks ): que fazem o acondicionamento de informações dos sensores que serão utilizadas pelos blocos funcionais, e que também recebem informações destes para dispararem atuações em elementos finais de controle. Normalmente, um equipamento de entrada (um transmissor de pressão, por exemplo) possui um bloco transdutor (TRD), que está amarrado via canal a um bloco de entrada analógica (AI), e um equipamento de saída (um posicionador de válvula, por exemplo) possui um bloco de saída analógica (AO), que recebe um valor de setpoint e o disponibiliza via canal a um bloco transdutor (TRD), que acionará o elemento final (por exemplo, posicionando uma válvula). Existem alguns equipamentos que possuem vários blocos AIs e AOs e são chamados de equipamentos multicanais, onde se deve ter vários blocos TRDs associados ao hardware.
O PROFIBUS-PA ainda diferencia os profiles em classes:
- Equipamento Classe A: inclui informações somente dos blocos físico e de funções. Neste tipo de classe, o equipamento está limitado ao básico necessário para operação: variável do processo (valor e status), unidade e tag.
- Equipamento Classe B: possuem funções estendidas de informações dos blocos físico, transdutor e de funções. Uma característica poderosa suportada pelo PROFILE 3.0 é a definição de cada equipamento segundo os arquivos GSD. Esses arquivos garantem que qualquer sistema PROFIBUS possa integrar o equipamento, independente de suas características. Com isso, cada fabricante pode desenvolver suas particularidades em forma de blocos funcionais, indo além do que está definido no profile. Isto agrega valor aos equipamentos e torna possível a competição no desenvolvimento e oferta de características adicionais nos equipamentos pelos fabricantes. Sendo que as particularidades específicas de cada equipamento podem ser acessadas via conceitos padrões de interfaces, baseado em EDDL (Linguagem Eletrônica Descritiva de Equipamentos) ou FDT (Ferramenta de Equipamento de Campo). Através dessas interfaces, o usuário ganha versatilidade e flexibilidade de configuração, parametrização, calibração e principalmente mecanismos de download e upload durante a fase de planejamento e comissionamento dos projetos.
Figura 18 – Bloco de Entrada Analógica AI.
Figura 19 – Bloco de Totalização TOT.
Figura 20 – Bloco de Saída Analógica AO.
O PROFILE DE SEGURANÇA: PROFISAFE
A demanda por mais recursos no setor de automação e controle de processos, através do advento da tecnologia digital e com a rápida expansão do Fieldbus , favoreceu o desenvolvimento da tecnologia dedicada ao diagnóstico e tratamento de falhas seguras. Principalmente, voltada à proteção de pessoas, de equipamentos/máquinas e do ambiente, visando sempre o sistema seguro ideal. Esse sistema seguro requer, em outras palavras, que os dados e informações possam ser validados em relação aos seus valores e ao domínio do tempo, o que deve ser aplicável no sistema como um todo. Isto implica em garantir que o dado recebido foi enviado corretamente e que quem o enviou também é o transmissor correto. Além disso, que essa seja a informação esperada, em determinado instante e que a informação que foi recebida esteja seqüencialmente correta, etc. Atualmente, o exemplo mais típico de padrão de segurança internacional e que envolve a maior parte dos desenvolvedores e implementadores de sistemas com segurança é o chamado IEC 61508. Esse padrão mostra as atividades envolvidas em todo ciclo de vida de sistemas eletrônicos programáveis em relação à segurança. Portanto, trata tanto de requisitos de hardware quanto de software. O perigo de acidentes em processos industriais é vasto e a probabilidade de acontecer um acidente é dependente das probabilidades de falhas do sistema. A implicação de falhas depende do tipo e requisitos de segurança da aplicação.
Figura 21- Considerações de risco de acordo com a IEC 61508.
O perfil de aplicação PROFIBUS “PROFIsafe” - Perfil para Tecnologia Segura descreve mecanismos de comunicação segura entre periféricos sujeitos à falha-segura ( Fail-Safe ) e controladores seguros. É baseado nos requisitos dos padrões e diretivas para aplicações com segurança orientada, como a IEC 61508 e EN954-1, bem como na experiência dos fabricantes de equipamentos com Fail-Safe e na comunidade de fabricantes de CLPs.
São apresentados a seguir, de forma resumida, seus principais conceitos.
Este perfil suporta aplicações seguras em uma extensa área de aplicações em campo. E, ao invés de utilizar barramentos especiais para as funções de segurança, permite a implementação da automação segura através de uma solução aberta e no padrão PROFIBUS, garantindo os custos efetivos de cabeamento, consistência do sistema em relação à parametrização e funções remotas de diagnóstico.
O PROFIsafe é uma solução em software, com canal único, que é implementada como uma camada adicional acima do layer 7 nos dispositivos. Um layer seguro define métodos para aumentar a probabilidade de se detectar erros que possam ocorrer entre dois equipamentos/dispositivos que se comunicam em um fieldbus. A grande vantagem é que pode ser implementada sem mudanças, proporcionando proteção aos investimentos dos usuários. Utiliza-se os mecanismos da comunicação cíclica nos meio físicos 485 ou H1 (31.25kbits/s). A comunicação acíclica é utilizada para níveis irrelevantes de segurança de dados. Garante tempos muito curtos de respostas, ideal em manufaturas e operação intrínseca segura, de acordo com as exigências da área de controle de processos. A figura 23 mostra a arquitetura do PROFIsafe.
Figura 23 – A arquitetura do PROFIsafe.
A figura 24 mostra o modelo da estrutura de mensagem na transmissão. O perfil seguro ( F-Profile ) é embutido no protocolo de transmissão DP ( layer 7) e na codificação ( layer 2).
Figura 24 – Modelo para dados seguros
O PROFIsafe utiliza o mecanismo de detecção de erros para manter os níveis desejáveis de segurança. É responsabilidade desse perfil detectar erros de comunicação como frames duplicados, perda de frames , seqüências incorretas de frames , frames corrompidos, atrasos nos frames e endereçamentos errados de frames. O perfil PROFIsafe utiliza a redundância da informação para validar a comunicação entre dois dispositivos. A informação de segurança relevante é transmitida em conjunto com os dados de processos, isto é, esses dados são embutidos no frame básico do PROFIBUS DP. Um frame desse tipo pode tratar no máximo 244 bytes de dados de processo.O PROFIsafe reserva 128 bytes desse total para os dados de segurança. Além destes, 4 ou 6 bytes são tratados à parte como bytes de status e controle, dependendo da quantidade de dados seguros transmitidos. Sempre dois bytes de controles são enviados em cada frame , um de status e outro com a seqüência dos frames. Os quatro bytes restantes são reservados para o checksum que é gerado para proteger a informação de segurança redundante. Uma pequena quantidade de dados de segurança relevante transmitida implica em um CRC de 16 bits e em 4 bytes de controle. Para transmissões com mais de 12 bytes de dados seguros (até 122), um CRC de 32 bits é usado e 6 bytes de controle são necessários. A figura 25 mostra o modelo de frame DP que contém em sua informação os já conhecidos bytes desse frame , mais os dados de Fail-safe (no máximo 128 bytes em 244 bytes, devido à limitação de 64 words na troca de dados de uma só vez, entre o Host e o mestre DP), assim como os recursos de segurança de paridade e FCS ( Frame Checking Sequence ).
Figura 25 – Modelo do frame do DP.
A figura 26 mostra o modelo de mensagem F (mensagem segura), onde podem ver vistos os bytes de controle de integridade e minimização de erros descritos anteriormente como medidas preventivas.
Figura 26 – Modelo da mensagem F.
A figura 27 mostra detalhes do tratamento da falha segura, comunicação, timerouts , CRCs, numeração das mensagens, etc.
do Figura 27 – Modelo status/control byte.
Através da monitoração e controle de informações entre mestres e escravos seguros, tais como: sincronização, ciclo de protocolo F, watchdog timers , ordem das mensagens, repetições do frame , monitor SIL (contador de mensagens corrompidas em um período de tempo), pode-se garantir a segurança aos níveis de integridade:
Figura 28 – SIL monitor.
ARQUIVOS GSD & PROFIsafe Equipamentos suportando as características PROFIsafe têm a inclusão em seu arquivo GSD da seguinte palavra-chave:
F_Device_supp = 1; 1 = F-device
CONCLUSÃO
Através deste artigo pode-se ver alguns detalhes sobre o protocolo PROFIBUS, sua abrangência em recursividade e seus benefícios à automação e controle de processos contínuos e discretos. Sua potencialidade é marcante em nível mundial, tanto em aplicações quanto em gerenciamento de divulgação e suporte com as Associações Regionais e Centro de Competências. Outro detalhe é a preocupação das empresas em continuar a oferecer produtos de acordo com a demanda de mercado e garantir investimentos futuros com total interoperabilidade e intercambiabilidade.
BIBLIOGRAFIA
- Descrição Técnica PROFIBUS.
- PROFIBUS GuideLine
- PROFIBUS-DP/PA - ProfiSafe, Profile for Failsafe Technology.
- IEC 61508 – Functional safety of electrical/electronic/programmable electronic safety- related systems.
- Manuais PROFIBUS PA - Smar.
- Material de treinamento Smar Profibus, 2003, César Cassiolato.
- www.smar.com.br
Min_Slave_Intervall = 250 Modular_Station = 1 Max_Module = 2 Max_Input_Len = 10 Max_Output_Len = 2 Max_Data_Len = 12
