as rochas igneas 2, Notas de estudo de Engenharia Civil

Apostilas de Construção Civil sobre a Origem e formação das rochas, Mineralogia, Principais propriedades dos minerais, Seqüência de cristalização das rochas ígneas, modo de ocorrência das rochas ígneas.

Tipologia: Notas de estudo

2013

Compartilhado em 07/11/2013

Luiz_Felipe
Luiz_Felipe 🇧🇷

4.4

(176)

175 documentos

1 / 5

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1

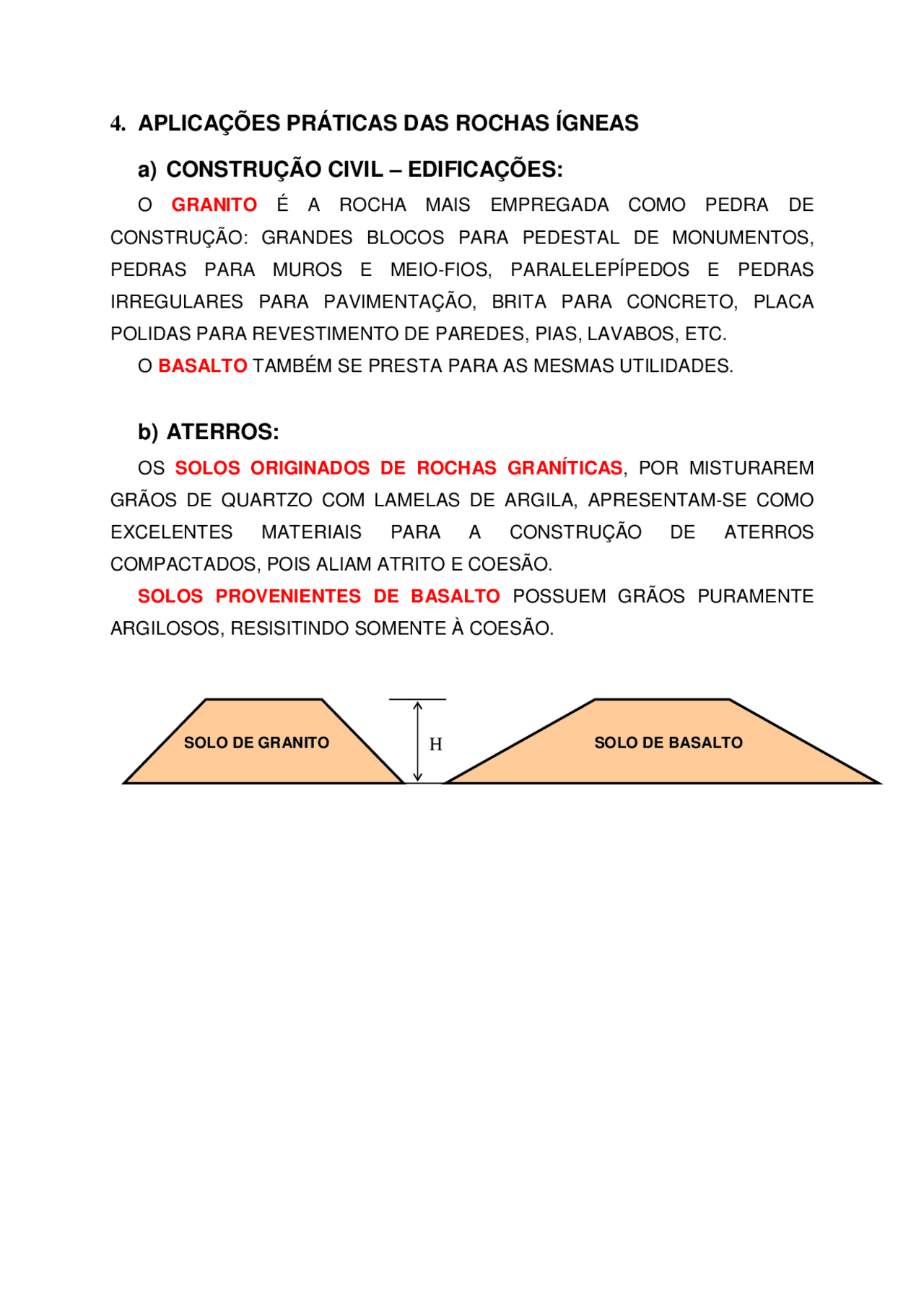

4. APLICAÇÕES PRÁTICAS DAS ROCHAS ÍGNEAS
a) CONSTRUÇÃO CIVIL – EDIFICAÇÕES:
O GRANITO É A ROCHA MAIS EMPREGADA COMO PEDRA DE
CONSTRUÇÃO: GRANDES BLOCOS PARA PEDESTAL DE MONUMENTOS,
PEDRAS PARA MUROS E MEIO-FIOS, PARALELEPÍPEDOS E PEDRAS
IRREGULARES PARA PAVIMENTAÇÃO, BRITA PARA CONCRETO, PLACA
POLIDAS PARA REVESTIMENTO DE PAREDES, PIAS, LAVABOS, ETC.
O BASALTO TAMBÉM SE PRESTA PARA AS MESMAS UTILIDADES.
b) ATERROS:
OS SOLOS ORIGINADOS DE ROCHAS GRANÍTICAS, POR MISTURAREM
GRÃOS DE QUARTZO COM LAMELAS DE ARGILA, APRESENTAM-SE COMO
EXCELENTES MATERIAIS PARA A CONSTRUÇÃO DE ATERROS
COMPACTADOS, POIS ALIAM ATRITO E COESÃO.
SOLOS PROVENIENTES DE BASALTO POSSUEM GRÃOS PURAMENTE
ARGILOSOS, RESISITINDO SOMENTE À COESÃO.
H
SOLO DE GRANITO SOLO DE BASALTO
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe as rochas igneas 2 e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

4. APLICAÇÕES PRÁTICAS DAS ROCHAS ÍGNEAS

a) CONSTRUÇÃO CIVIL – EDIFICAÇÕES:

O GRANITO É A ROCHA MAIS EMPREGADA COMO PEDRA DE

CONSTRUÇÃO: GRANDES BLOCOS PARA PEDESTAL DE MONUMENTOS,

PEDRAS PARA MUROS E MEIO-FIOS, PARALELEPÍPEDOS E PEDRAS

IRREGULARES PARA PAVIMENTAÇÃO, BRITA PARA CONCRETO, PLACA

POLIDAS PARA REVESTIMENTO DE PAREDES, PIAS, LAVABOS, ETC.

O BASALTO TAMBÉM SE PRESTA PARA AS MESMAS UTILIDADES.

b) ATERROS:

OS SOLOS ORIGINADOS DE ROCHAS GRANÍTICAS , POR MISTURAREM

GRÃOS DE QUARTZO COM LAMELAS DE ARGILA, APRESENTAM-SE COMO

EXCELENTES MATERIAIS PARA A CONSTRUÇÃO DE ATERROS

COMPACTADOS, POIS ALIAM ATRITO E COESÃO.

SOLOS PROVENIENTES DE BASALTO POSSUEM GRÃOS PURAMENTE

ARGILOSOS, RESISITINDO SOMENTE À COESÃO.

SOLO DE GRANITO H SOLO DE BASALTO

c) ESTRADAS:

AS ROCHAS GRANÍTICAS TÊM A GRANDE VANTAGEM DE FORNECER

GRAGMENTOS DE BRITA DE FORMA CUBÓIDE, IDEAIS PARA O EMPREGO

EM BASES DE ESTRADAS, FACE À ELEVADA RESISTÊNCIA À

COMPRESSÃO E AO DESGASTE QUE A ELAS CONFERE.

O PAVIMENTO É UMA ESTRUTURA CONSTRUÍDA APÓS A

TERRAPLENAGEM E DESTINADA, ECONÔMICA E SIMULTANEAMENTE, EM

SEU CONJUNTO A:

- RESISTIR E DISTRIBUIR AO SUBLEITO OS ESFORÇOS

VERTICAIS E HORIZONTAIS PRODUZIDOS PELO TRÁFEGO;

- MELHORAR AS CONDIÇÕES DE ROLAMENTO E

SEGURANÇA;

SOLO NATURAL OU SUB-LEITO

PAVIMENTO

P

Ep

REVESTIMENTO (asfalto, concreto)

BASE (Brita Graduada)

SUB-BASE (Rachão ou Macadame Seco)

RODOVIAS FERROVIAS AEROPORTOS

DIACLASAMENTO COLUNAR

DIACLASAMENTO TABULAR

UM TÚNEL COM O EIXO NORMAL AO FRATURAMENTO PREDOMINANTE,

NA ZONA DE ROCHAS COM DIACLASAMENTO COLUNAR HAVERÁ

MENORES DESMORONAMENTOS E, CONSEUQNTEMENTE, NECESSIDADE

DE ESCORAMENTOS MENOS ROBUSTOS NO TETO DO TÚNEL.

TÚNEIS EM ROCHAS COM DISCLAMENTO TABULAR , EM GERAL,

APRESENTAM MENORES POSSIBILIDADES DE INFILTRAÇÕES DE ÁGUAS

SUBTERRÂNEAS.

GRANITO

DIQUE DE DIABÁSIO

e) BARRAGENS:

BARRAGENS EM BASALTOS – PROBLEMAS DE PERMEABILIDADE, DEVIDO

AO INTENSO FRATURAMENTO DA ROCHA.

- INJEÇÃO DE CALDA DE CIMENTO;

- CORTINA DE JET GROUTING;

- BERMAS NA REGIÃO DE MONTANTE.

f) FUNDAÇÕES:

TANTO ROCHAS GRANÍTICAS COMO AS BASÁLTICAS SÃO EXCELENTES

MATERIAIS PARA SERVIREM DE FUNDAÇÃO DE PRÉDIOS E DEMAIS

OBRAS DE ENGENHARIA.

O PROBLEMA ESTÁ ASSOCIADO AOS SOLOS RESIDUAIS DESSAS

ROCHAS – PRESENÇA DE MATACOS.

ERRADO CERTO

Linha de Injeção

Rio^ Barragem

SOLO MATACO

ROCHAROCHA ROCHAROCHA
