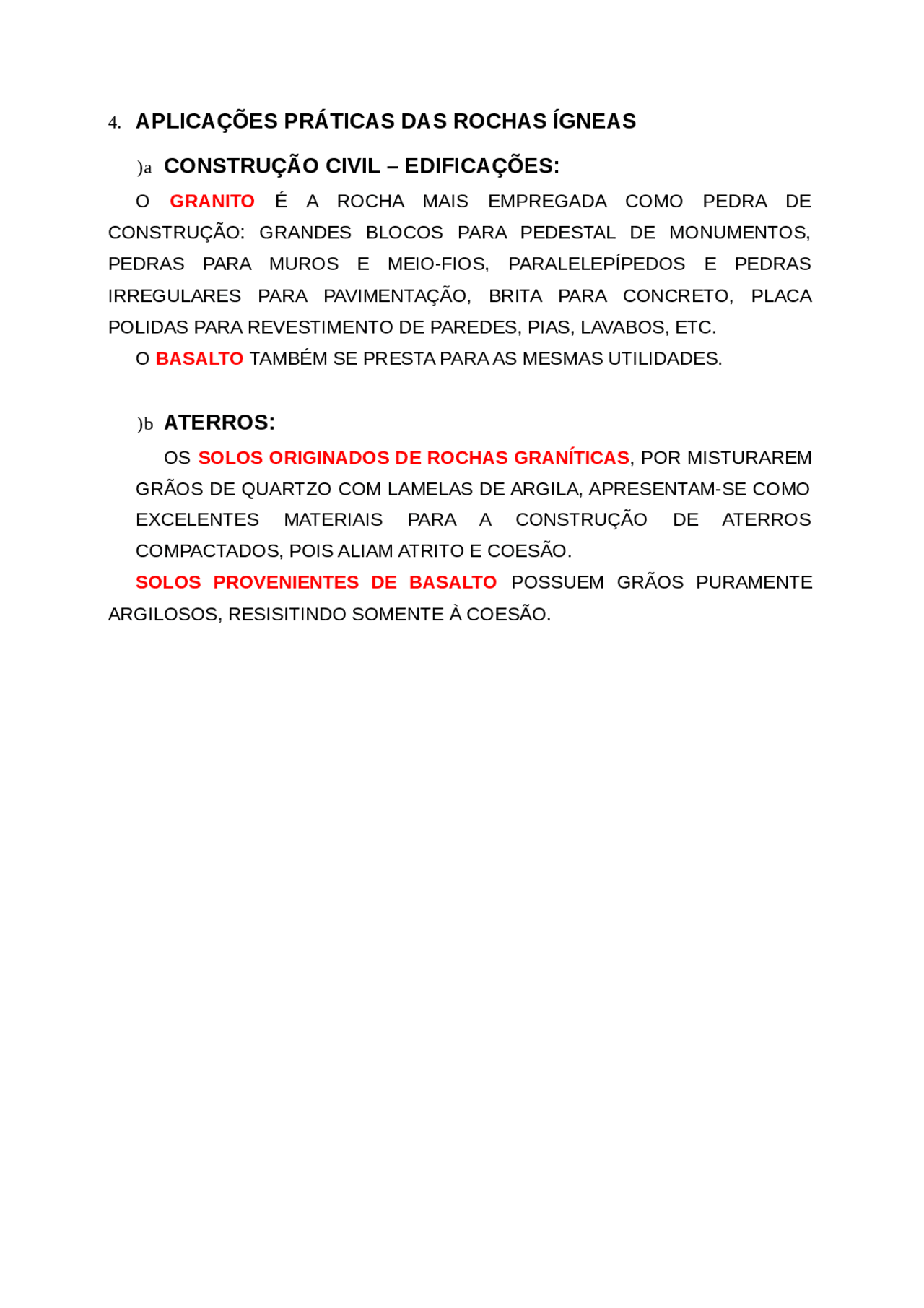

4. APLICAÇÕES PRÁTICAS DAS ROCHAS ÍGNEAS
)a CONSTRUÇÃO CIVIL – EDIFICAÇÕES:
O GRANITO É A ROCHA MAIS EMPREGADA COMO PEDRA DE
CONSTRUÇÃO: GRANDES BLOCOS PARA PEDESTAL DE MONUMENTOS,
PEDRAS PARA MUROS E MEIO-FIOS, PARALELEPÍPEDOS E PEDRAS
IRREGULARES PARA PAVIMENTAÇÃO, BRITA PARA CONCRETO, PLACA
POLIDAS PARA REVESTIMENTO DE PAREDES, PIAS, LAVABOS, ETC.
O BASALTO TAMBÉM SE PRESTA PARA AS MESMAS UTILIDADES.
)b ATERROS:
OS SOLOS ORIGINADOS DE ROCHAS GRANÍTICAS, POR MISTURAREM
GRÃOS DE QUARTZO COM LAMELAS DE ARGILA, APRESENTAM-SE COMO
EXCELENTES MATERIAIS PARA A CONSTRUÇÃO DE ATERROS
COMPACTADOS, POIS ALIAM ATRITO E COESÃO.
SOLOS PROVENIENTES DE BASALTO POSSUEM GRÃOS PURAMENTE
ARGILOSOS, RESISITINDO SOMENTE À COESÃO.
pf3
pf4
pf5
pf8

Pré-visualização parcial do texto

Baixe engenharia e rochas igneas e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

4. APLICAÇÕES PRÁTICAS DAS ROCHAS ÍGNEAS

)a CONSTRUÇÃO CIVIL – EDIFICAÇÕES:

O GRANITO É A ROCHA MAIS EMPREGADA COMO PEDRA DE

CONSTRUÇÃO: GRANDES BLOCOS PARA PEDESTAL DE MONUMENTOS,

PEDRAS PARA MUROS E MEIO-FIOS, PARALELEPÍPEDOS E PEDRAS

IRREGULARES PARA PAVIMENTAÇÃO, BRITA PARA CONCRETO, PLACA

POLIDAS PARA REVESTIMENTO DE PAREDES, PIAS, LAVABOS, ETC.

O BASALTO TAMBÉM SE PRESTA PARA AS MESMAS UTILIDADES.

)b ATERROS:

OS SOLOS ORIGINADOS DE ROCHAS GRANÍTICAS , POR MISTURAREM

GRÃOS DE QUARTZO COM LAMELAS DE ARGILA, APRESENTAM-SE COMO

EXCELENTES MATERIAIS PARA A CONSTRUÇÃO DE ATERROS

COMPACTADOS, POIS ALIAM ATRITO E COESÃO.

SOLOS PROVENIENTES DE BASALTO POSSUEM GRÃOS PURAMENTE

ARGILOSOS, RESISITINDO SOMENTE À COESÃO.

)c ESTRADAS:

AS ROCHAS GRANÍTICAS TÊM A GRANDE VANTAGEM DE FORNECER

GRAGMENTOS DE BRITA DE FORMA CUBÓIDE, IDEAIS PARA O EMPREGO

EM BASES DE ESTRADAS, FACE À ELEVADA RESISTÊNCIA À

COMPRESSÃO E AO DESGASTE QUE A ELAS CONFERE.

O PAVIMENTO É UMA ESTRUTURA CONSTRUÍDA APÓS A

TERRAPLENAGEM E DESTINADA, ECONÔMICA E SIMULTANEAMENTE, EM

SEU CONJUNTO A:

• RESISTIR E DISTRIBUIR AO SUBLEITO OS ESFORÇOS

VERTICAIS E HORIZONTAIS PRODUZIDOS PELO TRÁFEGO;

• MELHORAR AS CONDIÇÕES DE ROLAMENTO E

SEGURANÇA;

)d TÚNEIS:

PARA OS TÚNEIS ESCAVADOS EM ROCHAS SÃO NORMALMENTE

ESTABELECIDADES AS SEGUIINTES OPERAÇÕES :

• PERFURAÇAÕ DE FRENTE DE ESCAVAÇÃO COM

MARTELETES;

• CARREGAMENTO DOS FUROS COM EXPLOSIVOS;

• DETONAÇÃO DOS EXPPLOSIVOS;

• VENTILAÇÃO E REMOÇÃO DOS DETRITOS E DA

POEIRA;

• REMOÇÃO DA ÁGUA DE INFILTRAÇÃO, SE

NECESSÁRIO;

• COLOCAÇÃO DO ESCORAMENTO PARA O TETO E

PAREDES LATERIAS, SE NECESSÁRIO;

• COLOCAÇÃO DO REVESTIMENTO, SE NECESSÁRIO.

SONDAGENS À PERCUSSÃO, SONDAGENS ROTATIVAS, POÇOS DE

OBSERVAÇÃO, ENSAIOS GEOFÍSICOS, MAPEAMENTO GEOLÓGICO,

INSPEÇÕES DE CAMPO.

NA CONSTRUÇÃO DE TÚNEIS, O COMPORTAMENTO DO MACIÇO DE

ROCHA SERÁ, EVIDENTEMENTE, GOVERNADO PELO TIPO E

INTENSIDADE DE DIACLASAMENTO QUE APRESENTAR.

DIACLASAMENTO COLUNAR

DIACLASAMENTO TABULAR

UM TÚNEL COM O EIXO NORMAL AO FRATURAMENTO PREDOMINANTE,

NA ZONA DE ROCHAS COM DIACLASAMENTO COLUNAR HAVERÁ

MENORES DESMORONAMENTOS E, CONSEUQNTEMENTE, NECESSIDADE

DE ESCORAMENTOS MENOS ROBUSTOS NO TETO DO TÚNEL.

TÚNEIS EM ROCHAS COM DISCLAMENTO TABULAR , EM GERAL,

APRESENTAM MENORES POSSIBILIDADES DE INFILTRAÇÕES DE ÁGUAS

SUBTERRÂNEAS.

)e BARRAGENS:

SOLO DE GRANITO SOLO DE BASALTO SOLO NATURAL OU SUB-LEITO PAVIMENTO

P

Ep

REVESTIMENTO (asfalto, concreto)

BASE (Brita Graduada)

SUB-BASE (Rachão ou Macadame Seco)

FERROVIAS

RODOVIAS

AEROPORTOS

REZADOS ALUNOS(AS) E FUTUROS ENGENHEIROS(AS)… FALOR

LEMBRAR DOS

ENSAIOS DE INVESTIGAÇÃO!

GRANITO

DIQUE DE DIABÁSIO

Linha de Injeção

Barragem

Rio

SOLO

MATACO

ROCHA

ROCHA

ROCHA

ROCHA
