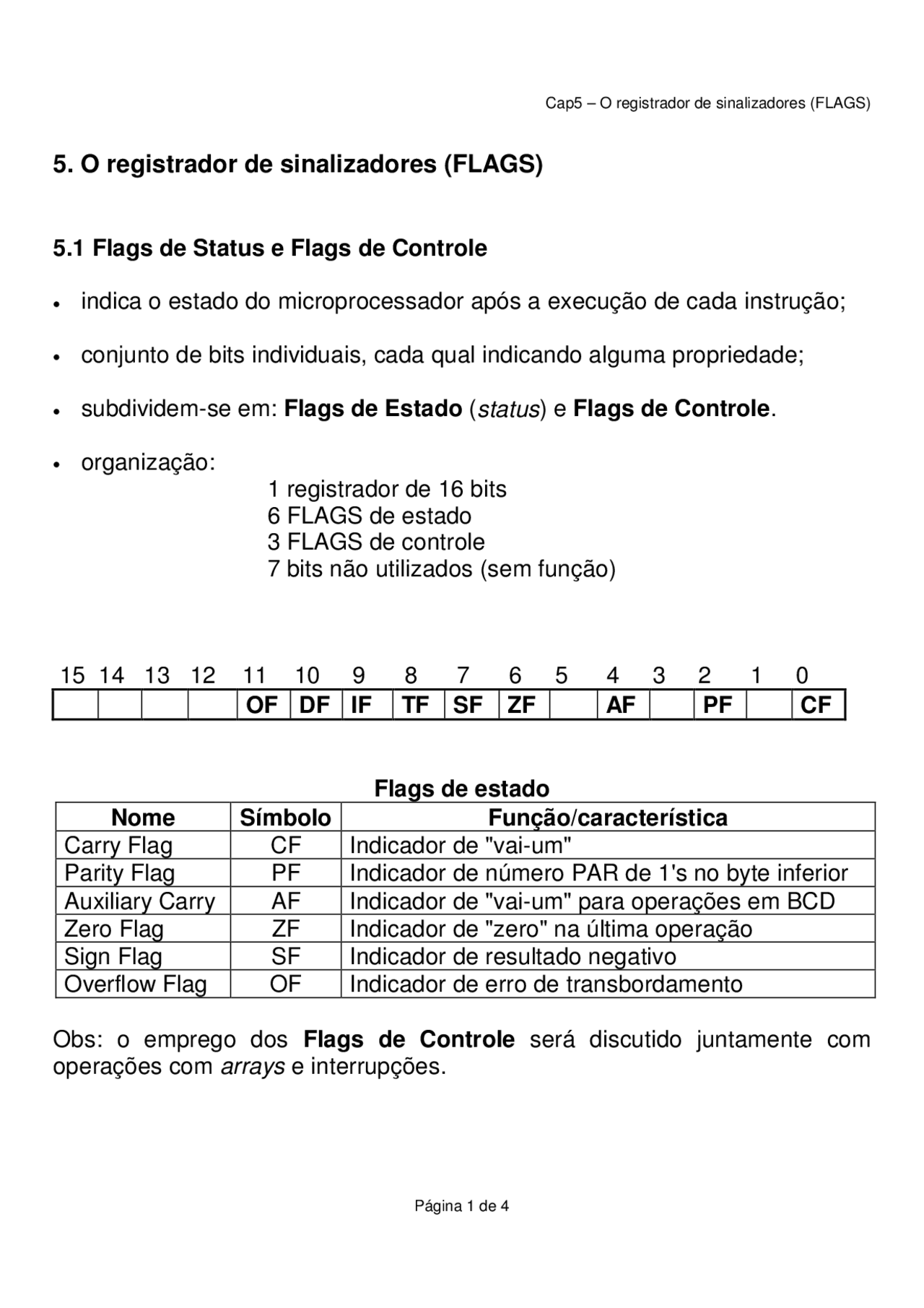

5. O registrador de sinalizadores (FLAGS)
5.1 Flags de Status e Flags de Controle
•
indica o estado do microprocessador após a execução de cada instrução;
•
conjunto de bits individuais, cada qual indicando alguma propriedade;
•
subdividem-se em: Flags de Estado (status) e Flags de Controle.
•
organização: 1 registrador de 16 bits
6 FLAGS de estado
3 FLAGS de controle
7 bits não utilizados (sem função)
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
OF
DF
IF TF SF ZF AF PF
CF
Flags de estado
Nome
Símbolo
Função/característica
Carry Flag CF Indicador de "vai-um"
Parity Flag PF Indicador de número PAR de 1's no byte inferior
Auxiliary Carry AF Indicador de "vai-um" para operações em BCD
Zero Flag ZF Indicador de "zero" na última operação
Sign Flag SF Indicador de resultado negativo
Overflow Flag OF Indicador de erro de transbordamento
Obs: o emprego dos Flags de Controle será discutido juntamente com
operações com arrays e interrupções.
