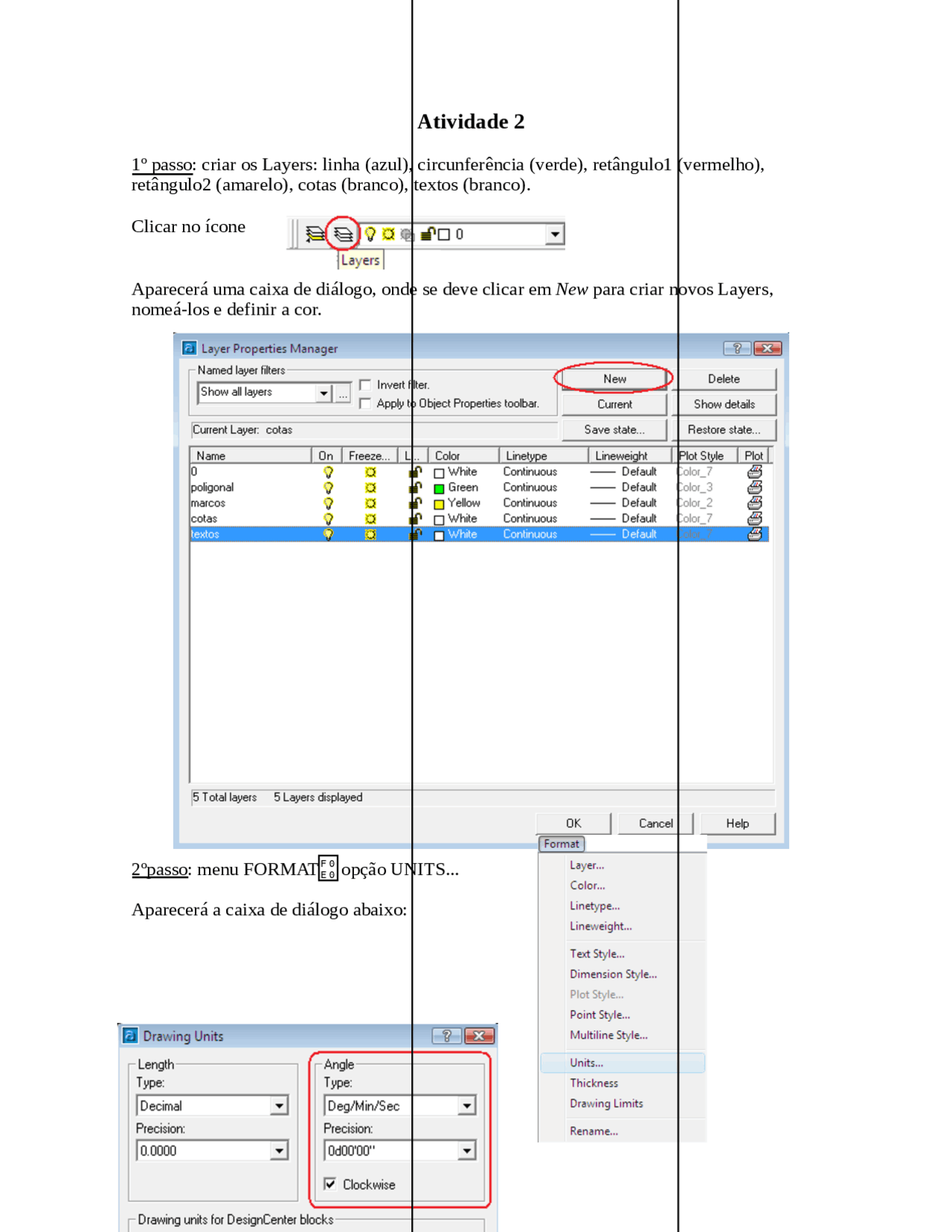

Atividade 2

1º passo: criar os Layers: linha (azul), circunferência (verde), retângulo1 (vermelho), retângulo2 (amarelo), cotas (branco), textos (branco).

Clicar no ícone

Aparecerá uma caixa de diálogo, onde se deve clicar em New para criar novos Layers, nomeá-los e definir a cor.

2ºpasso: menu FORMAT F 0E 0 opção UNITS...

Aparecerá a caixa de diálogo abaixo:

OBS: Ativar o Clockwise , pois significa sentido horário que o azimute irá se guiar.

Depois de configurar, clicar em Direction... Aparecerá a seguinte caixa de diálogo abaixo:

3ºpasso: fazer uma linha com o comando LINE^ ou POLYLINE.

Depois clicar em New , nomear (Patrick) e em seguida clicar em CONTINUE.

Aparecerá uma caixa de diálogo, onde se deve ativar os 4 quadradinhos em destaque abaixo:

Já na guia Primary Units deve-se fazer as configurações abaixo:

9º passo: Digitar um texto na área de desenho. Clicar no menu FORMAT F 0E 8 TEXT STYLE. Aparecerá uma caixa de diálogo (Text Style), onde se deve

mudar a fonte para Arial e o tamanho para 30. Depois clica-se em APPLY F 0E 8 CLOSE.

Feito isso, clicar no ícone MULTILINE TEXT. Depois abrir uma caixa na área de trabalho do AutoCAD e digitar a área e o perímetro do desenho (de preferência, dentro do polígono). OBS: Em cada vértice, seguir o mesmo procedimento acima descrito. Digitando P1, P2, P3, P4, P5.

10º passo: clicar nos ícones da barra de ferramentas DIMENSION: Linear Dimension, Aligned Dimension, Radius Dimension.

11º passo: configurar cada estrutura com seus respectivos Layers.

A figura terá esta aparência:
