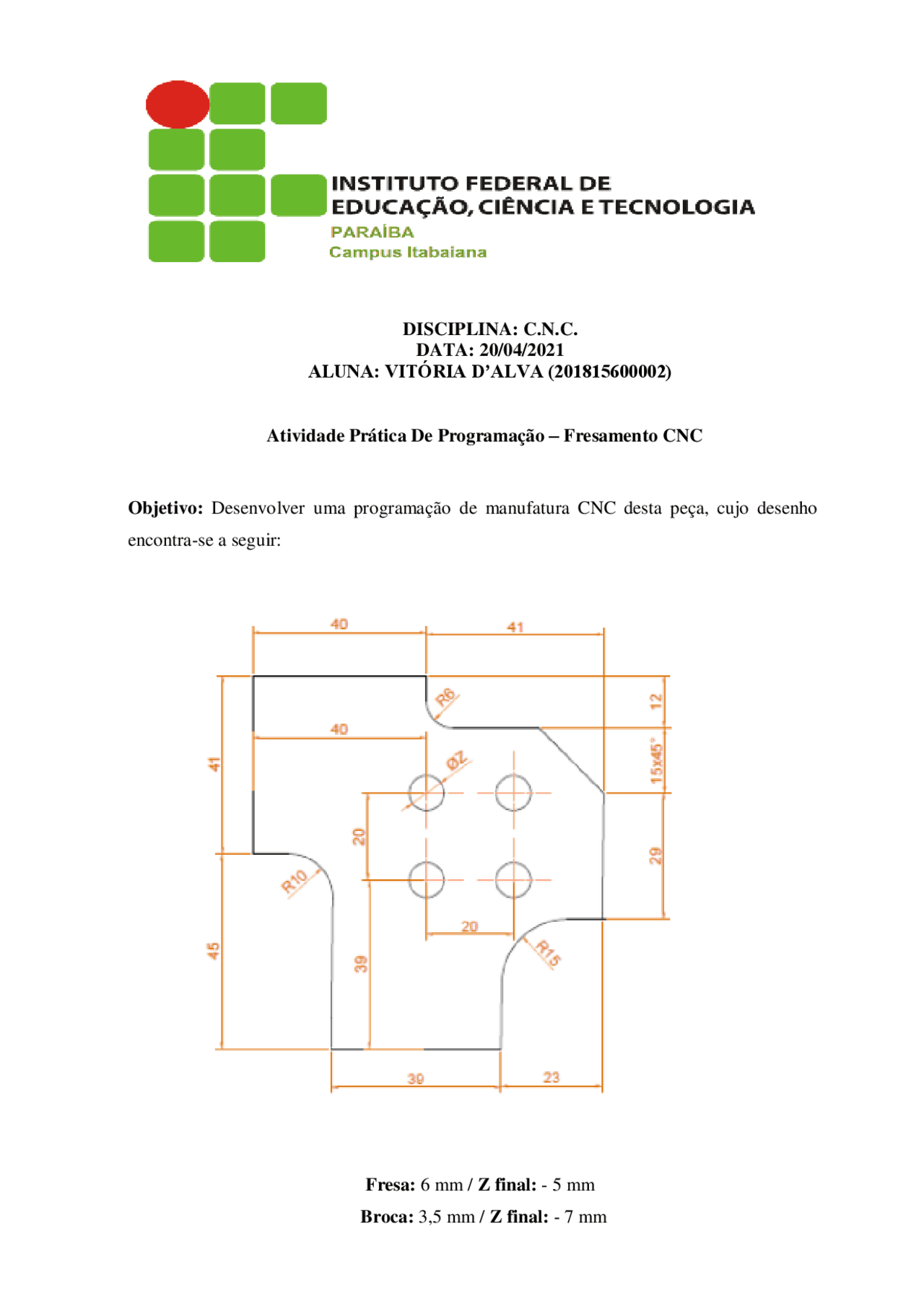

Atividade Prática De Programação – Fresamento CNC Objetivo: Desenvolver uma programação de manufatura CNC desta peça, cujo desenho encontra-se a seguir: Fresa: 6 mm / Z final: - 5 mm Broca: 3,5 mm / Z final: - 7 mm
Material da Peça: Aço baixa-liga não endurecido Furação: Contínua com tempo de permanência de 2 segundos Cálculo da rotação e do avanço para Fresa Dados retirados do material “Tabela para Consulta”. Página A- 5 : Operação: Fresamento de Canais Página A- 4 : Ferramenta: Fresa de topo de metal duro para desbaste médio Página A- 26 : Código de pedido: 1P330- 0600 - XA Medidas: DC = 6 mm / ZEFP = 3 / DCON = 6 mm / LF = 57 mm / LU = 10 mm / APMX = 10 mm Página A- 165 : Material: Aço baixa-liga Velocidade de corte: Vc = 110 m/min Avanço por dente: F 𝑛 = Vc. 1000 π. Dc
= 5838 , 6 rpm Página A- 173 : Avanço por dente: fz = 0,030 mm/dente DC = 6 mm ZEFP = 3 mm Vc = 110 m/min fz = 0,030 mm/dente
PROGRAMA PRINCIPAL O N010 G17 G21 G90 G94; N020 G53 G00 Z-110 H0; N030 T01; (FRESA 6 mm) N040 M06; N050 G54 S5800 M03; N060 G00 X-12 Y-12; N070 G43 H1 D1 Z10; N080 G00 X0 Y0 Z10; N090 G01 Z0 F500; N100 M98 P020002; N110 G00 Z10; N120 G53 G00 Z- 110 H0; N130 T02;(BROCA 3,5 mm) N140 M06; N150 G54 S8000 M03; N160 G00 X40 Y59; N170 G43 H2 D2 Z10; N180 G99 G82 Z-7 R1.5 P2000 F800 K3; N190 X60 Y59; N200 X60 Y39; N210 X40 Y39; N220 G80; N230 G53 G00 Z0 H0; N240 M30; SUBPROGRAMA O N010 G91 G01 Z-2.5 F500; N020 G90 G41; N030 G00 X0 Y0;(Ponto 0) N040 G01 X0 Y86 F500;(A) N050 G01 X40;(B) N060 G01 Y80;(C) N070 G03 X46 Y74 R6;(D) N080 G01 X66;(E) N090 G01 X81 Y59;(F) N100 G01 Y30;(G) N110 G01 X73;(H) N120 G03 X58 Y15 R15;(I) N130 G01 Y0;(J) N140 G01 X19;(K) N150 G01 Y35;(L) N160 G02 X9 Y45 R10;(M) N170 G01 X0;(N) N180 G40; N190 G01 X0 Y0; N200 M99;
