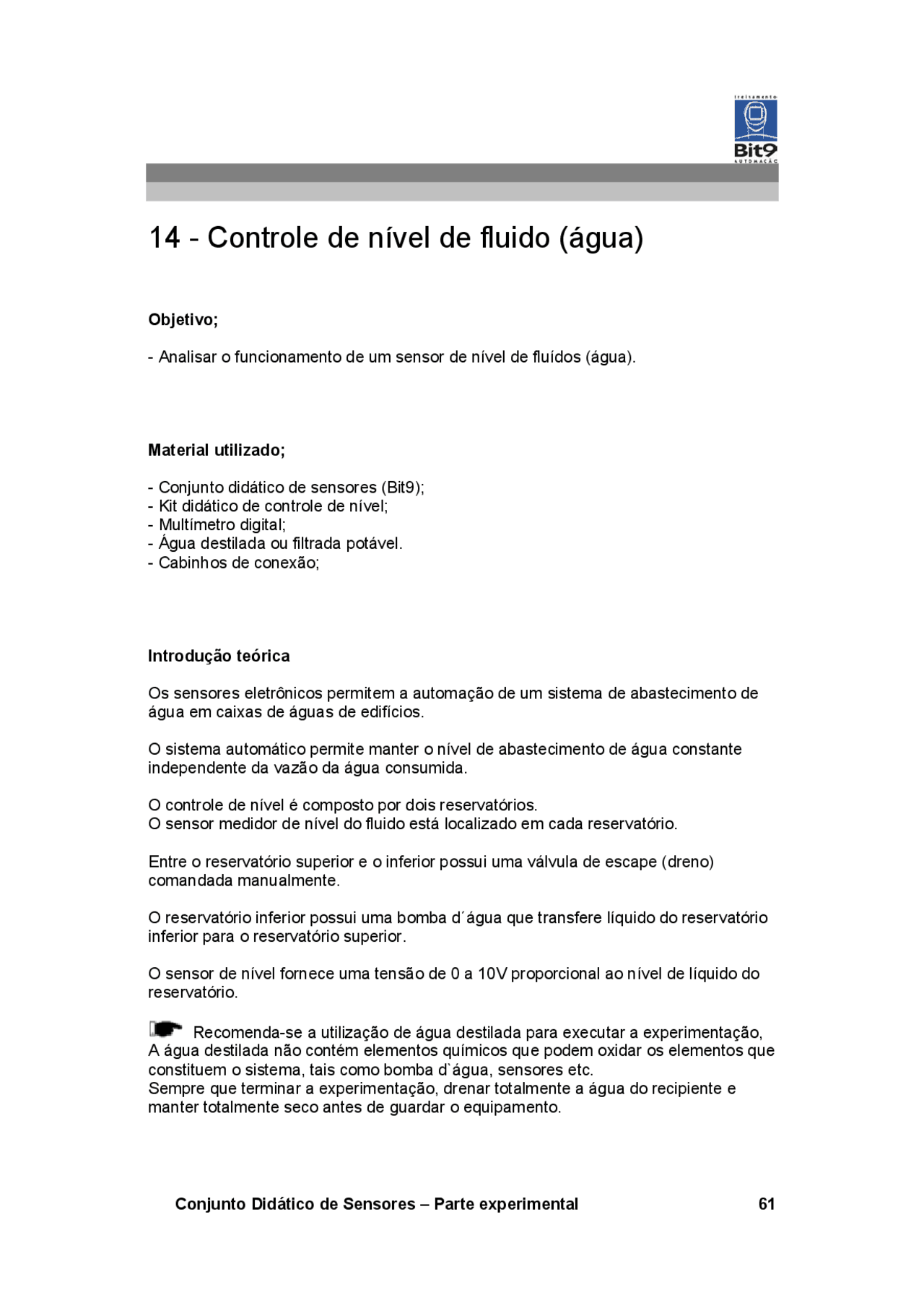

14 - Controle de nível de fluido (água)
Objetivo;
- Analisar o funcionamento de um sensor de nível de fluídos (água).
Material utilizado;
- Conjunto didático de sensores (Bit9);
- Kit didático de controle de nível;
- Multímetro digital;
- Água destilada ou filtrada potável.
- Cabinhos de conexão;
Introdução teórica
Os sensores eletrônicos permitem a automação de um sistema de abastecimento de
água em caixas de águas de edifícios.
O sistema automático permite manter o nível de abastecimento de água constante
independente da vazão da água consumida.
O controle de nível é composto por dois reservatórios.
O sensor medidor de nível do fluido está localizado em cada reservatório.
Entre o reservatório superior e o inferior possui uma válvula de escape (dreno)
comandada manualmente.
O reservatório inferior possui uma bomba d´água que transfere líquido do reservatório
inferior para o reservatório superior.
O sensor de nível fornece uma tensão de 0 a 10V proporcional ao nível de líquido do
reservatório.
Recomenda-se a utilização de água destilada para executar a experimentação,
A água destilada não contém elementos químicos que podem oxidar os elementos que
constituem o sistema, tais como bomba d`água, sensores etc.
Sempre que terminar a experimentação, drenar totalmente a água do recipiente e
manter totalmente seco antes de guardar o equipamento.
