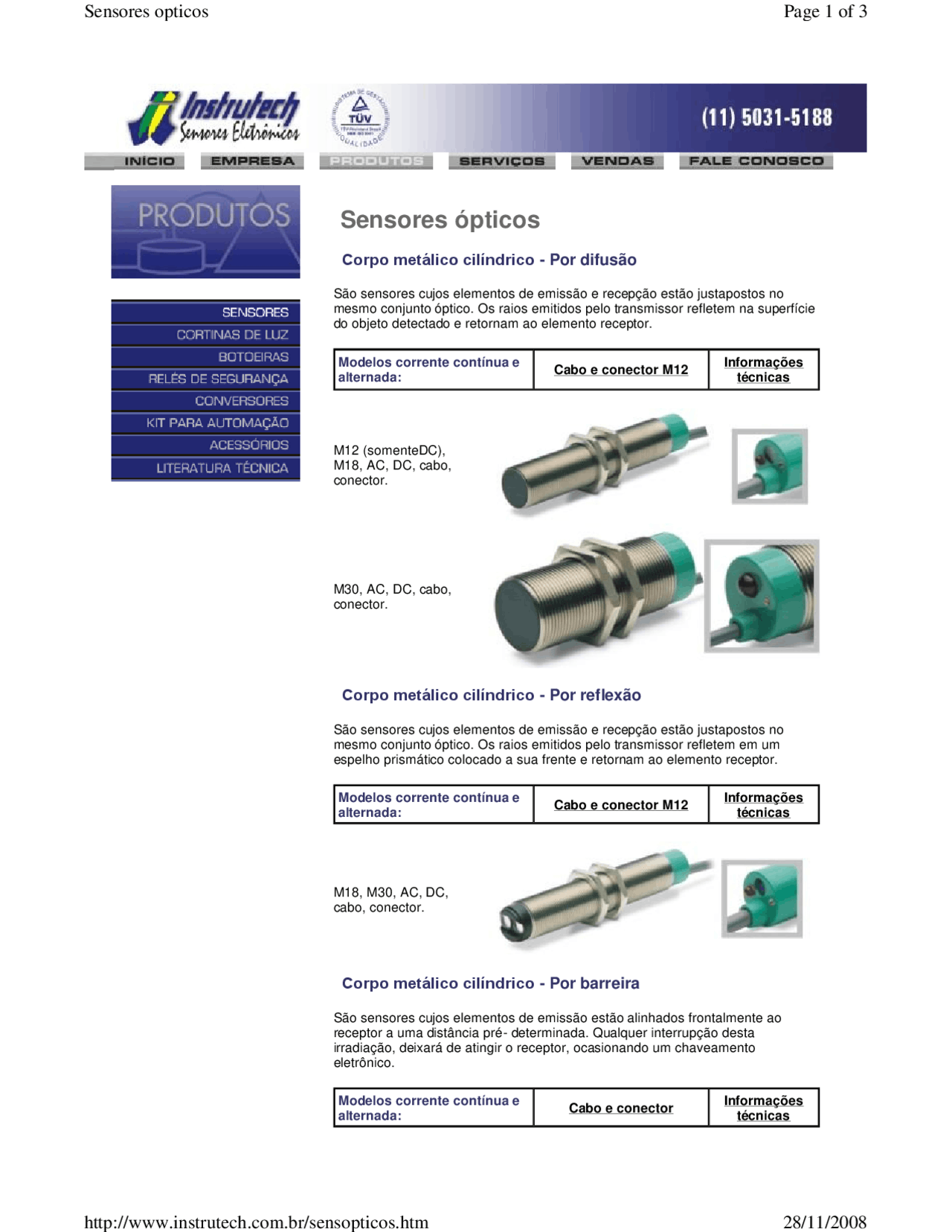

Sensores ópticos
Corpometálicocilíndrico
-
Por difusão
São sensores cujos elementos de emissão e recepção estão justapostos no
mesmo conjunto óptico. Os raios emitidos pelo transmissor refletem na superfície
do objeto detectado e retornam ao elemento receptor.
Modelos corrente contínua e
alternada: Cabo e conector M12 Informações
técnicas
M12 (somenteDC),
M18, AC, DC, cabo,
conector.
M30, AC, DC, cabo,
conector.
Corpometálicocilíndrico
-
São sensores cujos elementos de emissão e recepção estão justapostos no
mesmo conjunto óptico. Os raios emitidos pelo transmissor refletem em um
espelho prismático colocado a sua frente e retornam ao elemento receptor.
Modelos corrente contínua e
alternada: Cabo e conector M12 Informações
técnicas
M18, M30, AC, DC,
cabo, conector.
Corpometálicocilíndrico
-
Por barreira
São sensores cujos elementos de emissão estão alinhados frontalmente ao
receptor a uma distância pré- determinada. Qualquer interrupção desta
irradiação, deixará de atingir o receptor, ocasionando um chaveamento
eletrônico.
Modelos corrente contínua e
alternada: Cabo e conector Informações
técnicas
Page
1
of
3
Sensores opticos
28/11/2008
http://www.instrutech.com.br/sensopticos.htm
