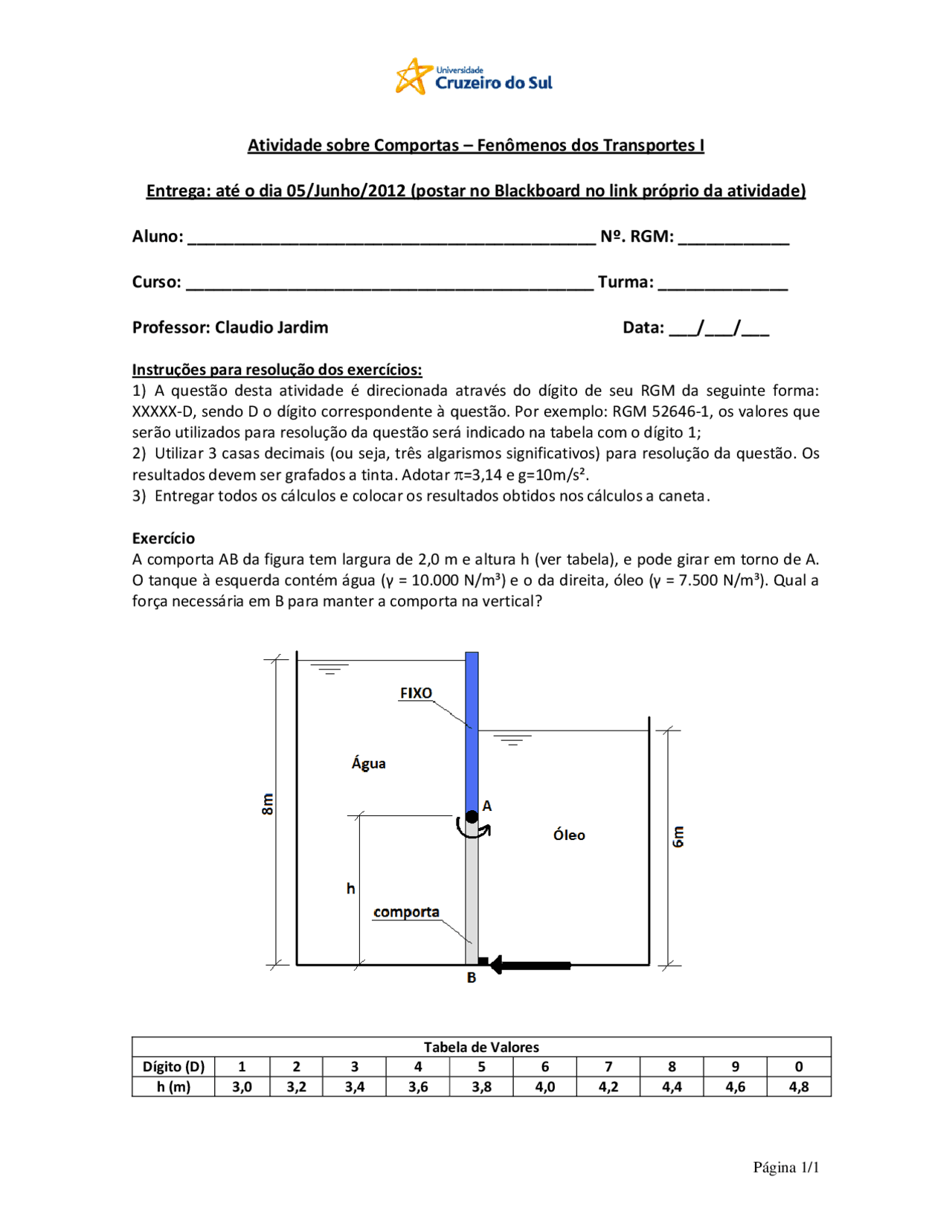

Atividade sobre Comportas – Fenômenos dos Transportes I
Entrega: até o dia 05/Junho/2012 (postar no Blackboard no link próprio da atividade)
Aluno: ____________________________________________ Nº. RGM: ____________
Curso: ____________________________________________ Turma: ______________
Professor: Claudio Jardim Data: ___/___/___
Instruções para resolução dos exercícios:
1) A questão desta atividade é direcionada através do dígito de seu RGM da seguinte forma:
XXXXX-D, sendo D o dígito correspondente à questão. Por exemplo: RGM 52646-1, os valores que
serão utilizados para resolução da questão será indicado na tabela com o dígito 1;
2) Utilizar 3 casas decimais (ou seja, três algarismos significativos) para resolução da questão. Os
resultados devem ser grafados a tinta. Adotar =3,14 e g=10m/s².
3) Entregar todos os cálculos e colocar os resultados obtidos nos cálculos a caneta.
Exercício
A comporta AB da figura tem largura de 2,0 m e altura h (ver tabela), e pode girar em torno de A.
O tanque à esquerda contém água (γ = 10.000 N/m³) e o da direita, óleo (γ = 7.500 N/m³). Qual a
força necessária em B para manter a comporta na vertical?
Tabela de Valores
Dígito (D)
1
2
3
4
5
6
7
8
9
0
h (m)
3,0
3,2
3,4
3,6
3,8
4,0
4,2
4,4
4,6
4,8
