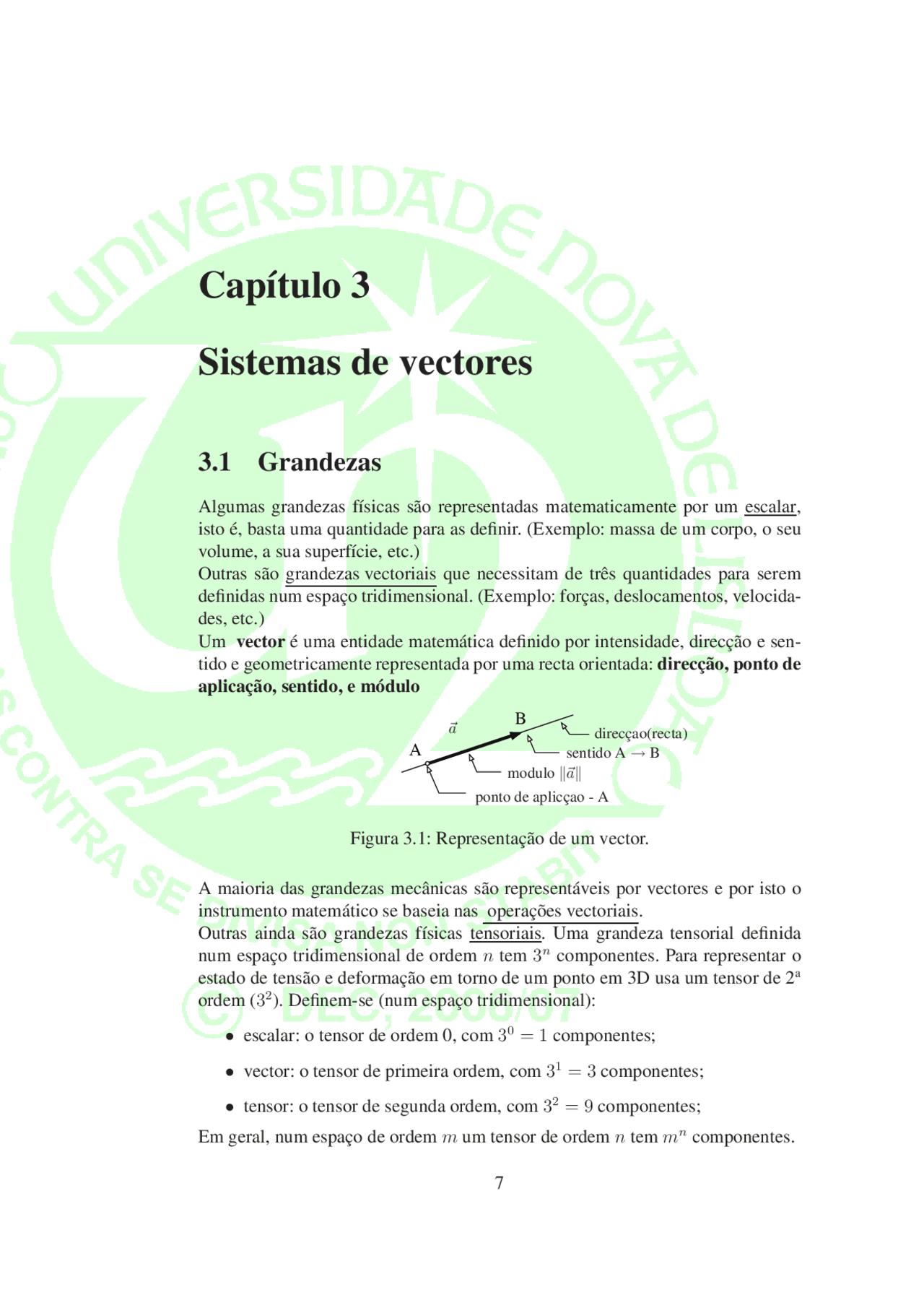

Capítulo 3
Sistemas de vectores
3.1 Grandezas
Algumas grandezas físicas são representadas matematicamente por um escalar,
isto é, basta uma quantidade para as definir. (Exemplo: massa de um corpo, o seu
volume, a sua superfície, etc.)
Outras são grandezas vectoriais que necessitam de três quantidades para serem
definidas num espaço tridimensional. (Exemplo: forças, deslocamentos, velocida-
des, etc.)
Um vector é uma entidade matemática definido por intensidade, direcção e sen-
tido e geometricamente representada por uma recta orientada: direcção, ponto de
aplicação, sentido, e módulo
A
B
~a
ponto de aplicçao - A
sentido A B
direcçao(recta)
modulo k~ak
Figura 3.1: Representação de um vector.
A maioria das grandezas mecânicas são representáveis por vectores e por isto o
instrumento matemático se baseia nas operações vectoriais.
Outras ainda são grandezas físicas tensoriais. Uma grandeza tensorial definida
num espaço tridimensional de ordem ntem 3ncomponentes. Para representar o
estado de tensão e deformação em torno de um ponto em 3D usa um tensor de 2a
ordem (32). Definem-se (num espaço tridimensional):
escalar: o tensor de ordem 0, com 30= 1 componentes;
vector: o tensor de primeira ordem, com 31= 3 componentes;
tensor: o tensor de segunda ordem, com 32= 9 componentes;
Em geral, num espaço de ordem mum tensor de ordem ntem mncomponentes.
7
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a

Pré-visualização parcial do texto

Baixe Estática e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

Capítulo 3

Sistemas de vectores

3.1 Grandezas

Algumas grandezas físicas são representadas matematicamente por um escalar,

isto é, basta uma quantidade para as definir. (Exemplo: massa de um corpo, o seu

volume, a sua superfície, etc.)

Outras são grandezas vectoriais que necessitam de três quantidades para serem

definidas num espaço tridimensional. (Exemplo: forças, deslocamentos, velocida-

des, etc.)

Um vector é uma entidade matemática definido por intensidade, direcção e sen-

tido e geometricamente representada por uma recta orientada: direcção, ponto de

aplicação, sentido, e módulo

A

B

~a

ponto de aplicçao - A

sentido A → B

direcçao(recta)

modulo ‖~a‖

Figura 3.1: Representação de um vector.

A maioria das grandezas mecânicas são representáveis por vectores e por isto o

instrumento matemático se baseia nas operações vectoriais.

Outras ainda são grandezas físicas tensoriais. Uma grandeza tensorial definida

num espaço tridimensional de ordem n tem 3

n componentes. Para representar o

estado de tensão e deformação em torno de um ponto em 3D usa um tensor de 2

a

ordem ( 3

2

). Definem-se (num espaço tridimensional):

  • escalar: o tensor de ordem 0, com 3

0 = 1 componentes;

  • vector: o tensor de primeira ordem, com 3

1 = 3 componentes;

  • tensor: o tensor de segunda ordem, com 3

2

= 9 componentes;

Em geral, num espaço de ordem m um tensor de ordem n tem m

n componentes.
