Ministério da Educação
Universidade Tecnológica Federal do Paraná
Campus Curitiba
Departamento Acadêmico de Eletrotécnica
Disiciplna: Laboratório de Instalações Elétricas
Curso : Engenharia Elétrica
Prof. Msdo. Geraldo Cavalin
Nome: ________________________________________ Turma: _____ Data: //

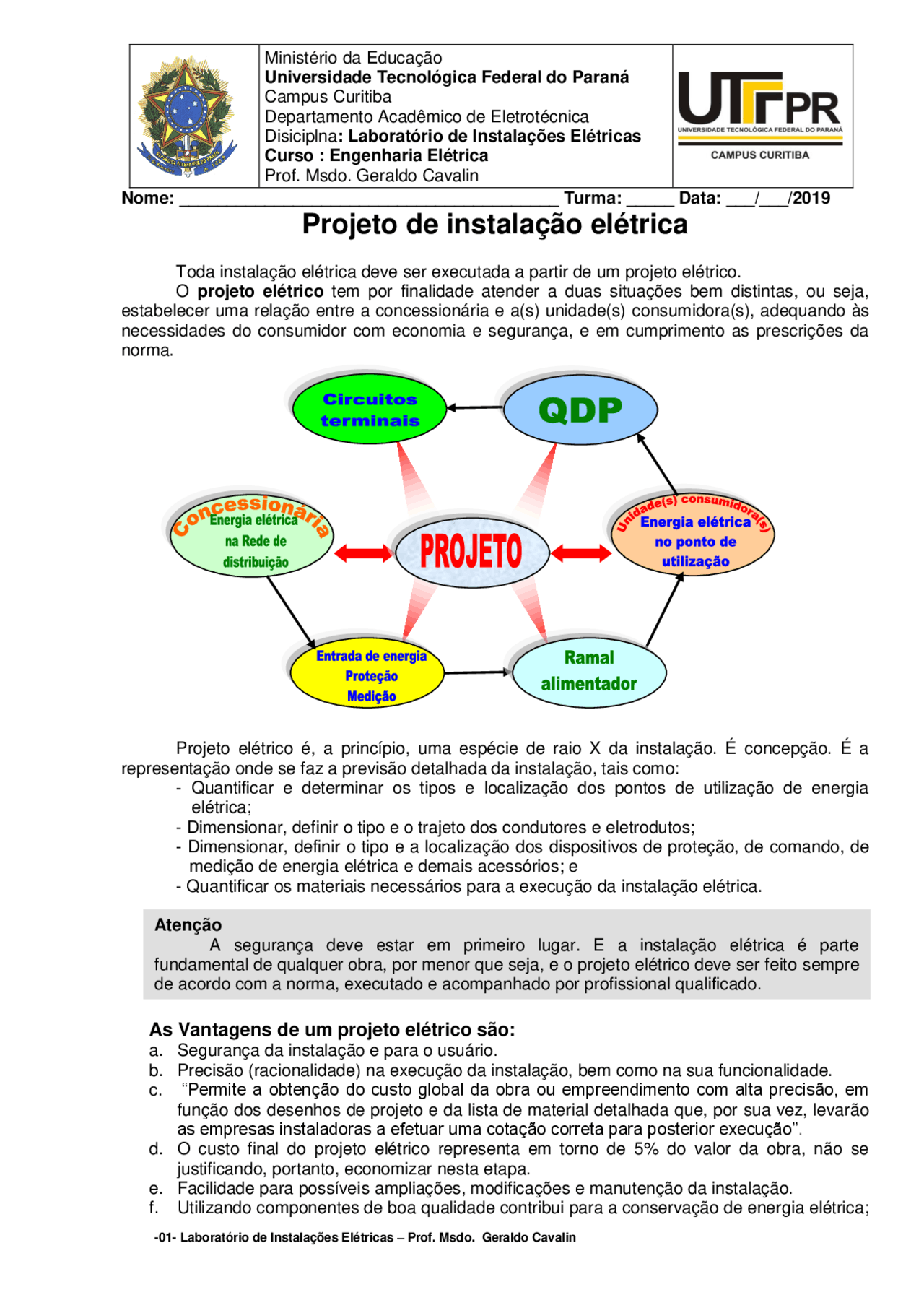

Projeto de instalação elétrica
Toda instalação elétrica deve ser executada a partir de um projeto elétrico.
O projeto elétrico tem por finalidade atender a duas situações bem distintas, ou seja,
estabelecer uma relação entre a concessionária e a(s) unidade(s) consumidora(s), adequando às
necessidades do consumidor com economia e segurança, e em cumprimento as prescrições da
norma.
Projeto elétrico é, a princípio, uma espécie de raio X da instalação. É concepção. É a
representação onde se faz a previsão detalhada da instalação, tais como:
- Quantificar e determinar os tipos e localização dos pontos de utilização de energia
elétrica;
- Dimensionar, definir o tipo e o trajeto dos condutores e eletrodutos;
- Dimensionar, definir o tipo e a localização dos dispositivos de proteção, de comando, de
medição de energia elétrica e demais acessórios; e
- Quantificar os materiais necessários para a execução da instalação elétrica.
As Vantagens de um projeto elétrico são:
a. Segurança da instalação e para o usuário.
b. Precisão (racionalidade) na execução da instalação, bem como na sua funcionalidade.
c. “Permite a obtenção do custo global da obra ou empreendimento com alta precisão, em
função dos desenhos de projeto e da lista de material detalhada que, por sua vez, levarão
as empresas instaladoras a efetuar uma cotação correta para posterior execução”.
d. O custo final do projeto elétrico representa em torno de 5% do valor da obra, não se
justificando, portanto, economizar nesta etapa.
e. Facilidade para possíveis ampliações, modificações e manutenção da instalação.
f. Utilizando componentes de boa qualidade contribui para a conservação de energia elétrica;
Atenção
A segurança deve estar em primeiro lugar. E a instalação elétrica é parte
fundamental de qualquer obra, por menor que seja, e o projeto elétrico deve ser feito sempre
de acordo com a norma, executado e acompanhado por profissional qualificado.
Conseqüências de não ter um projeto elétrico
a. Custos da instalação mais elevado.
b. Super ou sub-dimensionamento dos circuitos.
c. Falta de segurança, para a instalação e principalmente para o usuário.
d. Instalação executada sem o cumprimento das normas.
e. Dificuldade na execução da instalação, bem como para ampliação, modificação e
manutenção.
PREVISÃO DE CARGAS:
iluminação e tomadas.
Toda instalação elétrica é constituída por uma série de fatores que interagem entre si de forma a garantir a integridade lógica do seu funcionamento, visando a segurança e o conforto dos usuários.
Dentre esses fatores, o dimensionamento, ocupa o espaço vital da instalação, que exige do projetista atenção especial.
O dimensionamento da instalação elétrica engloba várias etapas, a saber:
Previsão de Cargas: Iluminação e Tomadas.
Cálculo da Demanda e Tipo de Fornecimento.
Divisão da Instalação em circuitos.
Dimensionamento dos condutores.
Dimensionamento das Proteções: Sobrecorrente (sobrecarga e curto-circuito) – Disjuntores e fusíveis e Proteção contra choques elétricos - DR’s.
Dimensionamento dos Eletrodutos.
A previsão de cargas, sendo a primeira etapa na elaboração do projeto elétrico, constitui o conhecimento futuro do perfil das cargas elétricas e o seu planejamento criterioso determina a eficiência das demais etapas do projeto.
Cada aparelho de utilização ou dispositivo elétrico (lâmpadas, aparelhos de aquecimento d’água, eletrodomésticos, motores para máquinas diversas, etc.) solicita da rede uma determinada potência para o seu perfeito funcionamento, a qual é solicitada da rede de energia elétrica da concessionária ou de qualquer outro tipo de fonte independente (geradores, etc.).
c) Em varandas: Deve ser previsto pelo menos um ponto de tomada.
d) Em salas e dormitórios: Deve ser previstos pelo menos um ponto de tomada para cada 5m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível.
Potências atribuíveis aos pontos de tomada (9.5.2.2.2).
A potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar e não deve ser inferior aos seguintes valores mínimos.
a) Em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos:
- Atribuir no mínimo 600 VA por ponto de tomada, até três, e 100 VA por ponto para as excedentes, considerando-se cada um desses ambientes separadamente.
- Quando o total de tomadas no conjunto desses ambientes for superior a seis pontos, admite-se que o critério de atribuição de potências seja de no mínimo 600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes, sempre considerando cada um dos ambientes separadamente.
b) Nos demais cômodos ou dependências: Atribuir, no mínimo 100VA por ponto de tomada.
Condições para se estabelecer a quantidade e potência de
pontos de Tomada de Uso Específico (TUE´s)
a) A quantidade de TUE´s é estabelecida de acordo com o número de aparelhos de utilização, com corrente nominal superior a 10 A. (9.5.3.1).
b) Atribuir a potência nominal do equipamento a ser alimentado ou à soma das potências nominais dos equipamentos a serem alimentados (p.ex.: Sistema de Ar Condicionado, Hidromassagem, etc.). Quando valores precisos não forem conhecidos, a potência atribuída ao ponto de tomada deve seguir um dos dois seguintes critérios (4.2.1.2.3 – “c”):
- potência ou soma das potências dos equipamentos mais potentes que o ponto pode vir a alimentar, ou
- potência calculada com base na corrente de projeto e na tensão do circuito respectivo.
c) Os pontos de TUE´s devem ser localizados no máximo a 1,5 m do ponto previsto para a localização do equipamento a ser alimentado. (4.2.1.2.3 – “d”)
Aquecedor elétrico de água: a Norma diz que: “a conexão do aquecedor elétrico de água ao ponto de utilização deve ser direta, sem uso de tomada de corrente (9.5.2.3).
Atenção: Admite-se que o ponto de tomada não seja instalado na própria varanda, mas próximo ao seu acesso, quando a varanda, por razões construtivas, não comportar o ponto de tomada, quando sua área for inferior a 2m² ou ainda , quando a profundidade for inferior a 0,80m.
Atenção: Particularmente no caso de salas de estar, deve-se atentar para a possibilidade de que um ponto de tomada venha a ser usado para a alimentação de mais de um equipamento (Por ex.: Tomadas de corrente para Televisor, Blu-ray player, DVD, Aparelho de TV a cabo, etc.), sendo recomendável equipa-lo, com a quantidade de tomadas julgada adequada (4.2.1.2.3 – “e”).
Atenção: A Norma não entra em detalhes de como fazer a conexão direta, se por conectores ou emenda simples. Fica evidente, portanto, que não é permitido conectar chuveiro, torneira elétrica e aquecedores de água com plugues e tomadas.
Potências típicas de aparelhos eletrodomésticos
Aparelho Potência (VA)
Aquecedor de água por acumulação: a. 30 a 50 litros b. 80 litros c. 100 a 150 litros d. 200 litros; e. 500 litros
Aquecedor de água em passagem 6.
Chuveiro elétrico 4.000 a 7.
Condicionador de ar: a. 7.500 BTU/1975 kcal/h b. 15.000BTU/3750kcal/h c. 30.000BTU/7500kcal/h
Ferro de passar roupa 1.000 a 1.
Fogão elétrico 4.000 a 12.
Forno elétrico 900 a 2.
Forno de Microondas 700 a 1.
Lavadora de louças(residencial) 1.200 a 2.
Máquina de lavar roupa 1000 a 1800
Secadora de roupas (residencial) 1.400 a 6.
Torneira elétrica 4.000 a 5.
Torradeira 2.500 a 3.
Demanda de energia da instalação elétrica
Toda instalação elétrica, quer seja, residencial, comercial ou industrial apresenta um ciclo de funcionamento, cuja potência elétrica consumida é variável no decorrer do dia. Você pode observar facilmente numa instalação que nem todas as cargas instaladas estão em funcionamento ao mesmo tempo. Fica evidente, portanto, que a instalação elétrica solicita da rede uma determinada potência a cada instante, que está diretamente relacionada ao funcionamento das cargas e da potência elétrica absorvida por cada uma delas a cada instante.
Demanda (D):
é a média das potências elétricas instantâneas solicitadas por uma unidade consumidora durante um período especificado. É um método estatístico.
Potência ou carga instalada:
“é a soma das potências nominais de todos os aparelhos elétricos ligados a instalação do consumidor à rede de energia elétrica da concessionária (rede de distribuição).
Potência nominal é aquela registrada na placa ou impressa no aparelho ou na máquina” (Cavalin, Geraldo e Cervelin, Severino. Instalações Elétricas Prediais. Edit. Érica Ltda. 22ª ed. 1998.São Paulo). Exemplo:
Quantidade Especificação das cargas
Potência nominal (VA)
Potência total (VA) 02 Chuveiros 6.400 12. 01 Torneira elétrica 4.400 4. 01 Geladeira 350 350 01 Ferro elétrico 1.200 1. 01 Secador de cabelo
15 Lâmpada Incandescente.
10 Tomadas 100 1. 08 Tomadas 600 4. 01 Aquecedor 1.200 1. TOTAL 28.
CALCULAR A DEMANDA DA INSTALAÇÃO
D = (P 1 x g 1 ) + (P 2 x g 2 )
P 1 = (Ilum. + TUG’s) P 1 = _____ + _____ P 1 = ______ VA g 1 = ____
P 2 = ∑ TUE’s P 2 = ________ VA (Temos ___ circuitos de TUE’s) g 2 = ____
Linha Potência(VA) g 1 (%) 01 0 a 1000 86 02 1.001 a 2.000 75 03 2.001 a 3.000 66 04 3.001 a 4.000 59 05 4.001 a 5.000 52 06 5.001 a 6.000 45 07 6.001 a 7.000 40 08 7.001 a 8.000 35 09 8.001 a 9.000 31 10 9.001 a 10.000 27 11 Acima de 10.000 24
D = (P 1 x g 1 ) + (P 2 x g 2 ) D = {(______ + ______) x ____} + (_______ x ____)
D = ________ + ________ D = __________VA ou ______ kVA
Especificação do consumidor
Consultando a tabela Limitações das Categorias de Atendimento e a tabela
Dimensionamento da Entrada de Energia, vamos determinar a categoria de atendimento ou
tipo de fornecimento e demais dados necessários para a especificação do consumidor. De
posse dos resultados obtidos referente a planta baixa acima, bem como a previsão de cargas e
demanda, vamos agora preencher a tabela seguinte com as características principais desse
consumidor.
Categoria de atendimento: _______
Demanda da Categoria: _____kVA; Demanda da instalação: _____kVA
Condutores
Ramal de ligação
Cobre: ____ mm²;
Alumínio: ______ mm²
Ramal de Entrada
Cobre: Fase: _____mm²
Neutro: ____ mm²
Aterramento
Cobre: _____mm²
Eletroduto:_____mm.
Caixas padrão
Tipo: ____
Disjuntor
I = ____A ____polar
Eletroduto
PVC: ____mm.
Mensagem
“Não basta conhecer JESUS CRISTO é necessário viver seus ensinamentos e anunciá-lo
para outras pessoas”.
“Senhor, daí -nos vossa paz, semeai a paz nesta nossa terra onde a guerra ainda tem direito
de cidadania. Senhor, ajudai- nos a construir a paz feita de justiça e de amor”.
Número de circuitos de TUE’s
g 2 (%)
Número de circuitos de TUE’s
g 2 (%)
10 52 24 e 25 38
Fatores de demanda para iluminação
e tomadas de uso geral – TUG’s.
Fatores de demanda para tomadas de uso
específico – TUE’s – Hidromassagem.
