Aula 2 - Ohmímetro
Tipologia: Notas de estudo
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!

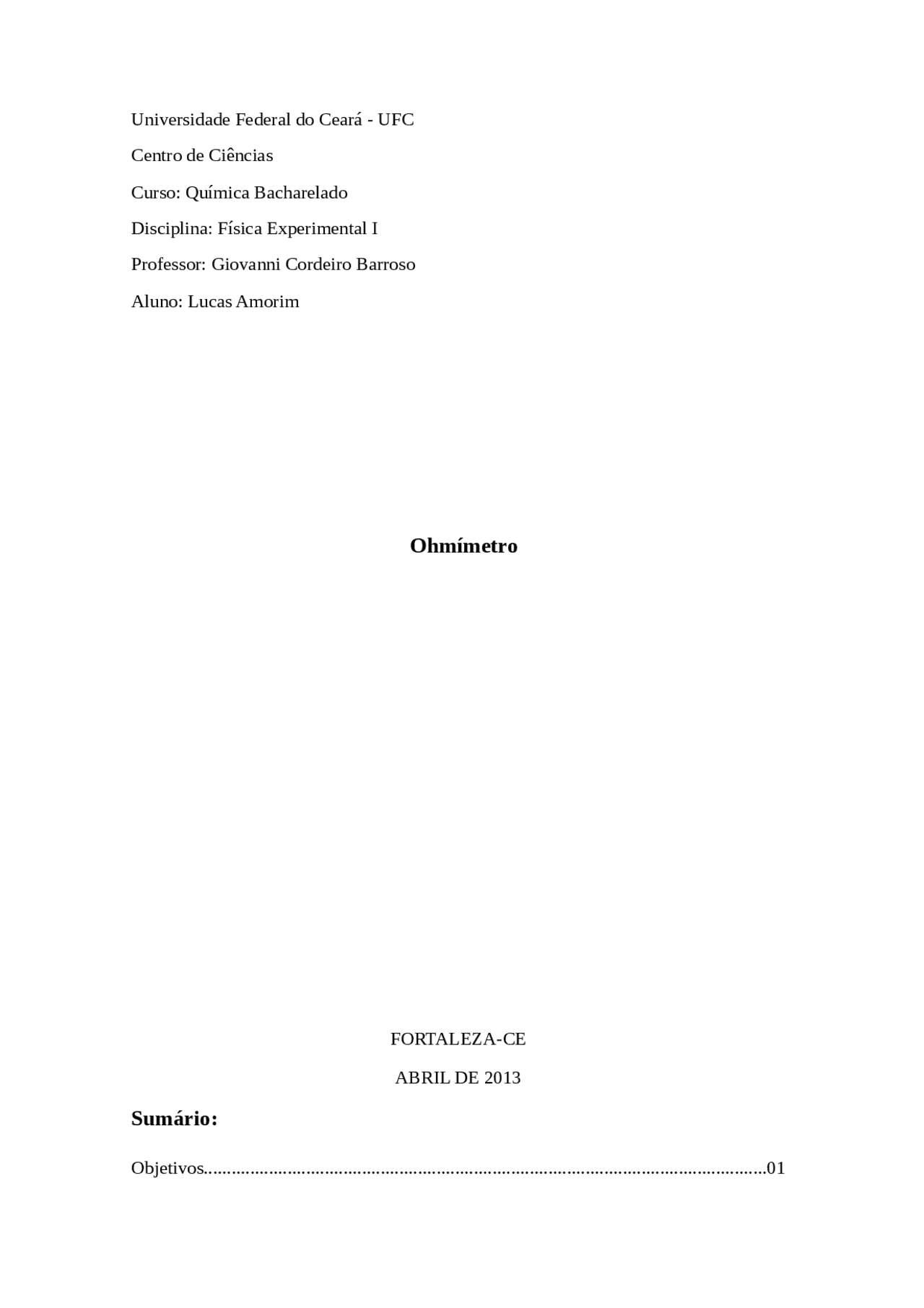

Universidade Federal do Ceará - UFC
Centro de Ciências
Curso: Química Bacharelado
Disciplina: Física Experimental I
Professor: Giovanni Cordeiro Barroso
Aluno: Lucas Amorim
Objetivos.........................................................................................................................
Material...........................................................................................................................
Introdução Teórica. ........................................................................................................
Procedimento Experimental............................................................................................
Questionário....................................................................................................................
Conclusão........................................................................................................................
Referências Bibliográficas..............................................................................................
O multímetro digital é um aparelho que vem com escalas graduadas e que contém três medidores associados: o voltímetro, o amperímetro e o ohmímetro. Este último em questão é utilizado para medir a resistência elétrica do resistor em um circuito elétrico.
Resistores são elementos com baixa condutividade elétrica, e utilizam disto para transformar energia elétrica em energia térmica; eles têm o objetivo de limitar a corrente elétrica. Diversos equipamentos utilizam do princípio dos resistores, tais como: aquecedores de cabelo, chuveiros elétricos, lâmpadas etc. Todo resistor possui uma resistência elétrica (ôhmica) que é dada em Ω (ohm), e uma tolerância que é a diferença percentual, para mais ou para menos, no valor da resistência, ocasionada pelo processo de fabricação. Os valores da resistência e da tolerância são dados por um código de cores, que são faixas coloridas e dispostas no resistor onde se tem 4 ou 5 faixas. As faixas são lidas da extremidade para o centro, as primeiras são os dígitos da resistência, a penúltima e a última são, respectivamente, a potencia de dez e a tolerância.
Para se medir a resistência através de um ohmímetro, deve-se utilizar uma escala maior que o valor da resistência encontrada nas faixas de cores e a menor destas escalas possível.
Outro exemplo de resistores é o potenciômetro , um aparelho que divide a tensão de uma fonte elétrica para outros dois terminais; que nada mais é do que dois resistores em série, um com valor de resistência fixa, e outro com valor ajustável por um cursor móvel. O valor nominal da resistência máxima vem impresso em seu corpo. Os potenciômetros são utilizados em aparelhos de som, interruptores de lâmpadas dentre outros.
Foi apresentado uma placa com sete resistores e suas respectivas faixas de cores, assim como fazer a devida leitura de cada uma. Foi apresentado também um multímetro e como utilizá-lo para medir uma resistência elétrica através do ohmímetro, assim como os devidos cuidados que se deve ter com o aparelho.
Anotou-se as escalas do ohmímetro: 200 Ω , 2 kΩ , 20 kΩ , 200 kΩ , 2 MΩ , 20 MΩ e 200 MΩ.
Interpretou-se as faixas de cores dos sete resistores da placa através da tabela 1.1 e colocou-se o valor nominal e a tolerância de cada resistor de acordo com a tabela 1.2.
Tabela 1.1. Código de Cores. FAIXA COLORIDA DÍGITO MULTIPLICADOR TOLERÂNCIA
Preta 0 100 Marrom 1 101 1% Vermelha 2 102 2% Laranja 3 103 Amarela 4 104 Verde 5 105 0,5%
5 10 kΩ 9,96 Ω 20 kΩ 0, 6 180 Ω 178,3 Ω 200 Ω 0, 7 36 kΩ 36 kΩ 200 kΩ 0
Foi apresentado o potenciômetro e explicado seu funcionamento e finalidade. Anotou-se o valor nominal do potenciômetro fornecido: 10 kΩ. Conectou-se o multímetro ao potenciômetro, ajustando a resistência através deste para obter os valores em negrito na tabela 1.4. Em seguida, mediu-se a resistência complementar em cada caso e efetuou-se a soma para obter a resistência total.
Tabela 1.4. Medidas das resistências nos terminais de um potenciômetro. Resistência entre os terminais A e B (Ω)
Resistência entre os terminais B e C (Ω)
Soma das Resistências
AB + BC (Ω) 1k 9,76k 10,76k 3,89k 7k 10,89k 5k 5,70k 10,70k 4,86k 6k 10,86k
R: 95,3 kΩ ; 2% de tolerância.
R: Amarela, cinza, violeta, prateada e vermelha.
R: É a variação no valor da resistência que o resistor pode apresentar em relação ao valor padronizado, essa diferença pode ser para mais ou para menos do valor correto.
R: 3,3 x 0,05 = 0,165 kΩ.
Valor (^) MAX = 3,465 kΩ e ValorMIN = 3,135 kΩ.
R: Valores mínimos e máximos, respectivamente, para cada resistor: 47,5 Ω e 52,5 Ω (para o resistor de 50 Ω). 95 Ω e 105 Ω (para o resistor de 100 Ω).
Em série (caso normal) = 150 Ω.
Valor (^) MIN: 47,5 Ω + 95 Ω = 142,5 tolerância = (150 – 142,5) / 150 = 5% Valor (^) MAX: 52,5 Ω + 105 Ω = 157,5 Ω tolerância = (157,5 - 150) / 150 = 5% Logo, a tolerância para a montagem em série é de 5%.
Em paralelo (caso normal) = 33,33 Ω.
Valor (^) MIN: (47,5 x 95) / (47,5 + 95) = 31,67 Ω tolerância = (33,33 – 31,67) / 33,33 = 4,98% Valor (^) MAX: (52,5 x 105) / (52,5 + 105) = 35,00 Ω tolerância = (35 – 33,33) / 33,33 = 5,01% Logo, a tolerância para a montagem em paralelo é de 5,01%. 06
Nesta prática, conheceu-se o multímetro, com sua ajuda foi possível medir a resistência de alguns resistores, e com a ajuda do código de cores, foi possível comparar os resultados. Percebeu-se que os valores variavam, mas que estavam dentro da tolerância de cada resistor, e que alguns não sofreram variação alguma; tornando assim, o código de cores bem confiável. No experimento com o potenciômetro, pode-se obsevar que os valores medidos somados com suas resistências complementares são, aproximadamente, iguais ao valor nominal do potenciômetro, provando assim, sua capacidade de dividir a tensão elétrica.
