Bauru

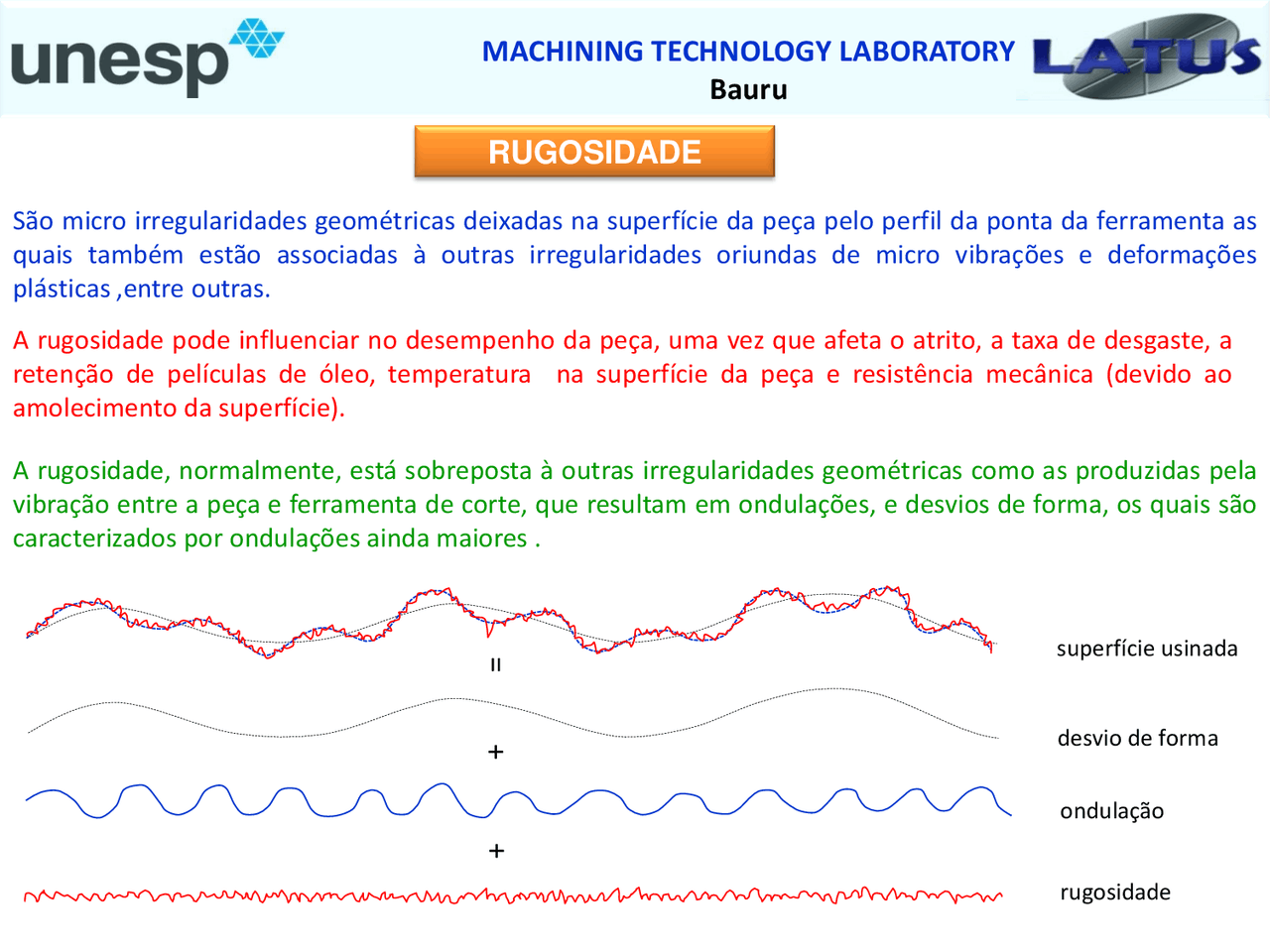

RUGOSIDADE
São micro irregularidades geométricas deixadas na superfície da peça pelo perfil da ponta da ferramenta as quais também estão associadas à outras irregularidades oriundas de micro vibrações e deformações plásticas ,entre outras.
A rugosidade pode influenciar no desempenho da peça, uma vez que afeta o atrito, a taxa de desgaste, a retenção de películas de óleo, temperatura na superfície da peça e resistência mecânica (devido ao amolecimento da superfície).
A rugosidade, normalmente, está sobreposta à outras irregularidades geométricas como as produzidas pela vibração entre a peça e ferramenta de corte, que resultam em ondulações, e desvios de forma, os quais são caracterizados por ondulações ainda maiores.
superfície usinada
desvio de forma
ondulação
rugosidade
Bauru
Rugosidade: desvios micro geométricos causados pela interação entre ferramenta e peça.
Ondulação: irregularidades maiores causadas por vibrações ou deflexões do par ferramenta-peça.
Desvio de forma: desvios macro geométricos que afetam a forma da peça causados por erros, tais como, na fixação da peça na máquina, erros de deslocamento da ferramenta em relação à peça (devido aos desgastes e folgas das guias e mancais) e falta de rigidez da máquina ferramenta.
Normalmente as irregularidades, as ondulações e os desvios de forma apresentam uma certa periodicidade, nas quais podemos identificar o passo (p) e a altura (h).
Bauru
le le^ le le le
lv ln
lt
lm
Linha média
le = 51 lm
A linha média está posicionada ao longo do perfil de tal maneira que ela separa igualmente as áreas superiores e inferiores.
O comprimento de amostragem (le) é igual ao um quinto do percurso de medição:
O valor de le é selecionado no rugosímetro de tal modo que deve ser suficientemente grande para conter as características das irregularidades (picos e vales) e não ser tão grande que incluia ondulações. A escolha correta é de grande importância, uma vez que se conseguirá isolar a rugosidade da ondulação, pois se uma linha média for traçada para le e posteriormente, o perfil resultante excluirá as ondulações. Do contrário, se le for grande poderá incluir as ondulações, influenciando no valor da rugosidade medida.
Bauru
Perfil de rugosidade com ondulação
le Perfil de rugosidade com ondulação filtrada por meio de le adequado
le le
le maior que o recomendado: rugosidade com influência da ondulação
Pelo seu caráter de filtro, o comprimento de amostragem (le) é chamado de cut-off
Bauru
- Rugosidade média Rz
Linha média
lv^ lm
le
lt
ln
Z Z2 Z3^ Z4 Z
Junto com o Ra é um dos parâmetros de avaliação de rugosidade mais usado. É obtido pela média aritmética dos 5 maiores valores das rugosidades parciais tomados em cada comprimento de amostragem (le).
𝑅𝑧 =
𝑍 1 + 𝑍 2 + 𝑍 3 + 𝑍 4 + 𝑍 5 5
- Rugosidade máxima Rmáx
É o maior valor das rugosidades parciais entre cada um dos cinco comprimentos de amostragem (le).
No perfil de rugosidade acima, o valor de rugosidade máxima é o valor Z2.
Bauru
- Rugosidade médio quadrático Rq
𝑦^2
𝑙𝑚
0
𝑥 𝑑𝑥^ Rq ~ 1,25 Ra
- Rugosidade máxima Ry
É a distância entre o pico mais alto e o vale mais profundo dentro de todo o percurso de medição (lm), não importando se estiverem em diferentes comprimentos de amostragem (le).
Linha média
lv^ lm
lt
ln
Ry
Bauru
Para perfis não periódicos, como os obtidos por processo de retificação, por exemplo, emprega-se a tabela abaixo, na qual observa-se que os valores de le são maiores para compensar as incertezas e aleatoriedades da forma das irregularidades:
Distância entre sulcos
(μm)
le (mm) lm (mm)
Até 0 , 1 0,25 1,
de 0 , 1 até 2 0,8 4
de 2 até 10 2,5 12,
Acima de 10 8 40
Indicação do estado da superfície em desenhos técnicos
1, 3,2 (^) A indicação da rugosidade pode ser colocada sobre a superfície da peça, que deve ser usinada respeitando o valor máximo estabelecido para o seu acabamento (Ra=1,6 μm), ou sobre a cota do diâmetro que se deseja controlar a rugosidade (Ra= 3 , 2 μm), tal como o exemplo ao lado.
Bauru
N N
Em vez de colocar o número junto ao símbolo da rugosidade, também pode-se colocar a sua classe estabelecida pela norma, tal como segue na tabela ao lado.
Classe Ra (μm) N12 50 N11 25 N10 12, N9 6, N8 3, N7 1, N6 0, N5 0, N4 0, N3 0, N2 0, N1 0,
Anteriormente a indicação simbólica representada por triângulos admitia grandes intervalos de valores, não sendo mais utilizada.
Ra = 0,1 a 0,4 μm
Ra = 0,6 a 6,0 μm
Ra = 10 a 25 μm
Superfície em bruto, sem usinar
Bauru
lm
y x
Exercício proposto: Encontre o valor da rugosidade Ra, Rz, Rmáx e Ry para o perfil abaixo, dado em função de x e y.
A seguir a resolução do exemplo
soltr.câb @
inhq- rruá&n-
g.'[it
Roo=
A
/\o
T
,8^= rs/
/\A= (^) AL+As{-"r+-y'tU
AA=7-0,k
Ar=AE,: (^) §1,2),, " APA: (^) =Aq-As-Aú=Ag Az= !., dr^ o
Íta-&
ç".h.[
B é ..À
=f^ 4àV,^
Z==\ Zq=&ln'^ a=2L''
'tÁ fst a
l-
R=o
.Z
Rza= 9"h
R.L;$"\B- 3&t
Ls'
Zt+Ze+Zz-+Zqfls
Bh+Zh+h+"gh+â1.
