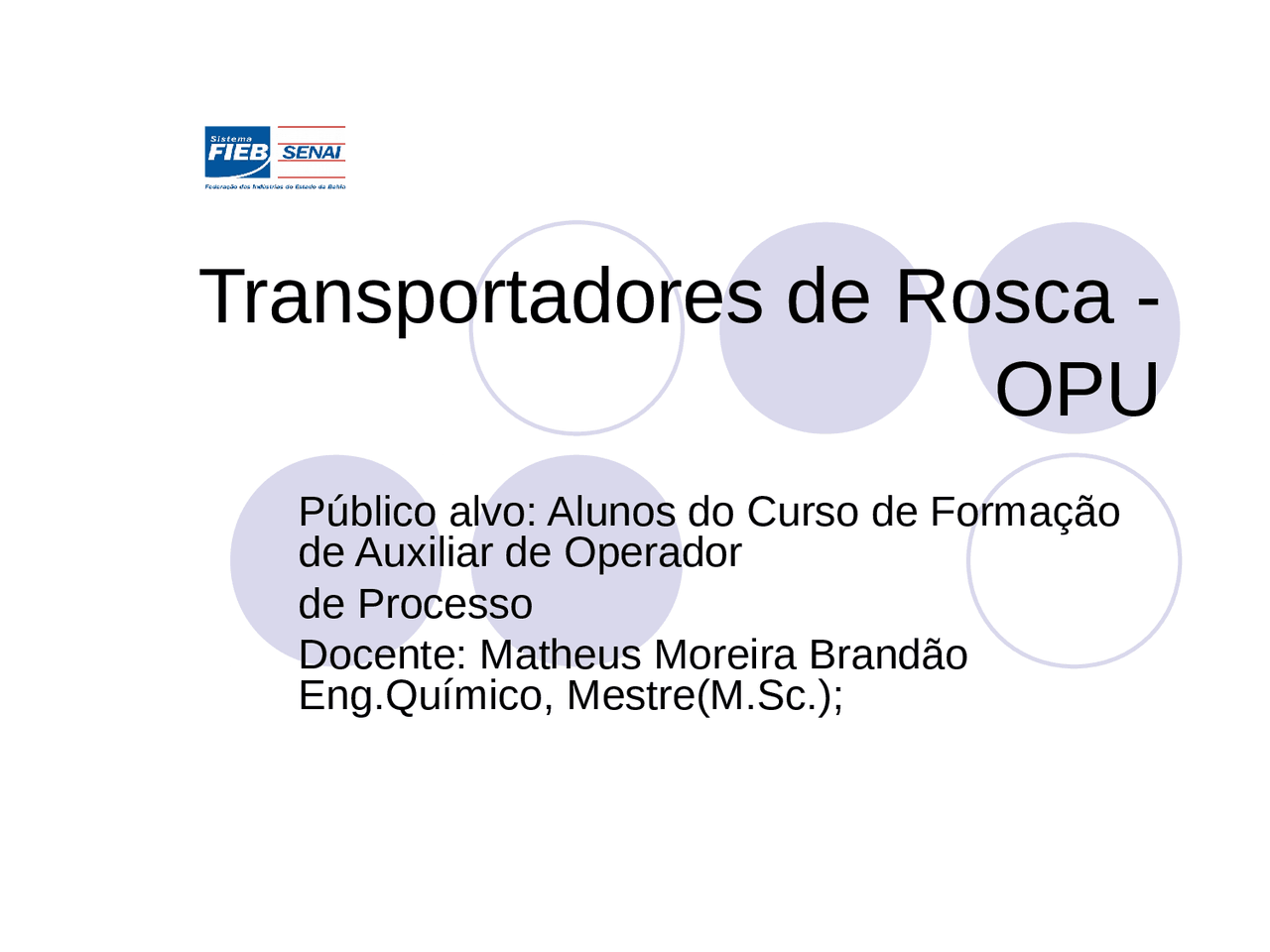

Transportadores de Rosca -

OPU

Público alvo: Alunos do Curso de Formação de Auxiliar de Operador de Processo Docente: Matheus Moreira Brandão Eng.Químico, Mestre(M.Sc.);

Transportadores de rosca



Também chamados de Transportadores

Helicoidais (TH)



Função: Transportar, elevar e controlar o

fluxo de materiais e também,

simultaneamente, executar vários

processos como agitar, dosar, aerar

ingredientes secos ou fluidos promovendo

a cristalização, coagulação ou mantendo a

solução em suspensão.

Transportadores de Rosca

 Principais características:  O transportador de rosca é utilizado para pequenas vazões em pequenas distâncias;  Pode ter a função agregada de misturador ou de separador dos materiais transportados.  Pode ser utilizado também para aquecimento ou resfriamento dos materiais, inclusive para amenizar impactos em um sistema integrado.

Transportadores de Rosca

A – Hélice ou helicóide ; B – Componentes de travamento e segurança ; C – Mancais intermediários ; D – Tampas de fechamento ; E – Calha limitadora de carga (carcaça) e boca de entrada ; F – Flange de fixação ; G – Boca de descarga ; H – Suporte de fixação ;

Principais componentes de um Transportador de Rosca Carcaça: Pode ser classificada como sendo aberta ou fechada e dentre estes as seguintes características: Carcaça com jaquetamento – é utilizada nos transportadores onde seja necessário o resfriamento ou aquecimento do material transportado, através da passagem de fluidos em uma câmara intermediária na carcaça; Carcaça com chuveiro – é utilizada onde seja necessário agregar líquido ao material.

Principais componentes de um transportador de rosca  Hélice (helicóide):  (^) Diferentes formatos a depender da utilização do transportador e da necessidade de atuar sobre o material transportado.  (^) Deve-se analisar o sentido de giro do transportador se anti-horário ou horário e determinar uma folga entre 3 e 8 mm entre a carcaça e o helicóide.

Tipos de Roscas Transportadoras:

 Helicóide cheio  Helicóide com fita  Helicóide recortado  Helicóide recortado dobrado
