1

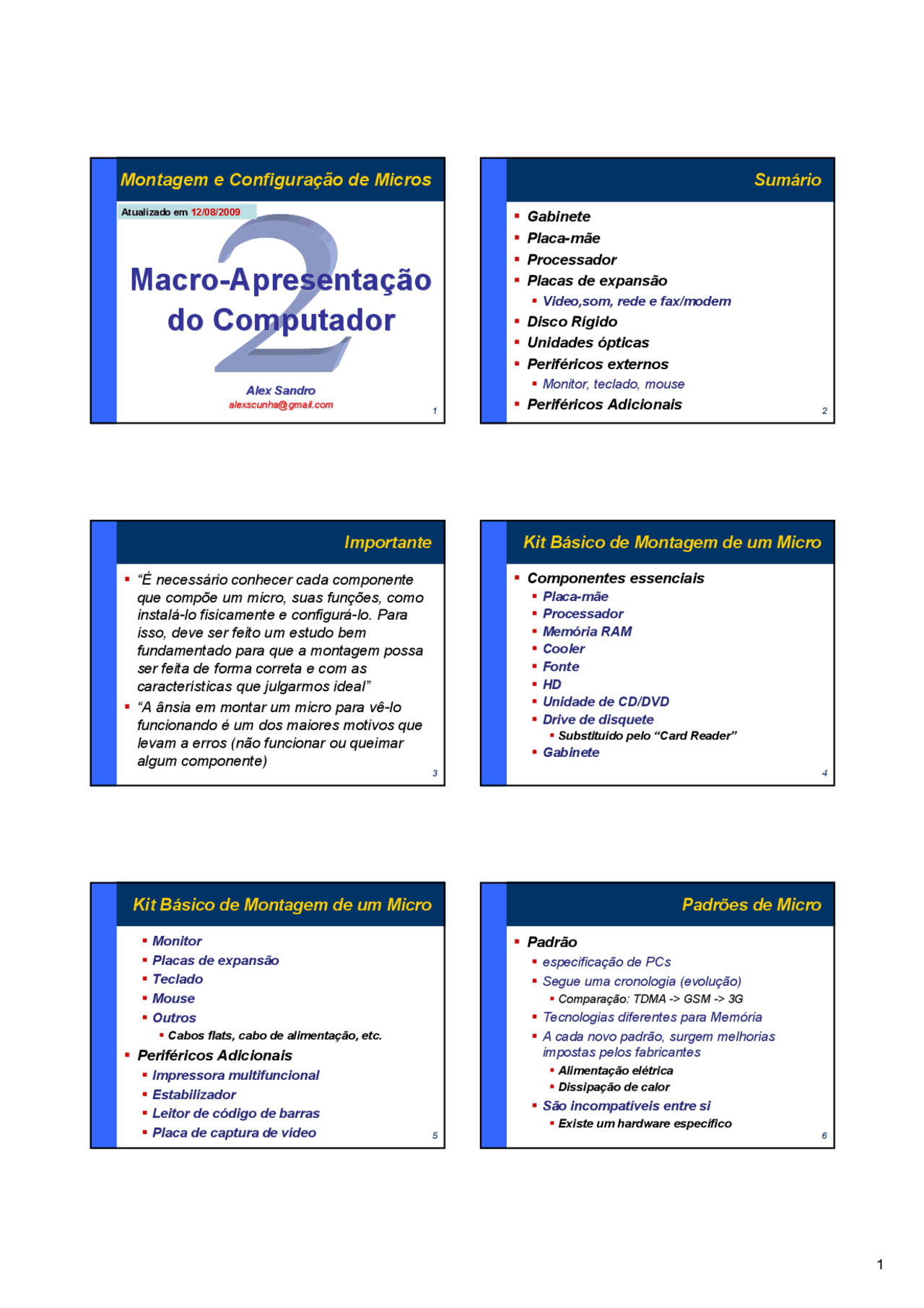

Macro-Apresentação
do Computador
Alex Sandro [email protected]
Macro-Apresentação
do Computador
Alex Sandro [email protected]
Montagem e Configuração de Micros
Atualizado em 12/08/
2
Sumário
Gabinete Placa-mãe Processador Placas de expansão Video,som, rede e fax/modem Disco Rígido Unidades ópticas Periféricos externos Monitor, teclado, mouse Periféricos Adicionais
3
Importante
“É necessário conhecer cada componente que compõe um micro, suas funções, como instalá-lo fisicamente e configurá-lo. Para isso, deve ser feito um estudo bem fundamentado para que a montagem possa ser feita de forma correta e com as características que julgarmos ideal” “A ânsia em montar um micro para vê-lo funcionando é um dos maiores motivos que levam a erros (não funcionar ou queimar algum componente) 4
Kit Básico de Montagem de um Micro
Componentes essenciais Placa-mãe Processador Memória RAM Cooler Fonte HD Unidade de CD/DVD Drive de disquete Substituído pelo “Card Reader” Gabinete
5
Kit Básico de Montagem de um Micro
Monitor Placas de expansão Teclado Mouse Outros Cabos flats, cabo de alimentação, etc. Periféricos Adicionais Impressora multifuncional Estabilizador Leitor de código de barras Placa de captura de vídeo (^) 6
Padrões de Micro
Padrão especificação de PCs Segue uma cronologia (evolução) Comparação: TDMA -> GSM -> 3G Tecnologias diferentes para Memória A cada novo padrão, surgem melhorias impostas pelos fabricantes Alimentação elétrica Dissipação de calor São incompatíveis entre si Existe um hardware específico
7
Padrões de Micro
Padrão XT (Extended Technology)
Lançado em março de 1983 Configuração original 128 KB RAM Floppy Disk 5 ¼” de 360 KB Disco rígido de 10 MB Uma porta serial, 8 slots de expansão CPU Intel 8088 de 4,77 MHz + processador matemático 8087 Sistema Operacional MS-DOS 2.
8
Padrões de Micro
Padrão XT (Extended Technology) Típico dos primeiros microcomputadores Em desuso
9
Padrões de Micro
Padrão AT (Advanced Technology)
Conector de alimentação de 12 fios ( 2 x 6) Botão “Power” liga/desliga Ligado direto na fonte Tranca para teclado Display Digital Chave “Turbo” no painel frontal
10
Padrões de Micro
Padrão AT (Advanced Technology)
11
Padrões de Micro
Padrão ATX (Advanced Technology
Extended) Conector de alimentação de 20/24 fios (um único conector) Disponibilidade de tensão 3,3 V Ausente no AT Botão “power” ligado na placa-mãe Acionamento e desligamento digital por toque Desligamento por software Criada pela Intel (desligamento por software) Sem display e tranca para o teclado 12
Padrões de Micro
Padrão BTX (Balanced Technology Extended) Conector de alimentação de 24 fios Inversão de localização de alguns componentes em relação ao AT Fixação da placa principal Fixação de placas de expansão no local das conexões e vice-versa (se comparado ao AT/ATX) Melhoramento do sistema de resfriamento interno
19
Tipos de Gabinete
Classificação dos gabinetes TORRE
Max-Torre Quatro ou mais dispositivos 5 ¼” Acima de 4 Discos Rígidos Usado geralmente em servidores de rede
20
Tipos de Gabinete
Qual o gabinete mais usual??? Importante!!! Não se troca de gabinete sem necessidade A troca envolve todo o processo de desmontagem e montagem É um processo trabalhoso Se não estiver bem capacitado para a tarefa, terá algumas “dores de cabeça” Sugestão Escolha um gabinete quando for comprar um micro novo
21
Fonte de Alimentação
Localização
Função Fornecer energia elética para os componentes internos
Tensão de entrada 110v/220v (Corrente alternada)
Tensão de saída: 12V, 5V e 3,3V (Corrente contínua)
Possui uma potência nominal
Verificar a quantidade de componentes do micro 22
Fonte de Alimentação
Ilustração
23
CPU (Central Processing Unit)
Definição : componente responsável pelo
controle e coordenação de todas as operações do sistema
Características
Largamente definido como o “cérebro do computador” Também conhecido como “Microprocessador” Executa todas as instruções de comando do computador (aritméticas e lógicas) Velocidade extremamente rápida
24
CPU (Central Processing Unit)
Características Processa dados de acordo com o seu propósito e devolve o resultado São encaixados na placa-mãe em um soquete ou em slot (semelhante a um cartucho) Um dos itens mais caros na montagem de um computador Observação: O termo CPU é empregado erroneamente ao conjunto de dispositivos que estão no “Gabinete”
25
CPU (Central Processing Unit)
São os programas que “dizem” o que e quando a CPU deve realizar alguma tarefa
A CPU trabalha diretamente com a Memória Principal A memória principal proporciona um maior rendimento ao trabalho da CPU Memória contém as informações e instruções utilizadas pela CPU
Principais fabricantes de CPU
Intel e AMD Cyrix (bastante difundido na década de 90) (^26)
CPU (Central Processing Unit)
Modelos de Processador Intel 80286, 80486, Pentium I, II, III e IV, Celeron, Pentium Dual Core, Quad Core, Core 2 Duo AMD Duron, Atlhon Sempron Phenom Cada processador terá um padrão de pinagem diferente Alguns modelos tem pinagem compatível
27
CPU
Processador
AMD - Athlon
Intel - Celeron
AMD - Opteron
Intel Pentium IV
28
Cooler
Definição Dispositivo para resfriamento do processador e outros componentes (chipset, disco, etc.) Composição Microventilador Dissipador Características Todo processador possui um cooler específico Superfície de contato apropriada Fixação específica RPM específico para cada processador
29
Cooler
Ilustração
Dissipador
Ventoinha
30
Tipos de Memória
Memória RAM ( R andom A ccess M emory) Qualquer endereço pode ser acessado Função F ornecer à CPU uma área para armazenamento de instruções e dados que estão em uso Localização Fisicamente próxima à CPU
“Pente” de memória
37
Tipos de ROM
EEPROM ( E letrically E rasable P rogrammable R ead O nly M emory ) Programável (apagada e regravada) por meio de tensão elétrica Não precisa retirar a memória instalado no micro; sem necessidade de expô-la à luz ultravioleta Limitação: 100.000 a 1 milhão regravações Memória de escrita bit a bit De maior tamanho se comparado a FLASH ROM Cada célula necessita de um transistor de escrita e outro de leitura (^38)
Tipos de ROM
EEPROM
Programação seletiva O usuário pode alterar o valor de determinadas células (endereços) sem a necessidade de apagar a programação de outras células
39
Tipos de ROM
FLASH ROM
Memória em que seu conteúdo pode ser apagado e reprogramado eletricamente Mais prática, tendo em vista que não é necessária remover a memória do circuito na qual está inserida Não precisa expô-la à luz ultravioleta (EPROM) Não é possível apagar apenas um endereço dentro da memória e reprogramar apenas um dado É necessário reprogramar toda a memória para alterar um único dado (^) 40
Tipos de ROM
FLASH ROM
Sua escrita é feita bloco a bloco (mais rápida que a EEPROM)
41
Memória CMOS
CMOS ( Complementary Metal-Oxide Semiconductor )
Memória de baixo consumo localizada na placa-mãe Mantém informações provenientes de atualizações do SETUP, relógio do sistema e a data É modificada apenas pelo programa SETUP , que está dentro da ROM Essa memória é volátil ??? Suas informações são mantidas por uma bateria localizada na placa-mãe, de modo que as informações presentes não se apagem quando o computador é desligado 42
Memória CACHE
Definição Memória que possibilita à CPU acessar dados mais rapidamente do que o faria se estivesse utilizando a memória RAM Características Em menor quantidade se comparado ao tamanho da RAM Memória de custo elevado! Quanto maior o cache, maior performance terá o seu processador no uso da memória Contém dados usados com mais freqüência
43
Tipos de Memória
Cache
L2: Acelera o acesso do processador à memória RAM
L1: Acelera a L
Atualmente estão incorporadas no próprio processador
44
Placas de Expansão
Definição Interfaces (placas) que podem ser instaladas na placa-mãe Pertencentes ao grupo dos periféricos internos Exemplos Vídeo, som, rede, Fax/Modem, etc. Periféricos externos Estão externamente da unidade principal Ex: Monitor, teclado, mouse, etc.
45
Placa de Vídeo
Definição
Periférico responsável por pegar dados em uma memória própria (ou não) e convertê-los em sinais compatíveis com o monitor
Funcionamento
Quando o processador precisar exibir alguma coisa na tela (uma janela), ele envia esses dados para a memória de vídeo Esses dados são convertidos pelo processador de vídeo em sinais que o monitor seja capaz de entender e transformar em imagem 46
Placa de Vídeo
Visualização
Saída para o monitor
47
Placa de Vídeo
Características
Possui seu próprio processador e módulo de memória Podem vir onboard na placa-mãe Geralmente são mais sofisticados se adquiridos separadamente Necessita de compartilhamento da RAM Possuem diferentes formatos de encaixe (ISA, PCI, AGP, PCIExpress) Permite definir diferentes resoluções (pixels) 640x480 (1Mb), 800x600 (2Mb), 1280x1024 (4Mb) 48
Placa de Som
Definição Placa que converte sinais digitais em sinais perceptíveis ao ouvido humano ou vice-versa Conexões Caixa de som (output) Microfone (input) Entrada de linha (input) Características Podem ser encontradas na versão onboard Safisfatório mas sem recursos avançados Essencial com uso de players
55
Placa de Rede
Visualização
56
Disco Rígido (HD)
Definição Dispositivo de armazenamento permanente de dados e programas Informações adicionais Também conhecido como Winchester e memória auxiliar Não volátil Seu conteúdo: documentos, planilhas, fotos, programas, arquivos pessoais, etc. É visto no Sistema Operacional (Windows) como “ Drive C :”
57
Disco Rídigo
Visualização
58
Disco Rígido (HD)
Informações adicionais Elevada capacidade de armazenamento 80 GB, 160 GB, 320 GB, 250 GB, 500 GB, 1 TB Faça sempre um BACKUP do HD! Problemas físicos Vírus Acidentes de percurso (não intencionais) Podem ser “Particionados” Encontrados na versão EXTERNA via conexão USB.
59
Unidades Ópticas
Definição Dispositivos capazes de ler e gravar (gravadores) dados em um CD ou DVD CD-ROM ( C ompact D isc-ROM) DVD-ROM( D igital V ersatile D isk-ROM)
Tipos Leitor Leitor/Gravador Combo
Observação
O gravador de DVD reconhece tanto DVDs quanto CDs
CD e DVD
60
Unidades Ópticas
Visualização
61
CD ( C ompact D isc )
Velocidade gravação em KB/s
10x (1500 KB/s), 16x (2600 KB/s) 20x (3600 KB/s), 24x (3600 KB/s)
A gravação de um CD é uma operação de
tempo real Dedicação do computador durante a gravação Deve-se desativar fontes de interrupção Proteção de tela Programas em paralelo Acesso a partir de redes externas 62
DVD ( Digital Versatile Disc )
Capacidade 4,7 GB 8,0 GB Velocidade gravação em KB/s 8x (11080 KB/s) 6x (8310 KB/s) 4x (5540 KB/s) 2x (2270 KB/s)
63
Unidade de Disquete 3 ½”
Definição
Disco removível, de leitura/gravação, para armazenamento de dados (1,44 MB)
Informações adicionais
Úteis para transportar pequenos arquivos Identificado pelo S.O. como “ Drive A: ” Computadores atuais ainda são montados com esse dispositivo Lentos e de baixo valor de armazenamento A mídia não é muito confiável… Está sendo “engolido” por soluções alternativas 64
Unidade de Disquete 3 ½”
Visualização
Disquete de 5 ¼”
Disquete de 3 ½”
65
Monitor
Definição
Unidade de saída responsável pela exibição dos dados processados pela CPU por meio de uma tela
Tecnologias
Tubo de Raios Catódicos LCD
Disponível em diferentes tamanhos
66
Tipos de Monitores
CRT (Tubo de Raios catódicos) Monitor tradicional (baixo custo) Disponível em 15”, 17” e 21” Desvantagens Consome mais energia Ocupa espaço e é pesado!
73
Conexões
Visualização (USB)
74
Conexões
PS/2 ( P ersonal S ystem/2) Criado pela IBM em 1987 São mais rápidas que as anteriores Geralmente encontramos duas conexões PS/ disponíveis na placa-mãe: Teclado Mouse
75
Mouse
Definição
Periférico posicionador utilizado principalmente em ambientes gráficos
Substitui o teclado em algumas operações
Praticamente indispensável no ambiente
Windows
Tipos
Óptico Com esfera
Interface: PS/2 ou Serial 76
Teclado
Dispositivo essencial para a interação com o computador Faz a conversão de teclas para sinais binários que são entendidos pelo computador Interface: PS/2 ou DIN Padrão: ABNT2 (com “ç”) e US-International
77
Placa-Mãe (Motherboard,MoBo)
Definição
Principal placa do computador onde se encaixa o processador, memória, placas de expansão, ligação de disco, CD, etc.
Seguem um padrão
AT, ATX ou BTX
A aquisição de uma placa-mãe determina
quais componentes serão usados Memória, processador, padrão de HD, etc.
78
Placa-Mãe (Motherboard,MoBo)
Composição Soquete para instalação do processador 370 (Celeron, PIII), LGA775 (Dual Core),… Soquete para instalação da memória Conectores para ligação de HD, CD e drive de disquete Bateria Conexão com a fonte de alimentação Conexões para o painel traseiro Conexões para o painel frontal
79
Placa-mãe
ASUS
PROCESSADOR
Memória RAM
Slots de expansão
Encaixe para HD e CD
Dispositivos Externos: monitor, teclado, mouse, pendrive, caixa de som, microfone, placa de rede, etc
80
Placa-Mãe (Motherboard)
A placa-mãe é universal para qualquer processador? Placa-mãe específica para fabricantes e modelos de processador Se eu mudar de processador, terei que comprar outra placa-mãe? Depende… O encaixe do processador pode assumir diferentes formatos, dependendo do modelo Quadrado, retangular, cartucho
81
Tipos de Placa-Mãe
On-Board Placa que dispõe de dispositivos de expansão integrados, tais como: placas de som, rede, vídeo e modem (além de teclado, mouse, etc) Você não precisa comprar nenhuma dessas placas para seu computador funcionar. Não é obrigatório que a placa-mãe venha com todos esses itens São mais baratas (melhor custo/benefício) Solução encontrada pelos fabricantes para baratear o micro
82
Tipos de Placa-Mãe
On-Board (cont.) Nem toda placa-mãe onboard é ruim Som, rede, controladora de disquete, porta paralela e serial, não exigem muito do processador O mesmo não ocorre com o vídeo onboard. Aplicações “pesadas” como aplicações 3D e jogos geralmente não são suportados Utilização Escritório ou comercial (terminal de loja) Computador pessoal (editor texto, internet, etc.)
83
Tipos de Placa-Mãe
Off-Board Placa onde é necessário conectar separadamente dispositivos de som, rede, modem ou vídeo Alguns itens podem vir on-board Vantagem Você instala o hardware que quiser! Utilização Jogos em 3D estação multimídia (edição de vídeo, áudio) Aplicações pesadas (servidor BD) 84
Tipos de Placa-Mãe
On-Board ou Off-board? On-board Viáveis porque não precisaremos comprar dispositivos que já vêm embutidos Desempenho menor: O processador acaba tendo que executar tarefas que até então eram destinados aos dispositivos em questão. Rede e Som: não são tão afetados porque não requerem tanto processamento Modem e Vídeo: O vídeo , por exemplo, requer espaço significativo da memória RAM.
91
Impressora
Periféricos para visualização e apresentação de resultados Necessário quando precisa-se “armazenar” o resultado obtido Extrato Bancário
Tipos de Impressora
Matriciais Jato de Tinta Laser Térmica 92
Plotter
Definição Impressora especializada em imprimir desenhos em grande dimensão com elevada qualidade Exemplos Plantas arquitetônicas Mapas cartográficos
Este modelo HP DesignJet 500 Plotter custa R$ 15.500,
93
Pendrive
Definição
Dispositivo de armazenamento com conexão USB que facilita o transporte de dados
Um HD portátil
Aparece como uma nova unidade de disco
Tamanhos
1GB, 2GB, 4GB, 16GB, 32 GB Multifuncional: MP3 player, gravador de voz, radio AM/FM, pendrive, agenda 94
Mídias de CD e DVD
Especificação Leitura Óptica (laser vermelho) Capacidade: 650, 700 e 800 MB CD-ROM / DVD CD Somente Leitura CD-R CD Gravável CD-RW (Rewritable) CD Re-gravável
95
O sucessor do DVD
Blu-Ray Disc
Formato de disco óptico da nova geração para vídeo de alta definição
Características
12 cm diâmetro (igual ao CD e ao DVD) Laser mais fino, na cor azul (405 nanometros) DVD : 605 nanometros – laser vermelho Permite gravar maior quantidade de dados num disco de mesmo tamanho usado pelas tecnologias anteriores Custo médio de R$ 3.000,00 em 2008 96
O Blu-Ray Disc (BD-R)
97
Blu-Ray
_25 GB 50 GB_*
Armazenamento 4,7 GB
Capacidade 2 25 (Horas de imagem no padrão de resolução atual)
Qualidade de imagem 500 1000 (linhas de definição horizontal)
Parâmetro DVD Blu-Ray
Comparativo
_ Simple Layer ** Double Layer_*^98
Blu-Ray
Características Maior resistência a arranhões e impressões digitais por possuir uma capa física de proteção Dificulta o surgimento de defeitos Camada criada pela TDK Formatos de disco BD-ROM BD-R BD-RW Velocidade de transferência 1 x = 54 Mbps (6,75 MB/s) 2 x = 72 Mbps (9,00 MB/s)
99
Versões do Blu-Ray Disc
Número de camadas
1 camada (23,3 GB até 25 GB) 2 camadas (50 GB) 4 camadas (capacidade de 100 GB) O BD-R foi projetado para ter até 8 camadas, o que aumentará a capacidade para 200 GB
Notícias
TDK anuncia o protótipo de seu BD-R de 4 camadas (100 GB) em maio de 2005
Play Station 3 utiliza tecnologia Blu-Ray
10 0
Blu-Ray
O futuro O Blu-Ray substituirá o DVD mas enfrentará uma acirrada competição com a internet Filmes em alta definição já circulam em diversas formas pela internet ( avanço da banda larga ) A AT & T lançou um serviço de TV pela Internet (IPTV) com 320 canais, sendo 40 deles exibido em alta definição A Apple entrou no ramo de distribuição de filmes para Internet (vendas online de filme, tentando repetir o sucesso que fez com vendas de música). Também pretende alugar filmes.
10 1
O futuro do Blu-Ray
Um aparelho chamado VUDU baixa filmes pela internet sem usar computador. (acoplada a TV) Disco rígido de 250 GB Vem com os primeiros 30 segundos de 5. filmes armazenados em disco Os downloads são feitos enquanto se assiste aos trechos iniciais dos filmes Possui saída HDMI
10 2
Bibliografia
FERREIRA, S. Montagem de Micros para Estudantes e Técnicos de PCs. Axcel: Rio de Janeiro, 2005. Clube do Hardware. www.clubedohardware.com.br Definições da Wikipedia Pesquisas na Web
