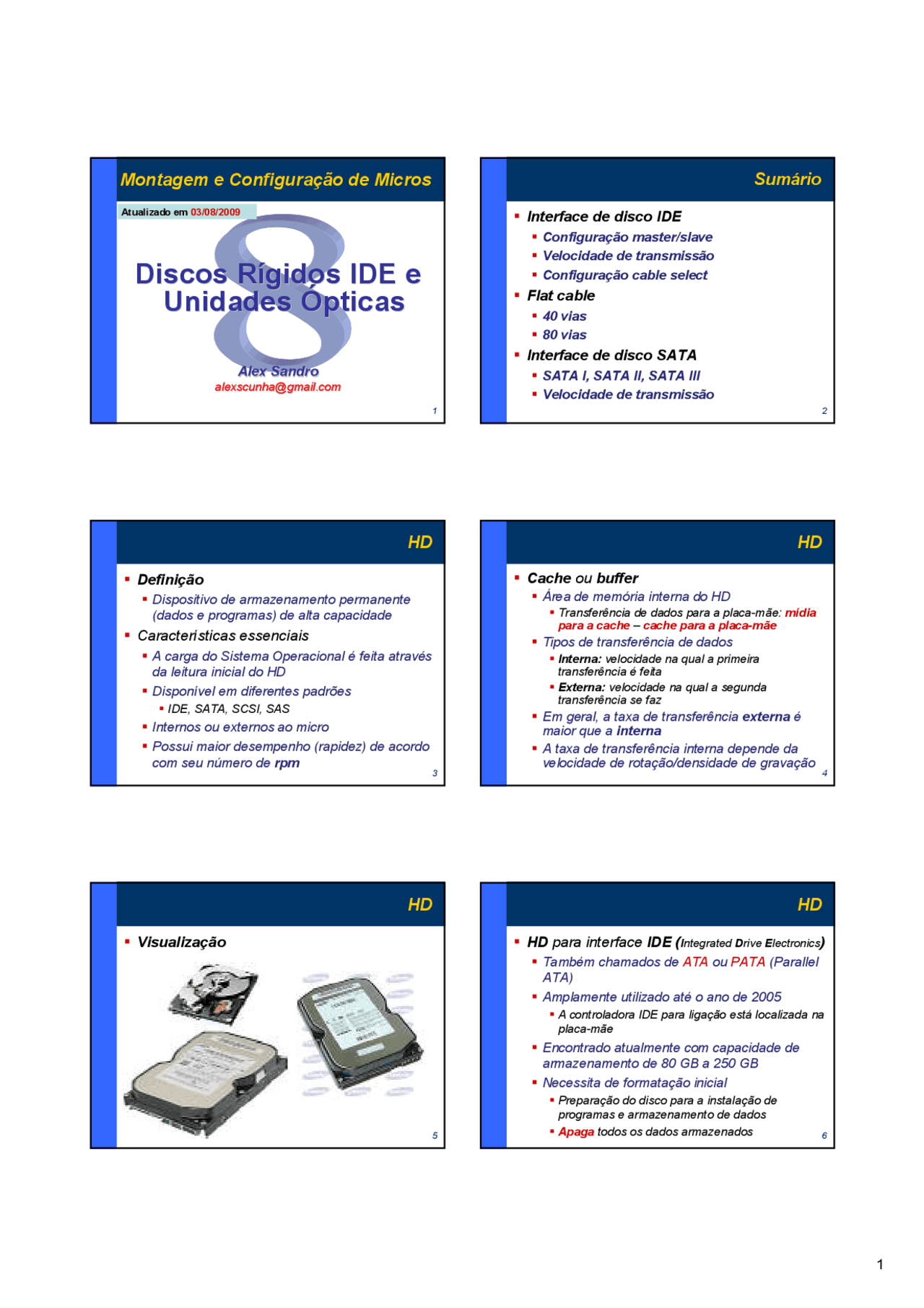

1
Discos Rígidos IDE e
Unidades Ópticas
Alex Sandro [email protected]
Discos Rígidos IDE e
Unidades Ópticas
Alex Sandro [email protected]
Montagem e Configuração de Micros
Atualizado em 03/08/
2
Sumário
Interface de disco IDE Configuração master/slave Velocidade de transmissão Configuração cable select Flat cable 40 vias 80 vias Interface de disco SATA SATA I, SATA II, SATA III Velocidade de transmissão
3
HD
Definição Dispositivo de armazenamento permanente (dados e programas) de alta capacidade Características essenciais A carga do Sistema Operacional é feita através da leitura inicial do HD Disponível em diferentes padrões IDE, SATA, SCSI, SAS Internos ou externos ao micro Possui maior desempenho (rapidez) de acordo com seu número de rpm 4
HD
Cache ou buffer Área de memória interna do HD Transferência de dados para a placa-mãe: mídia para a cache – cache para a placa-mãe Tipos de transferência de dados Interna: velocidade na qual a primeira transferência é feita Externa: velocidade na qual a segunda transferência se faz Em geral, a taxa de transferência externa é maior que a interna A taxa de transferência interna depende da velocidade de rotação/densidade de gravação
5
HD
Visualização
6
HD
HD para interface IDE ( I ntegrated D rive E lectronics ) Também chamados de ATA ou PATA (Parallel ATA) Amplamente utilizado até o ano de 2005 A controladora IDE para ligação está localizada na placa-mãe Encontrado atualmente com capacidade de armazenamento de 80 GB a 250 GB Necessita de formatação inicial Preparação do disco para a instalação de programas e armazenamento de dados Apaga todos os dados armazenados
7
Interface IDE
Velocidade de transmissão
PIO Modo (até 1997)
Modo ATA ou Ultra DMA (início 1998)
A partir de 2002, a ATA-133 tornou-se padrão nas interfaces IDE 8
Interface IDE
ATA – Requisitos mínimos de Hardware para operação
NOTA:
- Cabos flat de 80 vias podem operar com velocidades mais baixas, como o ATA-
- Cablos flat de 40 vias limitam a velocidade de transferência em 33 MB/s
- Verifique se o windows tem ativado o modo Ultra DMA, caso contrário, o acesso ao disco ficará limitado ao PIO Modo 4 (16, MB/s)
9
Preparação do HD
Jumpeamento
Definir configuração master/slave
Conexão do conector de alimentação
Molex (12V)
Seleção do cabo adequado
Flat Cable 80 vias
10
Preparação do HD – Interface IDE
Informações básicas Em cada interface IDE podemos ter no máximo 2 dispositivos por porta Configurado como master e outro slave Se houver um único dispositivo em qualquer das interfaces, esse deve ser master Preferencialmente instale HDs na primária e unidades ópticas na secundária As interface IDE da placa-mãe e o conector de dados do HD possuem pino 1 Para encaixe correto do flat cable
11
Preparação do HD – Interface IDE
Conectores do HD
A forma de jumpear o HD vem geralmente descrita no próprio HD sob a forma de um desenho 12
Preparação do HD – Interface IDE
Configurando master / slave Exemplo (HD Samsung SP0842N 80GB)
O HD só deve ser fixado (aparafusado) ao gabinete depois que estiver devidamente jumpeado
19
Interface SATA
Serial ATA (SATA)
Discos SATA mais antigos utilizam um conector de alimentação de 4 pinos O uso do conector só deve ser feito se a fonte de alimentação não tiver o cabo de alimentação SATA e o Hardware não necessitar de 3,3 V
20
Interface SATA
Cabo de dados SATA x IDE
21
Discos Rígidos
O que define a velocidade de um disco?
Tempo de acesso Tempo de movimentação das suas cabeças (ms) Quanto menor o tempo, melhor o tempo de acesso Taxa de transferência interna Relacionada com a velocidade de rotação do disco e a quant. de dados existente na trilha Taxa de transferência externa Velocidade na qual os dados são transferidos entre o buffer de disco e a memória da placa-mãe Depende do padrão ATA:33/66/100/ 22
Discos Rígidos
Logical Block Addressing (LBA) Introduzida na BIOS das placas-mãe em 1995 Objetivo : ultrapassar a barreira dos 504 MB Tudo depende do número de bits que o BIOS utiliza para endereçar setores do disco rígido
23
Discos Rígidos
S.M.A.R.T. ( S elf- M onitoring, A nalysis and
R eport T echnology) Sistema de monitoramento de HDs que detecta e se antecipa a falhas
Classes de falhas
Previsíveis Mecânicas (desgaste gradual) Imprevisíveis Queima de um componente eletrônico ou pancada
O SMART pode prever em 60% se um disco pode falhar, dentre os sintomas previsíveis (^24)
Discos Rígidos
S.M.A.R.T. ( S elf- M onitoring, A nalysis and R eport T echnology) Sistema de monitoramento de HDs que detecta e se antecipa a falhas Classes de falhas Previsíveis Mecânicas (desgaste gradual) Imprevisíveis Queima de um componente eletrônico ou pancada O SMART pode prever em 60% se um disco pode falhar, dentre os sintomas previsíveis
25
Unidades Ópticas
Informações básicas
Leiores/Gravadores de CD ou DVD Instalados em interfaces IDE Possuem configuração master/slave/cable select Podem ser conectados em uma interface IDE juntamente com um HD Gravadores de DVD necessitam de um bom espaço no HD Observar os requisitos mínimos de sistema
26
Unidades Ópticas
Parte Traseira
27
Unidades Ópticas
Cabos de ligação
Flat Cable 40 vias
Cabo de áudio analógico 28
Unidades Ópticas
Velocidade de Leitura/Gravação (CD)
Uma unidade óptica 52x32x52x: grava CD-R em 52x, grava CD-RW em 32x, lê CD em 52x
1x = 150KB/s
29
Unidades Ópticas
Velocidade de Leitura/Gravação (DVD)
Ultra DMA ativado: 33 MB/s ou 66 MB/s Ultra DMA desativado: 16 MB/s, com a leitura feita totalmente pelo processador, ficando ocupado quase que na totalidade nesta operação (^) 30
Unidades Ópticas
Capacidade de Armazenamento (DVD)
