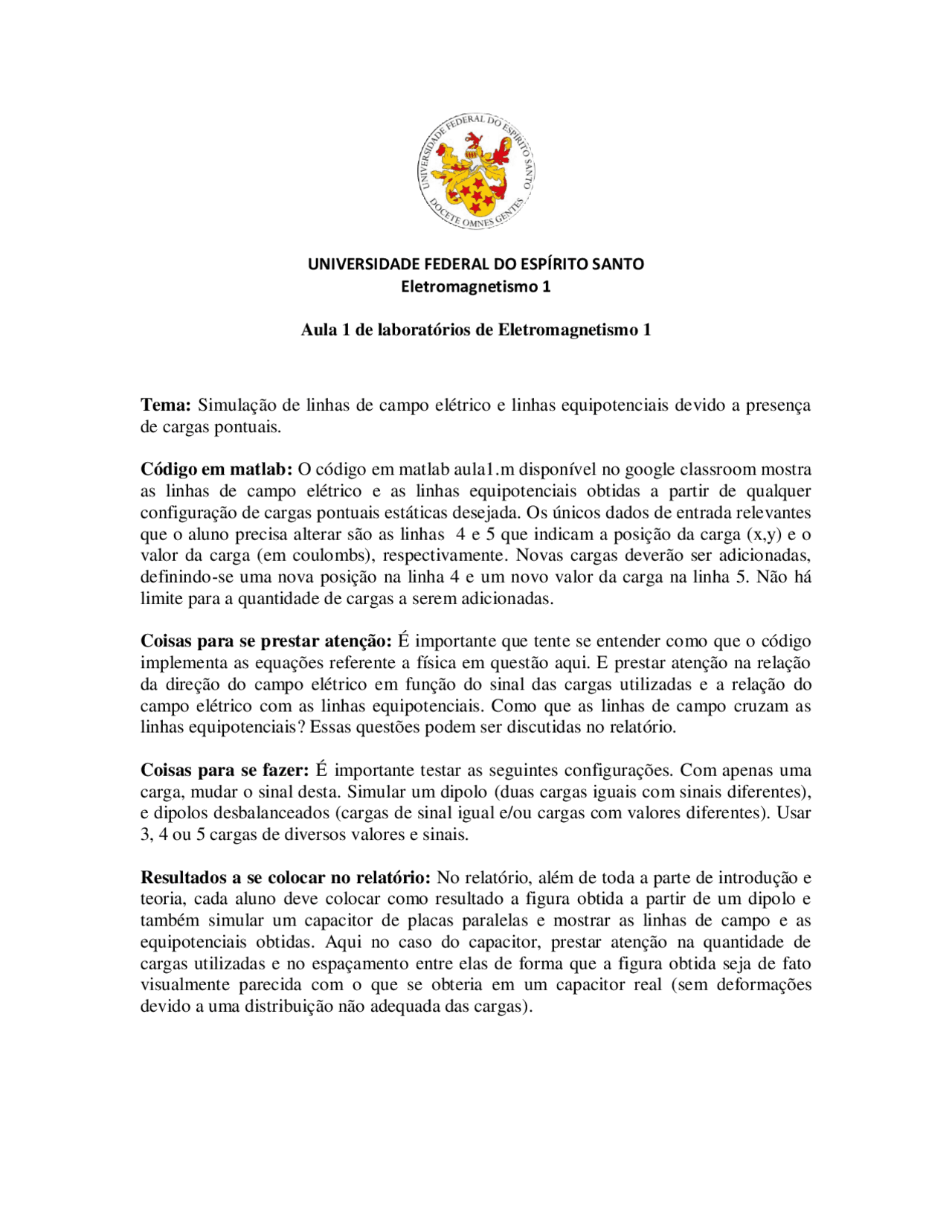

UNIVERSIDADE FEDERAL DO ESPÍRITO SANTO
Eletromagnetismo 1
Aula 1 de laboratórios de Eletromagnetismo 1
Tema: Simulação de linhas de campo elétrico e linhas equipotenciais devido a presença
de cargas pontuais.
Código em matlab: O código em matlab aula1.m disponível no google classroom mostra
as linhas de campo elétrico e as linhas equipotenciais obtidas a partir de qualquer
configuração de cargas pontuais estáticas desejada. Os únicos dados de entrada relevantes
que o aluno precisa alterar são as linhas 4 e 5 que indicam a posição da carga (x,y) e o
valor da carga (em coulombs), respectivamente. Novas cargas deverão ser adicionadas,
definindo-se uma nova posição na linha 4 e um novo valor da carga na linha 5. Não há
limite para a quantidade de cargas a serem adicionadas.
Coisas para se prestar atenção: É importante que tente se entender como que o código
implementa as equações referente a física em questão aqui. E prestar atenção na relação
da direção do campo elétrico em função do sinal das cargas utilizadas e a relação do
campo elétrico com as linhas equipotenciais. Como que as linhas de campo cruzam as
linhas equipotenciais? Essas questões podem ser discutidas no relatório.
Coisas para se fazer: É importante testar as seguintes configurações. Com apenas uma
carga, mudar o sinal desta. Simular um dipolo (duas cargas iguais com sinais diferentes),
e dipolos desbalanceados (cargas de sinal igual e/ou cargas com valores diferentes). Usar
3, 4 ou 5 cargas de diversos valores e sinais.
Resultados a se colocar no relatório: No relatório, além de toda a parte de introdução e
teoria, cada aluno deve colocar como resultado a figura obtida a partir de um dipolo e
também simular um capacitor de placas paralelas e mostrar as linhas de campo e as
equipotenciais obtidas. Aqui no caso do capacitor, prestar atenção na quantidade de
cargas utilizadas e no espaçamento entre elas de forma que a figura obtida seja de fato
visualmente parecida com o que se obteria em um capacitor real (sem deformações
devido a uma distribuição não adequada das cargas).
