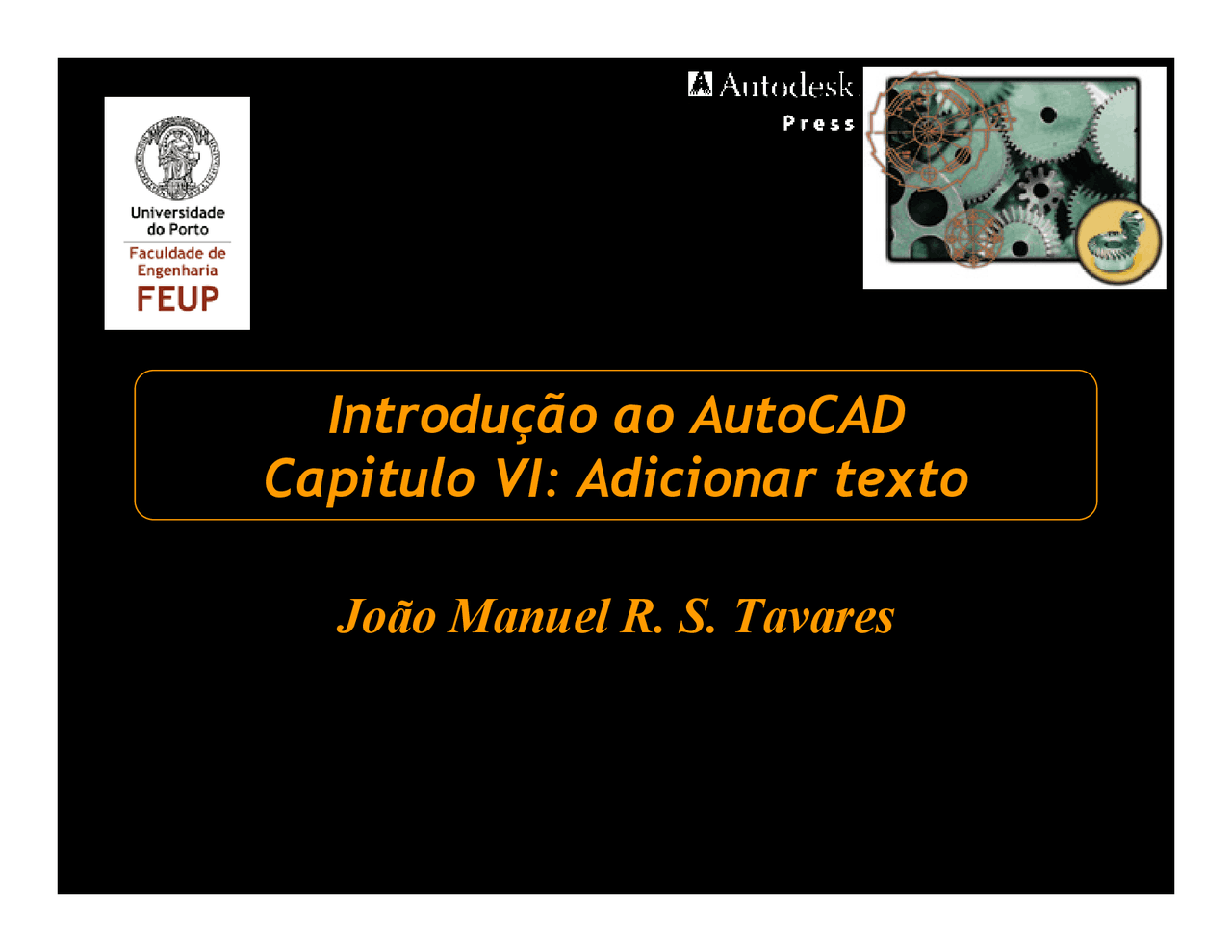

Introdução ao AutoCAD

Capitulo VI: Adicionar texto

João Manuel R. S. Tavares

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Objectivos
  • Criar uma linha de texto;• Criar caixas de texto (estilo parágrafo);• Mudar o estilo do texto (fonte, altura);• Utilizar opções de justificação do texto;• Utilizar caracteres especiais de texto;• Editar o texto existente num desenho;• Procurar e substituir texto num desenho.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Comando DTEXT

Texto dinâmico• Assim que cada letra é digitalizada, aparece no ecrã;• São utilizadas as definições actuais;• A justificação, estilo, altura e rotação podem ser

alteradas.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Comando DTEXT
  • As definições actuais são visíveis assim que o

comando é executado.

• O ângulo de rotação do texto é baseado na direcção

definida no comando

Units

(por defeito é contrário aos

ponteiros do relógio).

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Comando DTEXT

  • Texto alinhado

Coloca o texto entre 2 pontos seleccionados;

A altura do texto é escalada de forma ao texto ficar ajustadoaos pontos.

• Texto ajustado

Similar ao alinhado excepto que a altura é fixa para o tamanhode entrada e somente o espaçamento é ajustado de forma aacomodar o texto entre pontos.

• Texto justificado à direita

As letras são localizadas a partir do ponto final da linha detexto.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

8

• Comando DTEXT

Exemplos de justificação• (pontos iniciais a vermelho)

Left CenterMiddleAligned

Fit

Right

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Aplicações adicionais de texto

dinâmico

• Pontos de início variáveis no interior de um simples

comando

DTEXT

• Selecciona-se um novo ponto de início para a nova

linha de texto.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

11

• Criar estilos de texto
  • Utilizado com os comandos

DTEXT

e

MTEXT

• Guardar definições como altura, ângulo de inclinação e

fonte.

• Localizado

no menu FORMAT

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Criar estilos de texto

  • As fontes estão divididas em 2 categorias:

Fontes de texto do AutoCAD (SHX styles)

» Estilos não preenchidos;» Indicadas com o símbolo do

AutoCAD

.

Fonte True Type

» Estilos em negrito e preenchidos;» Indicados com o símbolo

T

T.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Tipos de fonte especiais
  • Em vez de letras aparecem símbolos.

Mapping

Math Greek

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

16

• Comando MTEXT
  • Depois da janela estar definida, surge o editor

MTEXT

• O tamanho actual da janela é utilizado para justificar o

texto.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

17

• Comando MTEXT
  • Modificação dos caracteres;• Na caixa de diálogo é possível o controlo completo

sobre o aspecto do texto. Fonte

Altura

Negrito Itálico Sublinhado

Desfazer

Cor

Fracção

Símbolos especiais

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Comando MTEXT

  • Espaçamento de linha:

Controla o espaçamento entre cada linha de texto.

3 opções: Simples, 1.5 e duplo.

AutoCAD

®

@2001 João Tavares

Capitulo VI: Adicionar texto

• Comando MTEXT

  • Procurar e substituir:

Esta ferramenta procura um determinado texto e troca-o porum novo texto.
