AutoCAD Electrical Apostila de Tutoriais

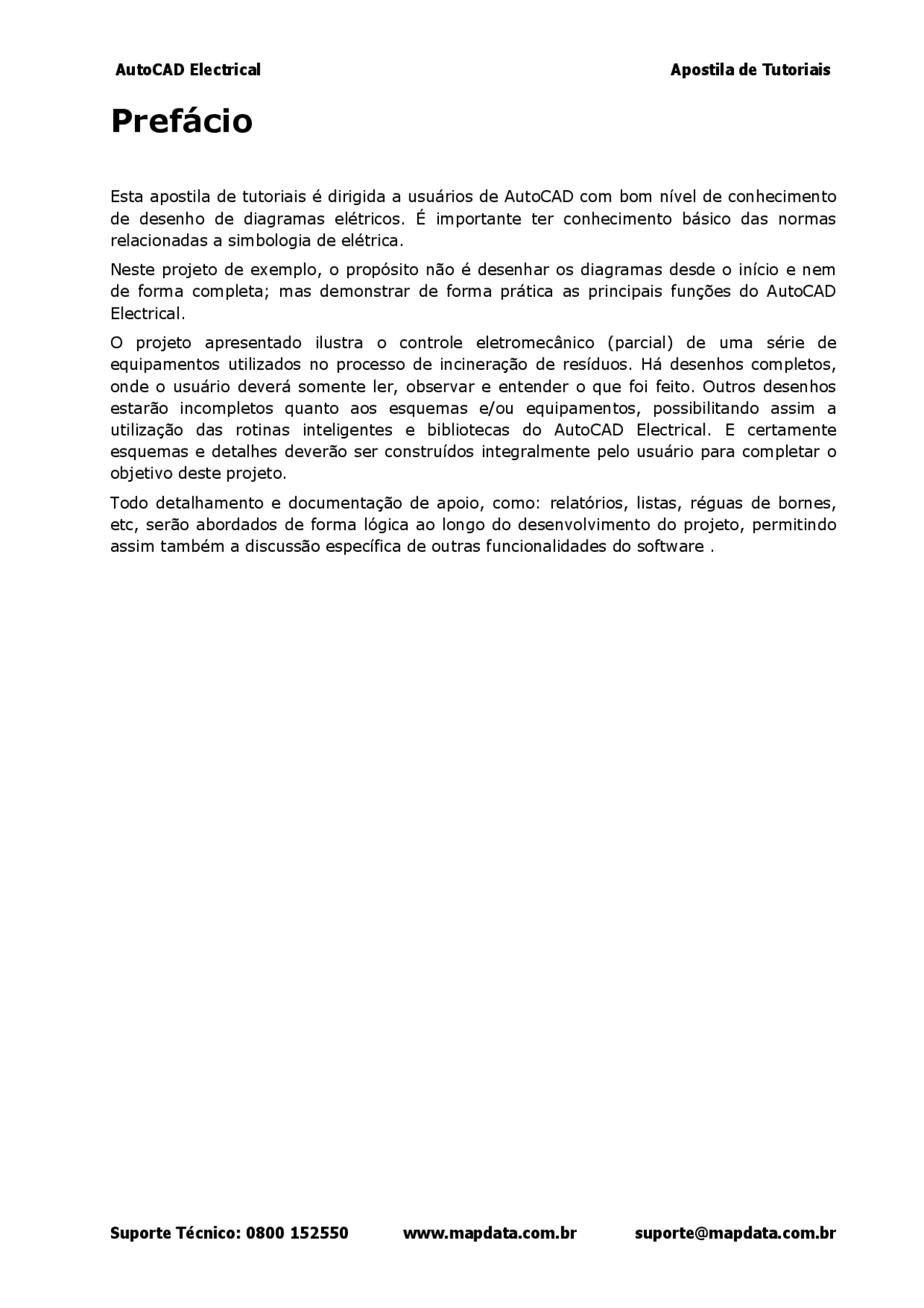

Prefácio
Esta apostila de tutoriais é dirigida a usuários de AutoCAD com bom nível de conhecimento de desenho de diagramas elétricos. É importante ter conhecimento básico das normas relacionadas a simbologia de elétrica. Neste projeto de exemplo, o propósito não é desenhar os diagramas desde o início e nem de forma completa; mas demonstrar de forma prática as principais funções do AutoCAD Electrical. O projeto apresentado ilustra o controle eletromecânico (parcial) de uma série de equipamentos utilizados no processo de incineração de resíduos. Há desenhos completos, onde o usuário deverá somente ler, observar e entender o que foi feito. Outros desenhos estarão incompletos quanto aos esquemas e/ou equipamentos, possibilitando assim a utilização das rotinas inteligentes e bibliotecas do AutoCAD Electrical. E certamente esquemas e detalhes deverão ser construídos integralmente pelo usuário para completar o objetivo deste projeto. Todo detalhamento e documentação de apoio, como: relatórios, listas, réguas de bornes, etc, serão abordados de forma lógica ao longo do desenvolvimento do projeto, permitindo assim também a discussão específica de outras funcionalidades do software.
AutoCAD Electrical Apostila de Tutoriais
- MÓDULO Sumário
- ESCOLHENDO E ATIVANDO UM PROJETO EXISTENTE.
- ADICIONANDO UMA “LINHA” AO LADDER.
- INSERINDO UM RELÉ......................................................................................................................
- INSERINDO BOTÃO DE ACIONAMENTO.
- INSERINDO BOTÃO DE PARADA.
- CONSTRUINDO LIGAÇÕES COM FIOS..............................................................................................
- ELIMINANDO CURTOS-CIRCUITOS.
- INSERINDO UMA LÂMPADA PILOTO.
- INSERINDO UM CONTATO E ATRIBUINDO REFERÊNCIAS CRUZADAS (NA MESMA FOLHA).
- COPIANDO UM COMPONENTE.
- ESCONDENDO ATRIBUTOS.
- MOVENDO ATRIBUTOS.
- POSICIONANDO COMPONENTES...................................................................................................
- IGUALANDO PROPRIEDADES........................................................................................................
- REFERÊNCIA CRUZADA (CROSS-REFERENCE).
- GERANDO LISTA DE MATERIAIS (BOM)........................................................................................
- ALTERANDO OS CÓDIGOS DE INSTALAÇÃO E LOCALIZAÇÃO.
- MODIFICANDO OU SUBSTITUINDO UM COMPONENTE..................................................................
- CONSTRUINDO UM CIRCUITO TESTE.
- MÓDULO
- CONSTRUINDO UM ESQUEMA TRIFILAR.
- INSERINDO UM MOTOR ELÉTRICO (DRIVER DE CONTROLE).
- INSERINDO FUSÍVEIS DE PROTEÇÃO.
- INSERINDO CONTATOS DE FORÇA E CONTATO AUXILIAR.
- INSERINDO CONECTORES E TERMINAIS.
- MARCANDO UM CABEAMENTO.
- MÓDULO
- COPIANDO UM CIRCUITO.
- SUBSTITUINDO UM COMPONENTE................................................................................................
- ADICIONANDO UM CIRCUITO NA BIBLIOTECA.
- INSERINDO UM CIRCUITO DA BIBLIOTECA.
- ADICIONANDO UM BLOCO AUXILIAR.
- ATRIBUINDO REFERÊNCIAS CRUZADAS (EM FOLHAS DISTINTAS).
- REPETINDO O PROCEDIMENTO DE REFERÊNCIAS CRUZADAS (EM FOLHAS DISTINTAS).
- INTERTRAVANDO CONTATOS DO MESMO COMPONENTE.
- ATRIBUINDO REFERÊNCIAS CRUZADAS (NA MESMA FOLHA).
- MÓDULO AutoCAD Electrical Apostila de Tutoriais
- ABRINDO E ADICIONANDO UMA NOVA FOLHA AO PROJETO.
- CONSTRUINDO UM ESQUEMA UNIFILAR.......................................................................................
- INSERINDO MÓDULOS OU CARTÕES DE PLC (PARAMÉTRICO)......................................................
- ELIMINANDO FIOS DE COMANDO EXCEDENTES............................................................................
- INSERINDO MÚLTIPLOS SENSORES.
- INSERINDO MÚLTIPLOS BORNES.
- EDITANDO MÓDULO DE PLC.
- CONSTRUINDO AUTOMATICAMENTE UM ESQUEMA COM PLC ATRAVÉS DE UMA PLANILHA.
- INSERINDO UM PLC – BLOCO COMPACTO (FULL UNITS).
- MÓDULO
- ENDEREÇAMENTO DE SINAIS 1 (3∅ - 460VCA)...........................................................................
- ENDEREÇAMENTO DE SINAIS 2 (1∅ - 127VCA/NEUTRO)............................................................
- ENDEREÇAMENTO DE SINAIS 3 (+24VDC/0VDC).
- ENDEREÇAMENTO DE SINAIS 3 (ALIMENTADOR PLC RACK 0).
- ENDEREÇAMENTO DE SINAIS 3 (ALIM. CIRCUITO COMANDOS).
- ENDEREÇAMENTO DE SINAIS 3 (ACIONAMENTO DE MOTORES).
- NUMERAÇÃO DE FIOS (ANILHAMENTO).
- MÓDULO
- EXTRAINDO LISTAGEM DE COMPONENTES ESQUEMÁTICOS.
- INSERINDO DIMENSIONAL DE UM COMPONENTE.......................................................................
- INSERINDO DIMENSIONAL DE DOIS OU MAIS COMPONENTES...................................................
- INSERINDO PLAQUETAS DE IDENTIFICAÇÃO
- ORDENANDO A NUMERAÇÃO DE ITENS.......................................................................................
- INSERINDO BALÕES
- MÓDULO
- CONSTRUINDO DIMENSIONAL DE RÉGUA DE BORNES.
- CONSTRUINDO TABELA GRÁFICA DE RÉGUA DE BORNES.
- MÓ MÓDDUULLOO
1. Escolhendo e ativando um projeto existente.
Comando “Project Manager” ( ). Selecione “Open Project”. Carregue o arquivo: C:\ACE_Treinamento\Projeto_2\Projeto\Projeto_2.wdp.
Confirme a seleção com Open. Note que o projeto está em negrito devido ao status de “Ativo”, ou seja, ele já é o projeto corrente para inicio de trabalho. Duplo clique em “Projeto_2”. Verifique que alguns arquivos já estão mapeados.
2. Adicionando uma “linha” ao Ladder.
Nota: No esquema tipo Ladder mostrado abaixo, deve-se construir o circuito principal de comando utilizando elementos básicos como: relé (bobinas e contatos), lâmpada piloto, botão de emergência e botão reset.
Ative a paleta “WIRES”
Comando “Add Rung” ( ). Clique em um ponto qualquer entre as linhas de potencial. Repita o passo anterior e adicione mais duas linhas.
Nota: O Snap e o Grid só precisam ser ligados caso haja necessidade de precisão entre as distâncias de linhas. Veja que o simples clique no espaço vazio entre as duas linhas horizontais converge para a real construção de uma linha vertical com as devidas conexões esquemáticas.
3. Inserindo um relé.
**Nota: Veja que o componente é inserido em cima do fio para que este seja cortado automaticamente. Quanto ao alinhamento, existem pelo menos quatro maneiras:
- Ligar o Snap no momento da inserção do componente;
- Utilizar o comando STRETCH (AutoCAD);
- Utilizar o comando SCOOT (AutoCAD Electrical);
- Utilizar o comando ALIGN COMPONENT (AutoCAD Electrical). Os dois últimos comandos serão descritos na sequência deste tutorial.**
Ative a paleta “SCHEMATIC”
Comando “Insert Component” ( ). Opção “Relays/Contacts” Æ “Relay Coil”. Clique em um ponto qualquer do fio, conforme indicado na figura.
A codificação do componente será requisitada:
Clique em “Scan Project” caso a mensagem abaixo aparecer:
COMPONENT TAG: PREENCHIMENTO AUTOMÁTICO LOCATION: QGC DESCRIPTION: LINE 1: RELÉ LINE 2: PRINCIPAL LINE 3: CATALOG DATA: FILTRO DE SELEÇÃO: SIEMENS / TYPE 3TH2 / 24VDC MANUFACTURER: SIEMENS CATALOG: 3TH2022-0BB4 (PARA: 2NO 2NC) ASSEMBLY: PINS: 1: A1 PREENCHIMENTO DE 2: A2 CAMPO AUTOMÁTICO
4. Inserindo botão de acionamento.
Nota: Neste passo, será inserida uma botoeira comum com função de acionamento do sistema, contendo um contato normalmente aberto (NA).
Ative a paleta “SCHEMATIC”
Comando “Insert Component” ( ). Opção “Push Buttons Æ Push Button NO Momentary”. Clique em um ponto qualquer do fio, conforme indicado na figura.
A codificação do componente será requisitada:
Nota: Procure preencher os campos utilizando-se dos botões de atalho: “Drawing” e “Project” que aparecem em todas as caixas de diálogo.
Clique em “Catalog Check” para visualizar a descrição do componente na lista de materiais. Clique em “Close” para voltar na tela anterior. Clique em “OK” para confirmar a inserção do componente.
COMPONENT TAG: PREENCHIMENTO AUTOMÁTICO LOCATION: PO DESCRIPTION: LINE 1: ACIONAR LINE 2: SISTEMA LINE 3: CATALOG DATA: FILTRO DE SELEÇÃO: AB / 30,5mm GUARDED / YELLOW MANUFACTURER: AB CATALOG: 800H-GR9D1 (PARA: 1NO) ASSEMBLY: PINS: 1: 1 PREENCHIMENTO DE 2: 2 CAMPO MANUAL
5. Inserindo botão de parada.
Nota: Neste passo, será inserida uma botoeira tipo cabeça cogumelo com função de parada de emergência do sistema, contendo um contato normalmente fechado (NF).
Ative a paleta “SCHEMATIC”
Comando “Insert Component” ( ). Opção “Push Buttons Æ Mushroom Head NC Momentary”. Insira o componente no mesmo fio utilizado anteriormente, posicionando a botoeira logo abaixo da primeira.
A codificação do componente será requisitada:
Clique em “OK” para confirmar a inserção do componente.
COMPONENT TAG: PREENCHIMENTO AUTOMÁTICO LOCATION: PO DESCRIPTION: LINE 1: PARADA DE LINE 2: EMERGÊNCIA LINE 3: CATALOG DATA: FILTRO DE SELEÇÃO: AB / 22,5mm IEC STYLE / BLACK 40mm MANUFACTURER: AB CATALOG: 800EM-M2 (PARA: 1NO 1NC) ASSEMBLY: 800E-2ACROSS-1NO-1NC PINS: 1: 1 PREENCHIMENTO DE 2: 2 CAMPO MANUAL
7. Eliminando curtos-circuitos.
Ative a paleta “WIRES”
Comando “Trim Wire” ( ). Clique no segmento vertical que une os dois jumpers, como na figura:
Nota: Este comando faz uma varredura desde o ponto onde houve o corte até o primeiro ponto de conexão encontrado, verificando com isso a existência de possíveis pontos de contato ou emenda que já não existem mais.
8. Inserindo uma lâmpada piloto.
Nota: Neste passo, será inserida uma lâmpada piloto para sinalização de que o circuito principal está em operação.
Ative a paleta “SCHEMATIC”
Comando “Insert Component” ( ). Opção “Pilot Lights Æ Standard Lamps Æ Red Light”. Insira o componente conforme mostrado na figura:
A codificação do componente será requisitada:
Clique em “OK” para confirmar a inserção do componente.
COMPONENT TAG: PREENCHIMENTO AUTOMÁTICO LOCATION: PO DESCRIPTION: LINE 1: SISTEMA LINE 2: LIGADO LINE 3: CATALOG DATA: FILTRO DE SELEÇÃO: AB / 30,5mm / 24VAC/VDC FULL VOLT MANUFACTURER: AB CATALOG: 800H-QR24R ASSEMBLY: PINS: 1: 1 PREENCHIMENTO DE 2: 2 CAMPO MANUAL
10. Copiando um componente.
Ative a paleta “SCHEMATIC”
Comando “Copy Component” ( ). Clique sobre o primeiro contato NA anteriormente inserido. Posicione e insira o segundo contato conforme mostrado na figura.
Botão “Parent/Sibling”. Clique sobre a mesma bobina. Clique em “OK”.
11. Escondendo atributos.
Ative a paleta “SCHEMATIC”
Comando “Attribute Utilities ( ) Æ Hide Attributes (Single Picks)”. Clique sobre os atributos mostrados na figura abaixo.
12. Movendo atributos.
Comando “Attribute Utilities ( ) Æ Move/Show Attributes”. Clique sobre os atributos mostrados na figura abaixo. Confirme a seleção com “Enter” e ajuste o texto em baixo do simbolo da lâmpada.
14. Igualando propriedades.
Nota: O AutoCAD Electrical permite a utilzação de qualquer ferramenta do AutoCAD. Aplique o comando match properties para modificar as propriedades dos fios do circuito que está sendo trabalhado.
Comando “Match Properties ( )”. Clique sobre o fio potencial positivo, cujo layer leva o nome de #1,5mm2_AZ. Selecione os fios mostrados na figura.
Repita o mesmo comando e procedimento para o potencial neutro, cujo layer leva o nome de #1,5mm2_VD.
15. Referência Cruzada (Cross-Reference).
Ative a paleta “SCHEMATIC”
Comando “Cross-Reference” ( ). Opção: “Component Cross-Reference”. Selecione “Project” para verificar a referência cruzada em todo o projeto. Clique em “OK”. Selecione “Do All” para executar a rotina em todas as folhas do projeto. Clique em “OK”. Se a mensagem “QSAVE” aparecer, confirme o salvamento com “OK”.
Nota: O Autocad Electrical fará uma varredura por todos os desenhos integrantes do projeto procurando por dispositivos “parent” (coil, timer coil, primeiro contato ou contatos múltiplos de switches) buscando as referências que cada um deveria ter. Como saída, uma relatório de exceções será gerado listando os possíveis diagnósticos: Contatos “child” sem link com seus respectivos “parents”. Contatos “child” que não estão devidamente linkados. (ex: TAG de um contact relay com apenas um CR). Dispositivos “parents” que não tem contatos.
Com o botão “Surf” é possível navegar rapidamente por todos os desenhos do projeto e identificar todos os blocos de dispositivos que estão com suas referências “abertas”.
Clique em “Close”.
