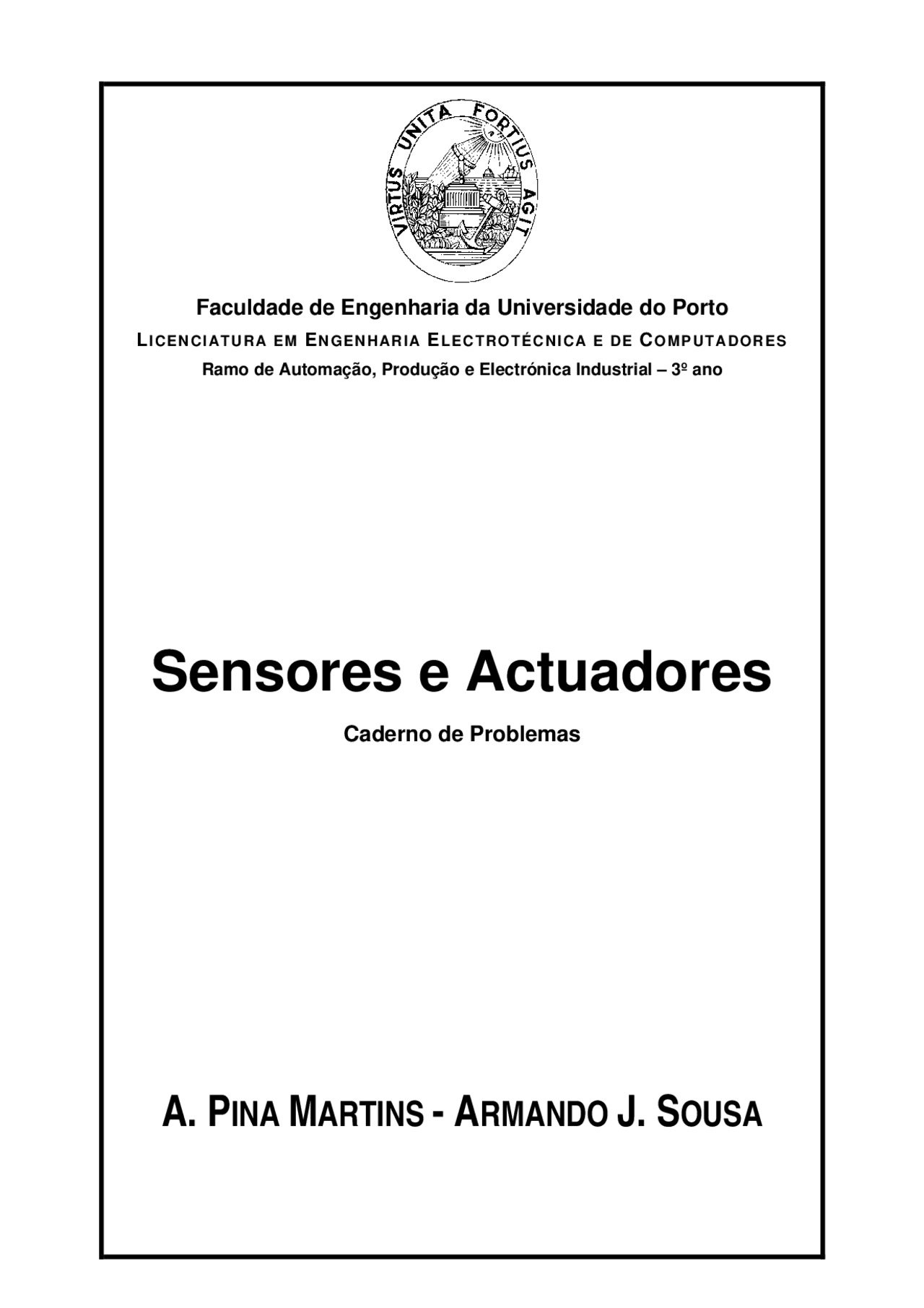

Faculdade de Engenharia da Universidade do Porto
LICENCIATURA EM ENGENHARIA ELECTROTÉCNICA E DE COMPUTADORES
Ramo de Automação, Produção e Electrónica Industrial – 3º ano
Sensores e Actuadores
Caderno de Problemas
A. PINA MARTINS - ARMANDO J. SOUSA
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Automação, Notas de estudo de Eletromecânica
Sensores e atuadores
Tipologia: Notas de estudo
Antes de 2010
1 / 48
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Automação e outras Notas de estudo em PDF para Eletromecânica, somente na Docsity!
LI C E N C I A T U R A E M EN G E N H A R I A EL E C T R O T É C N I C A E D E CO M P U T A D O R E S
Ramo de Automação, Produção e Electrónica Industrial – 3º ano
Sensores e Actuadores
Caderno de Problemas
A. PINA MARTINS - ARMANDO J. SOUSA
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 2
Apresentação
O presente Caderno de Problemas destinou-se a apoiar as aulas teórico-práticas da disciplina
Sensores e Actuadores, do 2º semestre, do 3º ano, do Ramo de Automação, Produção e
Electrónica Industrial, (APEL) da Licenciatura em Engenharia Electrotécnica e de
Computadores (LEEC) da Faculdade de Engenharia da Universidade do Porto.
A equipa que, no ano lectivo de 1998/99, assegurou o funcionamento da disciplina foi
constituída por: Prof. Dr. Adriano Carvalho - aulas teóricas; Prof. Dr. Pina Martins e Engº
Armando Sousa - aulas práticas.
Alguns problemas foram adaptados de livros recomendados aos alunos, nomeadamente:
“ Sensors and Signal Conditioning ”, Ramón Pallás-Areny, John G. Webster, 1991, John Wiley
and Sons; “ Mechatronics System Design ”, Devdas Shetty, Richard A. Kolk, 1997, PWS
Publishing Company. Outros foram adaptados de revistas de divulgação, nomeadamente:
“ Electronic Design ”.
Pina Martins Armando Sousa
Fevereiro de 1999
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 4
1. Considere as várias medidas feitas por dois instrumentos de leitura digital sempre ao mesmo valor X da grandeza G , tal como representado na figura seguinte.
104.8 104.9 105.0 105.1 105.2 G
5 5
Instrumento 2 2 5 3
Instrumento 1
Leituras de dois intrumentos de medida.
O Instrumento 1 leu 105.0 em 5 das medidas e 104.9 em 5 outras medidas.
O Instrumento 2 leu 105.0 em 2 das medidas, 105.1 em 5 ocasiões e 105.2 noutras 3 medidas.
a) Qual o valor que indicaria para X se:
i) considerasse apenas o Instrumento 1
ii) considerasse apenas o Instrumento 2
b) Defina precisão e exactidão. É possível existir uma sem a outra?
c) Admitindo que o valor de X é de 105.1, comente a precisão e a exactidão dos instrumentos 1 e 2.
d) Sabendo que os instrumentos apresentam 3 ½ dígitos, qual o máximo da escala utilizado? Qual a resolução da medida para a escala actual?
e) Qual seria a escala seguinte que permitiria a medida de valores maiores de G? Qual a resolução dessa escala?
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/
SENSORES E ACTUADORES
Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 5
2. Considere o circuito da figura, destinado à amplificação de um sinal proveniente da saída de um transdutor.
O circuito eléctrico equivalente do transdutor é constituído por uma tensão, vs , e uma resistência de saída, Rs.
Considere o amplificador operacional ideal.
+^ vo
-
R 1
Rs
R 2
vs
Sensor
Medida de tensão de saída de um sensor com amplificador inversor.
a) Determine o valor do ganho vo / vs.
b) Comente a estrutura de amplificação utilizada e sugira alterações.
c) Estabeleceram-se os valores seguintes: R 1 =1 kΩ, R 2 =10 kΩ. Determine o valor do erro de ganho cometido se for Rs =100 Ω.
d) Considere, agora, uma configuração em que: R 1 =100 kΩ, R 2 =10 MΩ. Determine o valor do erro de ganho cometido se for Rs =1000 Ω. Que efeitos podem surgir com os novos valores de R 1 e R 2 utilizados?
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 7
4. O circuito esquematizado na figura seguinte tem como objectivo reduzir o erro de não linearidade na medida da resistência de um potenciómetro.
V
Rm vo
Rn
R
Rnx
Rn (1- x )
Medida de tensão de saída de um sensor com instrumento não ideal.
a) Determine a expressão de vo em função x e dos restantes parâmetros do circuito.
b) Determine o valor de R que causa o erro máximo de não linearidade.
c) Determine a expressão do valor do erro, em função do valor relativo das resistências, k = Rm / Rn , c = R / Rn.
d) Sugira outros métodos de medida da resistência do potenciómetro que minimizem este tipo de erro.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 8
5. O circuito esquematizado na figura seguinte é uma ponte de Wheatstone.
=
Rb Ra
R 1
R 4 R 3
R 2
Vcc (^) V
- o^ +
Configuração de uma ponte de Wheatstone com ajuste.
a) Qual o interesse, vantagens e desvantagens, deste método de medida?
b) Estabeleça os elementos principais desta ponte.
c) Admitindo que Rb é um circuito aberto, determine a expressão da tensão de saída da ponte em função das diversas resistências.
d) Discuta os critérios de selecção das diversas resistências da ponte.
e) Admitindo que R 3 = R 0 (1+ x ) repita a alínea anterior.
f) Discuta a utilidade das resistências Ra e Rb neste circuito de condicionamento para um sensor resistivo.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 10
7. O circuito da figura é uma pseudoponte, baseada em dois sensores resistivos iguais.
+ vo
-
R 1
R 3
R 2
R 4
Configuração de uma ponte de uma pseudo ponte de Wheatstone.
a) Admitindo que o amplificador operacional é ideal, estabeleça a função de transferência entre a tensão de saída, vo , e a variação relativa do parâmetro a medir, x. (Admita que R 3 = R 2 = R 0 (1+ x )).
b) Apresente as condições em que a tensão de saída é directamente proporcional à grandeza medida.
c) Se considerar que o amplificador apresenta um ganho finito, Av , determine a nova função de transferência.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 11
8. Considere um transdutor de temperatura (sensor+condicionador de sinal), que apresenta um ganho de 50 mV/ºC numa gama de medida de 20 ºC a 250 ºC.
a) Calcule o erro ocorrido na medida de uma temperatura de 55 ºC, se a precisão do transdutor for:
i) 0.5% do valor de fim de escala;
ii) 0.75% da gama de medida;
iii) 0.8% da leitura.
b) Sabendo que o sensor tem um ganho de 5 mV/ºC ±1%, para uma leitura de 27.5 mV nos seus terminais, quais os valores possíveis para a temperatura medida.
c) Se a resolução do sensor for de 0.1% do valor de fim de escala, qual deverá ser a resolução do circuito condicionador de sinal, se for pretendida uma resolução da medida de temperatura de 0.5 ºC? Qual a melhor resolução que se poderia obter?
d) Calcule a precisão do sistema de medida se o condicionador de sinal tiver um ganho de 10 ± 0.5%.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 13
10. As figuras seguintes apresentam dois métodos de medida da corrente de um fotodíodo, à esquerda com amplificador operacional e à direita com resistência de carga.
+^ vo
-
- Vcc R 1
If (^) v R 1 o
- Vcc
If
Configurações de medida da corrente de um fotodíodo.
a) Discuta aplicações típicas para o transdutor apresentado.
b) Determine para ambos os casos a expressão da tensão de saída em função da amplitude da corrente inversa do fotodíodo.
c) Determine para cada montagem a expressão da tensão inversa aplicada ao fotodíodo. Relacione esta tensão com as características dinâmicas do mesmo.
d) Compare os dois circuitos e discuta as vantagens de cada um deles.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 14
11. A medida da intensidade luminosa num compartimento é feita recorrendo ao circuito representado na figura a seguir.
Rp
LDR Vp
im
A característica da LDR ( Light Dependent Resistor ) é a que se mostra a seguir.
101 2 5
101 102 2 5 103
2
5
102
2
5
103
2
5
104
2 5 104 Iluminação ( lux )
R ( Ω)
a) Determine, de forma aproximada, a expressão: R = f ( l ).
b) Determine a expressão da corrente im em função da intensidade luminosa.
c) Sugira um circuito que permita uma medida aproximadamente linear da intensidade luminosa.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 16
13. O circuito apresentado esquematiza um possível circuito de condicionamento de sinal para um LVDT.
vs 1
vp
D 1
D 2
vs 2
R vs
vc 2
C 1^ vc 1
C 2
Condicionamento de sinal para um LVDT.
a) Esclareça a necessidade do circuito de condicionamento de sinal do LVDT proceder à desmodulação síncrona do sinal.
b) Trace as formas de onda deste circuito quando o núcleo do LVDT se desloca no sentido da bobina 1 do secundário (tal como representado na figura).
c) Em que condições a tensão de saída inverte a polaridade?
d) Confirme que a tensão de saída é proporcional à posição do núcleo do LVDT.
e) Comente a vantagens e desvantagens da utilização deste circuito.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 17
14. A medida da posição angular de um guindaste é feita a partir de um LVDT, como se mostra na figura.
O LVDT está rigidamente ligado à haste, estando a massa de l0 kg ligada por uma mola ao núcleo central daquele, deslocando-o em função de elevação.
θ
M 10 kg μ
Aplicação de um LVDT na medida de posição angular.
a) Admitindo a existência de um coeficiente de atrito, μ, no deslocamento da massa de l0 kg; que a sensibilidade do LVDT é 100 mV/mm/V e que a constante de elasticidade da mola é K =20 kN/m, obtenha a expressão para a tensão de saída do LVDT quando este é alimentado no primário com 5 Vrms.
b) Qual é o efeito do coeficiente de atrito, μ?
c) Admita que as variações de θ são lentas permitindo alimentar o primário à frequência da rede (60 Hz, neste caso). Este LVDT apresenta um desvio de fase nulo a 2.5 kHz. A função de transferência primário/secundário com Rl =100 kΩ é criticamente amortecida. Nestas condições determine o desvio de fase quando se alimenta o LVDT a 60 Hz.
d) Como se poderia corrigir o desvio apresentado?
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 19
16. Numa estação meteorológica pretende-se medir a humidade relativa do ar (%RH). Para isso utilizou-se um transdutor com as seguintes características:
Modelo do transdutor
22 M Ω C
Modelo equivalente de um sensor de humidade.
Gama de Medida: 0 ... 100 %RH @ -40 ºC …+115 ºC
Valor nominal: C 76 = 500 pF
Sensibilidade: 1.45 pF / %RH
Erro de linearidade: ≤1.5 %RH
Tempo de resposta: t 0 →^ t 90 < 10 s
Tensão máxima: 5 V
C = C 76 .[1+2.9 e -3.(RH-76)]
a) Usando este transdutor, projecte um circuito que permita medir a humidade relativa do ar, tendo uma saída digital de 8 bits.
b) Tendo em conta o circuito que projectou, estime o erro mínimo (em %RH) que este circuito poderá fornecer. Justifique.
Licenciatura em Engenharia Electrotécnica e Computadores – 1998/ SENSORES E ACTUADORES Caderno de Problemas
FEUP-DEEC- Ramo de Automação, Produção e Electrónica Industrial 20
17. Um determinado sensor capacitivo diferencial é baseado na variação da distância entre placas, cuja parte móvel é ligada a GND. No sentido de obter um sinal de saída referenciado a GND é utilizado o circuito da figura.
vs
+
-
R 4 R 3
vo
R 1 R 2
-
+
R 5 R 6
R 8^ R 7
+
-
R 9
R 10 Cb
Ca
Medida de deslocamento com sensor capacitivo diferencial.
Determine as condições a serem satisfeitas pelas resistências e condensadores do circuito de forma a que a tensão de saída seja directamente proporcional ao deslocamento e independente da frequência do oscilador.
